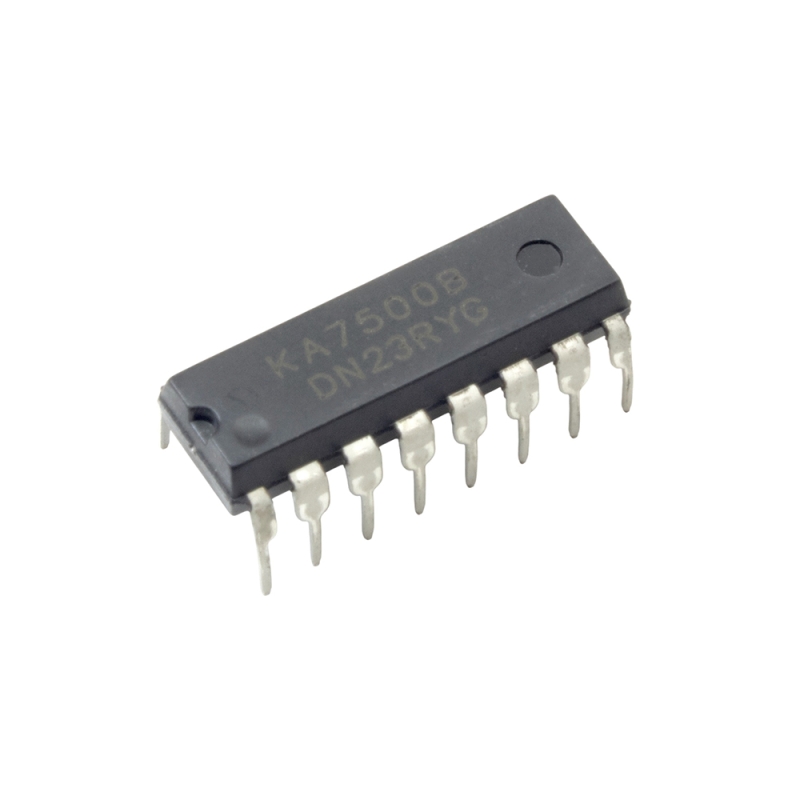

تراشه KA7500B یک کنترل‌کننده PWM از نوع ولتاژ-مد است که به‌طور گسترده در طراحی منابع تغذیه سوئیچینگ و مبدل‌های DC به DC استفاده می‌شود. این تراشه شامل مرجع ولتاژ داخلی 5 ولت، دو عدد تقویت‌کننده ، نوسانساز قابل تنظیم، مدار کنترل dead-time و دو خروجی Push-Pull مجزا است. فرکانس کاری آن با تنظیم مقاومت و خازن خارجی بین 1 کیلوهرتز تا 300 کیلوهرتز قابل تنظیم می‌باشد. خروجی‌های آن قادر به درایو مستقیم ترانزیستورهای قدرت تا جریان 200 میلی‌آمپر هستند. تراشه KA7500B امکان پیاده‌سازی مدارات کنترل توان، شارژرهای پیشرفته، اینورترها و UPS را فراهم می‌کند و در محیط‌های صنعتی، رباتیک و سیستم‌های انرژی تجدیدپذیر به‌خوبی عمل می‌کند.

مشخصات

• ولتاژ تغذیه (VCC): حداکثر 42 ولت
• ولتاژ مرجع داخلی (VREF): 5 ± 0.25 ولت
• فرکانس نوسانساز قابل تنظیم: 1 کیلوهرتز تا 300 کیلوهرتز
• جریان خروجی (Sink/Source): حداکثر 200 میلی‌آمپر
• جریان مصرف داخلی: حدود 6 تا 10 میلی‌آمپر
• پکیج: DIP-16
• دمای کاری: 0 تا 70 درجه سلسیوس
• حداکثر افت ولتاژ خروجی (VCE(sat)): حدود 1.1 تا 1.3 ولت در جریان 200 میلی‌آمپر
• حداکثر نسبت سیکل کاری (Duty Cycle): حدود 45٪ (با تنظیم پایه DTC روی 0)
• قابلیت کنترل Soft-Start: دارد (از طریق پایه Soft-Start)

کاربردهای رایج

تراشه KA7500B به‌دلیل طراحی کامل و ساختار داخلی بهینه، گزینه‌ای مناسب برای انواع منابع تغذیه سوئیچینگ، مدارات درایور موتور و سیستم‌های مدیریت انرژی است. این تراشه در تجهیزات صنعتی، منابع تغذیه ایزوله، مبدل‌های قدرت، UPS و دستگاه‌های کنترل بار کاربرد فراوان دارد.

• مبدل‌های DC به DC
• درایور موتورهای DC
• مدارات اینورتر موج مربعی یا شبه‌سینوسی
• منابع تغذیه صنعتی و تنظیم‌شده
• کنترل شارژرهای باتری
• سیستم‌های UPS و تغذیه اضطراری
• مدارات کنترل توان در سیستم‌های خورشیدی
• بردهای آزمایشگاهی و آموزشی الکترونیک قدرت
• کنترل بارهای مقاومتی و القایی
• تجهیزات قدرت در رباتیک و اتوماسیون صنعتی
