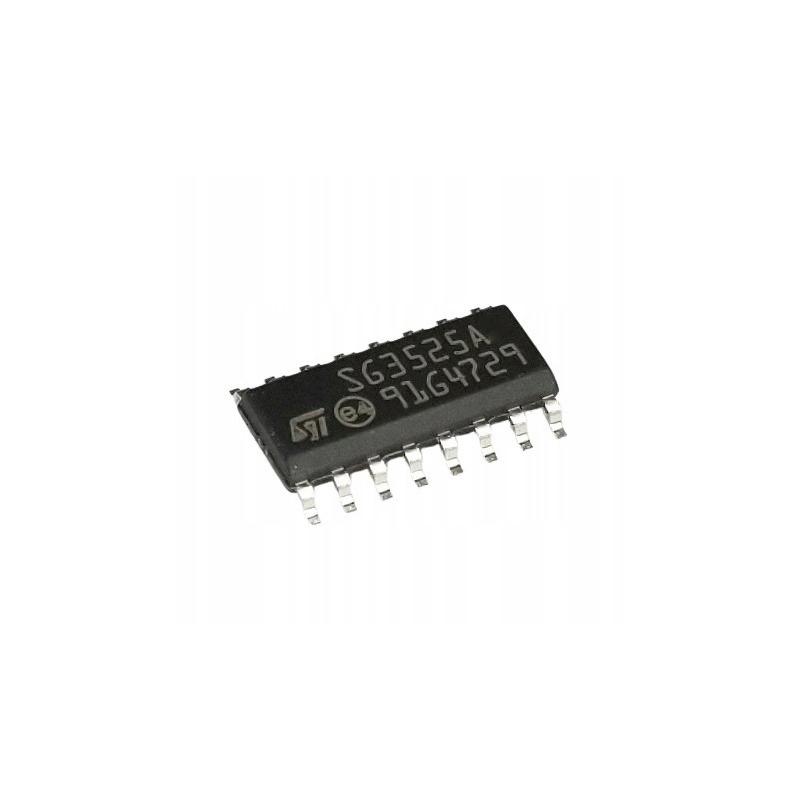

تراشه SG3525A یک کنترل‌کننده PWM با دقت بالا و قابلیت‌های گسترده برای استفاده در منابع تغذیه سوئیچینگ، مبدل‌های DC-DC، درایورهای موتور و اینورترها طراحی شده است. این آی‌سی از توپولوژی Push-Pull بهره می‌برد و دارای دو خروجی مستقل است که امکان کنترل بارهای متقارن یا دو ترانزیستور قدرت را فراهم می‌کند. با محدوده فرکانسی گسترده بین 100 هرتز تا 400 کیلوهرتز، کاربر می‌تواند تنظیمات دقیقی برای بهینه‌سازی بازده سیستم اعمال کند. بهره‌مندی از حفاظت در برابر اشباع، محدودکننده جریان و مدار Soft-Start داخلی از مزایای مهم این تراشه محسوب می‌شود. وجود خروجی تثبیت‌شده‌ی 5.1 ولت برای تغذیه بخش‌های دیگر مدار نیز، طراحی را ساده‌تر می‌کند. با توجه به نوع پکیج SOP-16، این قطعه برای مونتاژ سطحی (SMD) مناسب بوده و در سیستم‌های صنعتی با فضای محدود به‌خوبی جای می‌گیرد.

مشخصات

• ولتاژ کاری: 8 تا 35 ولت
• فرکانس کاری: 100 هرتز تا 400 کیلوهرتز
• جریان مصرفی: 14 میلی‌آمپر
• ولتاژ خروجی: 5.1 ولت
• جریان خروجی: 500 میلی‌آمپر
• حداکثر سیکل کاری: 49 درصد
• زمان خیز (Rise Time): 100 نانوثانیه
• زمان افت (Fall Time): 50 نانوثانیه
• حداقل دمای کاری: 25- درجه سانتی‌گراد
• حداکثر دمای کاری: 85+ درجه سانتی‌گراد
• نوع ایزولاسیون: بدون ایزولاسیون
• نوع پکیج: SOP-16
• نحوه نصب: نصب سطحی (SMD)
• نوع محصول: کنترلر سوئیچینگ PWM

کاربردهای رایج

تراشه SG3525A یک کنترل‌کننده PWM سوئیچینگ با دقت بالا و راندمان مناسب است که برای طراحی منابع تغذیه سوئیچینگ، اینورترها و سیستم‌های کنترل توان استفاده می‌شود. این تراشه در پکیج SOP-16 عرضه شده و به دلیل ویژگی‌هایی مانند حفاظت در برابر اضافه‌جریان، قابلیت مدولاسیون عرض پالس، در مدارهای الکترونیکی قدرت کاربرد گسترده دارد.

• طراحی منابع تغذیه سوئیچینگ (SMPS)
• ساخت اینورتر DC به AC برای سیستم‌های خورشیدی یا UPS
• کنترل مبدل‌های DC-DC (Step-Up، Step-Down، Buck-Boost)
• استفاده در درایورهای موتور DC و BLDC
• طراحی شارژرهای صنعتی و سیستم‌های مدیریت توان
• کنترل مدارات راه‌انداز لامپ فلورسنت یا LED با توان بالا

Specification

Manufacturer: STMicroelectronics
Product Category: Switching Controllers
Topology: Push-Pull
Number of Outputs: 2 Output
Switching Frequency: 100 Hz to 400 kHz
Duty Cycle - Max: 49 %
Output Voltage: 5.1 V
Output Current: 500 mA
Minimum Operating Temperature: - 25 C
Maximum Operating Temperature: + 85 C
Mounting Style: SMD/SMT
Package / Case: SOP-16
Packaging: Tube
Brand: STMicroelectronics
Description/Function: Regulating pulse width modulators
Fall Time: 50 ns
Isolation: Non-Isolated
Moisture Sensitive: Yes
Operating Supply Current: 14 mA
Operating Supply Voltage: 8 V to 35 V
Product: Voltage Controllers
Product Type: Switching Controllers
Rise Time: 100 ns
Series: SG2525
Subcategory: PMIC - Power Management ICs
Type: PWM Controllers
