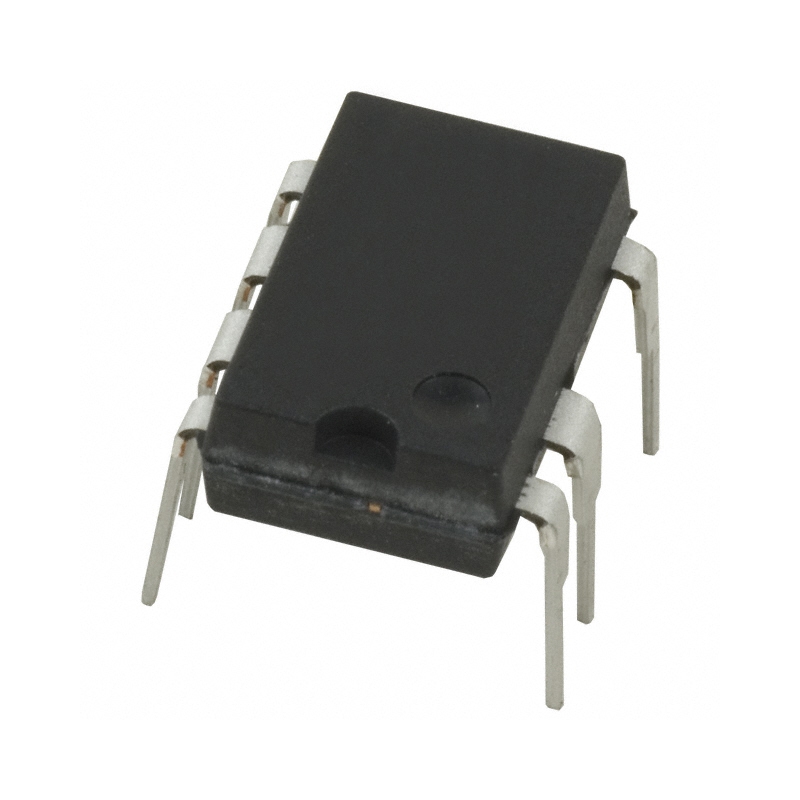

تراشه TNY279P از خانواده TinySwitch-III، یک راهکار قدرتمند و فشرده برای پیاده‌سازی منابع تغذیه فلای‌بک با بهره‌وری بالا، قطعات حداقلی و قابلیت اطمینان بالا محسوب می‌شود. این تراشه دارای ترانزیستور قدرت داخلی با ولتاژ شکست بالا، مدار کنترل PWM با محدودسازی جریان چرخه‌به‌چرخه، مدار راه‌اندازی خودکار، و فناوری اختصاصی EcoSmart برای کاهش مصرف در حالت بی‌باری است. TNY279P با پشتیبانی از عملکرد در مد Auto-Restart و محافظت‌های چندگانه از جمله اضافه‌جریان، اضافه‌دما، ولتاژ بالا، مدار باز اپتوکوپلر و شورت خروجی، یک گزینه ایده‌آل برای منابع تغذیه سوئیچینگ ایمن و کم‌هزینه در کاربردهای خانگی، اداری و صنعتی به شمار می‌رود. این تراشه در پکیج DIP-7 ارائه می‌شود و بدون نیاز به هیت‌سینک در بسیاری از طراحی‌ها قابل استفاده است.

مشخصات

• ولتاژ کاری ورودی: 85V تا 265V AC
• توان خروجی قابل پشتیبانی:
• ورودی 230V AC، بدون هیت‌سینک: تا 26W
• ورودی 230V AC، با هیت‌سینک: تا 36W
• ورودی 85-265V AC، با خنک‌سازی مناسب: تا 23.5W
• جریان پیک Drain: 570mA
• ولتاژ شکست Drain: بیش از 700V
• فرکانس سوییچینگ: 132kHz (nominal) با مد کاهش فرکانس خودکار برای EMI کمتر
• مصرف توان در حالت بی‌باری: کمتر از 150mW
• مد کنترلی: حالت جریان (current mode) با محدودسازی چرخه‌به‌چرخه
• حفاظت‌ها:
• محدودسازی جریان پیک
• حفاظت حرارتی
• راه‌اندازی مجدد خودکار (Auto-Restart)
• مدار باز اپتوکوپلر
• ولتاژ بالا و پایین
• دمای کاری: -40°C تا 150°C
• پکیج: DIP-7

کاربردهای رایج

TNY279P با قابلیت راه‌اندازی مستقیم از برق شهر و مصرف بسیار پایین در حالت بی‌باری، برای طراحی منابع تغذیه فلای‌بک در طیف گسترده‌ای از کاربردهای خانگی، صنعتی و اداری مناسب است. ساختار داخلی مجتمع این تراشه باعث کاهش تعداد قطعات و هزینه طراحی می‌شود.

• آداپتورهای AC/DC
• شارژرهای باتری
• منابع تغذیه لوازم خانگی
• تلویزیون و نمایشگرها
• گیرنده‌های دیجیتال و صوتی
• تجهیزات روشنایی LED
• تجهیزات شبکه مانند روترها و مودم‌ها
• منابع تغذیه سیستم‌های الکترونیکی اداری
• منابع تغذیه استندبای با مصرف بسیار کم
• منابع تغذیه قابل حمل و تجهیزات پزشکی کوچک

Specification

Manufacturer: Power Integrations
Product Category: AC/DC Converters
RoHS: Details
Mounting Style: Through Hole
Package / Case: DIP-8
Output Voltage: 12 V
Output Power: 12 W
Switching Frequency: 132 kHz
Duty Cycle - Max: 65 %
Operating Supply Current: 510 uA
Minimum Operating Temperature: - 40 C
Maximum Operating Temperature: + 150 C
Series: TNY279
Packaging: Tube
Type: Off Line Converter
Brand: Power Integrations
Product Type: AC/DC Converters
