تراشه SY5813 یک کنترلر توان تک‌مرحله‌ای برای مبدل‌های Buck-Boost است که به‌طور ویژه برای کاربردهای روشنایی LED طراحی شده است. این آی‌سی با بهره‌گیری از روش کنترل زمان روشن ثابت (Constant On-Time) و مد کوآزی-رزونانس، به بهره‌وری بالا و ضریب توان (PF) بیش از 0.9 دست می‌یابد. از ویژگی‌های برجسته این کنترلر می‌توان به جریان راه‌اندازی بسیار پایین (15μA)، محدودیت فرکانس سوییچینگ تا 120kHz برای کاهش EMI، و درایور داخلی قدرتمند گیت ماسفت با توان تأمین 0.25A و تخلیه 0.5A اشاره کرد. همچنین این تراشه از حفاظت‌هایی چون حفاظت در برابر اتصال کوتاه، LED باز، ولتاژ بیش از حد و دمای بالا بهره می‌برد. عملکرد حس‌گر جریان، تشخیص عبور صفر جریان اینداکتور و مرجع ولتاژ دقیق نیز به بهینه‌سازی پایداری جریان خروجی کمک می‌کند. SY5813 با پکیج SOT-23-6 عرضه شده و برای طراحی فشرده و کم‌مصرف مناسب است.

مشخصات

• ولتاژ ورودی مجاز: 8V تا 15.4V
• ولتاژ روشن شدن آی‌سی: 17.6V
• ولتاژ خاموشی آی‌سی: 6.0V تا 7.9V
• جریان راه‌اندازی: 15μA (typical)
• جریان کاری: 1mA (typical)
• فرکانس سوییچینگ ماکزیمم: 120kHz
• ولتاژ مرجع داخلی: 0.3V
• ولتاژ مرجع محدودکننده جریان: 0.5V
• حداکثر جریان خروجی گیت: 0.25A (source) / 0.5A (sink)
• زمان روشن بودن حداکثری: 24μs
• زمان خاموش بودن حداکثری: 39μs
• حداکثر توان تلفاتی در 25°C: 0.6W
• مقاومت حرارتی بسته‌بندی (SOT-23-6):
  θJA = 170°C/W
  θJC = 130°C/W
• دمای کاری: -40°C تا 125°C
• دمای ذخیره‌سازی: -65°C تا 150°C
• دمای حفاظت حرارتی: 150°C

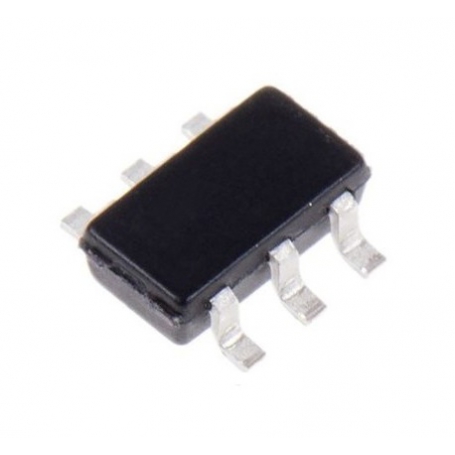

• پکیج: SOT-23-6

کاربردهای رایج

تراشه SY5813 با توجه به طراحی بهینه برای درایورهای جریان ثابت LED، گزینه‌ای مناسب برای سیستم‌های روشنایی مدرن و کم‌مصرف به شمار می‌رود. کنترل دقیق جریان، راه‌اندازی سریع، کارایی بالا و ابعاد کوچک از ویژگی‌هایی است که آن را در طراحی فشرده و اقتصادی برجسته می‌سازد.

• درایورهای LED
• لامپ‌های حبابی (Bulb)
• لامپ‌های تیوپی (Tube Lamp)
• چراغ‌های سقفی (Down Light)
• چراغ‌های PAR
• روشنایی‌های AC با ضریب توان بالا
• درایورهای روشنایی صنعتی کم‌هزینه
• تجهیزات روشنایی اضطراری
• لامپ‌های LED خانگی و تجاری
• سیستم‌های روشنایی DC با توان پایین

Description

The SY5813 is a single stage Buck-Boost PFC controller targeting at LED lighting applications. It drives the Buck-Boost converter in the Quasi-resonant mode to achieve higher efficiency. It keeps the BuckBoost converter in constant on time operation to achieve high power factor.

Features

Valley turn-on of the MOSFET to achieve low switching losses
0.3V current sense reference voltage leads to a lower sense resistance thus a lower conduction loss.
Internal high current MOSFET driver: 0.25A sourcing and 0.5A sinking
Low start up current: 15µA typical
Reliable short LED and Open LED protection
Power factor >0.90 with single-stage conversion.
Compact package: SOT23-6
