تراشه STR-A6053M از خانواده STR-A6000 ، یک کنترلر PWM ولتاژ بالا با ماسفت قدرت داخلی است که برای طراحی منابع تغذیه سوئیچینگ با مصرف انرژی پایین توسعه یافته است. این تراشه با یکپارچه‌سازی ماسفت قدرت، مدار کنترل PWM، راه‌انداز داخلی و مجموعه‌ای از حفاظت‌های الکترونیکی، امکان ساخت منابع تغذیه با تعداد کمتری از اجزای خارجی را فراهم می‌کند.روش کنترل این تراشه از نوع Current-Mode PWM است که در شرایط بار معمولی عملکرد سوئیچینگ را کنترل می‌کند. در بارهای سبک، تراشه به‌صورت خودکار وارد حالت Burst Oscillation می‌شود تا مصرف انرژی در حالت آماده‌به‌کار کاهش یابد. توان مصرفی ورودی در حالت بی‌باری، تحت شرایط اندازه‌گیری تعیین‌شده توسط سازنده، کمتر از 25mW اعلام شده است.ماسفت قدرت داخلی دارای ولتاژ شکست 650V و حداکثر مقاومت روشن 1.9Ω است. فرکانس سوئیچینگ نامی 67kHz همراه با قابلیت Random Switching به کاهش نویز الکترومغناطیسی (EMI) کمک می‌کند.از دیگر ویژگی‌های این تراشه می‌توان به مدار راه‌اندازی داخلی، تشخیص افت ولتاژ ورودی، جبران‌سازی شیب جریان (Slope Compensation)، حفاظت اضافه‌جریان، اضافه‌بار، اضافه‌ولتاژ و خاموشی حرارتی اشاره کرد.
تراشه STR-A6053M در پکیج DIP-8 با حذف پایه شماره 6 عرضه شده و برای طراحی منابع تغذیه Flyback، آداپتورهای AC-DC، مدارهای تغذیه آماده‌به‌کار و بخش تغذیه تجهیزات الکترونیکی قابل استفاده است.

مشخصات فنی

• نوع تراشه: کنترلر PWM منبع تغذیه سوئیچینگ AC-DC
• پارت نامبر: STR-A6053M
• خانواده: STR-A6000
• نوع کنترل: Current-Mode PWM
• توپولوژی متداول: Flyback
• ماسفت قدرت داخلی: دارد
• ولتاژ شکست ماسفت داخلی (VDSS): حداقل 650V
• حداکثر مقاومت روشن ماسفت (RDS(on)): برابر 1.9Ω
• فرکانس سوئیچینگ نامی: 67kHz
• حداکثر ولتاژ تغذیه VCC: برابر 32V
• توان خروجی مرجع در ورودی 230V AC برابر: 24W
• توان خروجی مرجع در ورودی Universal برابر: 20W
• توان مصرفی ورودی در حالت بی‌باری: کمتر از 25mW در شرایط تست سازنده
• حالت عملکرد در بار معمولی: PWM
• حالت عملکرد در بار سبک: Burst Oscillation
• نوع پکیج: DIP-8 با حذف پایه شماره 6
• تعداد پایه‌های فیزیکی: 7 پایه
• نوع نصب: Through-Hole (THT)
• قابلیت Random Switching: دارد
• مدار راه‌اندازی داخلی: دارد
• قابلیت Brown-In / Brown-Out: دارد
• جبران‌سازی شیب جریان (Slope Compensation): دارد
• قابلیت Leading Edge Blanking: دارد
• حفاظت اضافه‌جریان (OCP): به‌صورت Pulse-by-Pulse
• حفاظت اضافه‌بار (OLP): همراه با Auto-Restart
• حفاظت اضافه‌ولتاژ (OVP): از نوع Latch Shutdown
• حفاظت حرارتی (TSD): از نوع Latch Shutdown
• قابلیت High-Speed Latch Release: دارد

ویژگی ها

• مجهز به ماسفت قدرت 650V داخلی برای کاهش تعداد اجزای مدار
• کنترل PWM مبتنی بر جریان برای تنظیم عملکرد منبع تغذیه
• تغییر خودکار حالت عملکرد به Burst در بارهای سبک
• کاهش توان مصرفی در حالت آماده‌به‌کار
• کاهش نویز EMI با فناوری Random Switching
• برخورداری از مدار راه‌اندازی داخلی برای ساده‌تر شدن طراحی
• حفاظت اضافه‌جریان با جبران‌سازی متناسب با ولتاژ ورودی
• راه‌اندازی مجدد خودکار در شرایط اضافه‌بار
• قابلیت توقف قفل‌شونده در شرایط اضافه‌ولتاژ و افزایش بیش‌ازحد دما
• امکان استفاده در منابع تغذیه با قطعات جانبی محدود

کاربردهای رایج

تراشه STR-A6053M برای طراحی و تعمیر منابع تغذیه سوئیچینگ در انواع تجهیزات الکترونیکی کاربرد دارد. وجود ماسفت قدرت داخلی، مصرف پایین در حالت بی‌باری و مدارهای حفاظتی، استفاده از آن را در منابع تغذیه آماده‌به‌کار و مبدل‌های AC-DC مناسب می‌کند. توان خروجی قابل دستیابی به طراحی ترانسفورماتور، ولتاژ ورودی، شرایط حرارتی و نوع مدار بستگی دارد.

• طراحی منابع تغذیه سوئیچینگ AC-DC
• آداپتورهای تغذیه تجهیزات الکترونیکی
• منابع تغذیه آماده‌به‌کار تلویزیون و مانیتور
• مدارهای تغذیه دستگاه‌های DVD و گیرنده‌های دیجیتال
• منابع تغذیه تجهیزات صوتی و تصویری
• مدارهای تغذیه کمکی لوازم خانگی
• منابع تغذیه بردهای کنترل ماشین لباسشویی و یخچال
• منابع تغذیه تجهیزات اداری و چاپگرها

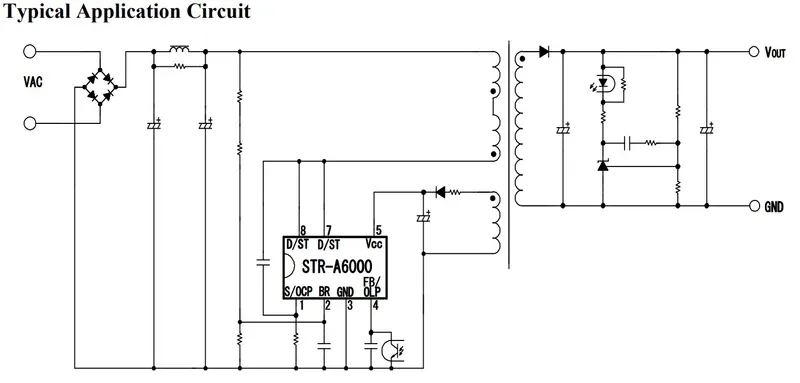

• طراحی مبدل‌های Flyback ایزوله
• تعمیر بردهای تغذیه دارای تراشه STR-A6053M
