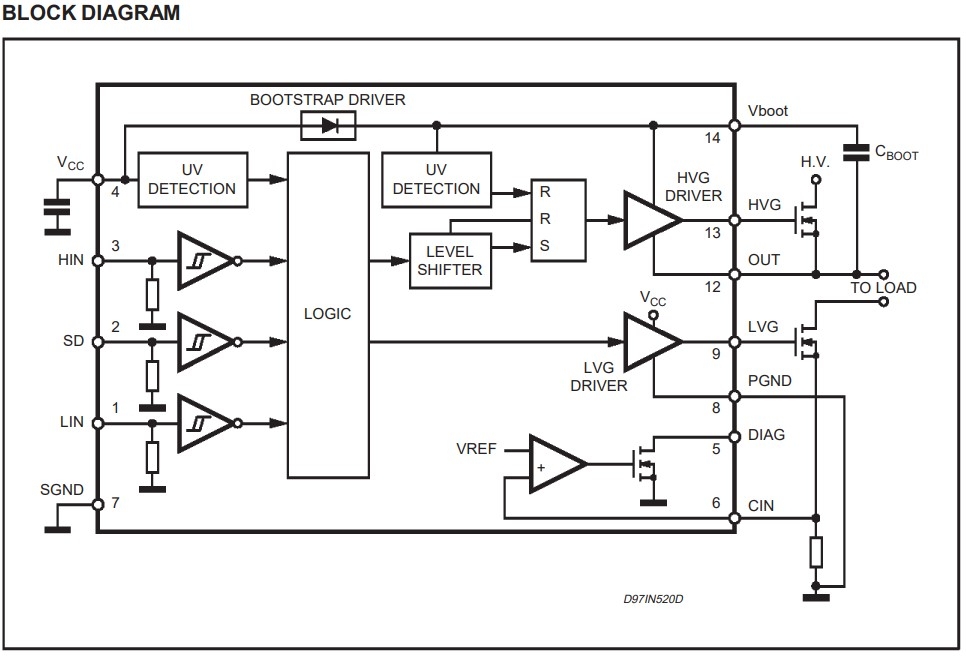

تراشه L6386D ساخت شرکت STMicroelectronics، یک درایور گیت دو کاناله (High-side و Low-side) است که امکان راه‌اندازی نیم‌پل‌های قدرت را با استفاده از ماسفت یا IGBT فراهم می‌سازد. این تراشه با تکنولوژی BCD طراحی شده و دارای بخش High-side شناور با قابلیت تحمل تا 600 ولت می‌باشد. ورودی‌های منطقی آن با سطوح TTL و CMOS سازگار هستند و عملکرد پایدار را در گستره‌ی وسیعی از ولتاژها تضمین می‌کنند. این تراشه مجهز به دیود بوست داخلی، محافظ زیرولتاژ (UVLO) برای هر دو کانال، و همچنین خروجی با توان درایو بالا است. سرعت سوئیچینگ بالا، قابلیت اطمینان، و حفاظت داخلی، آن را به گزینه‌ای ایده‌آل برای استفاده در منابع تغذیه سوئیچینگ، درایو موتور، و سیستم‌های الکترونیک قدرت تبدیل کرده است.

مشخصات

• ولتاژ کاری: حداکثر 17V
• راه‌اندازی سویچ‌های قدرت High-side: تا 600V
• ولتاژ خروجی High-side: تا 580V
• جریان خروجی (Source): حداکثر 400mA
• جریان خروجی (Sink): حداکثر 650mA
• فرکانس کاری: تا 400kHz
• زمان خیز: حدود 50ns
• زمان افت: حدود 30ns
• توان مصرفی: حداکثر 750mW

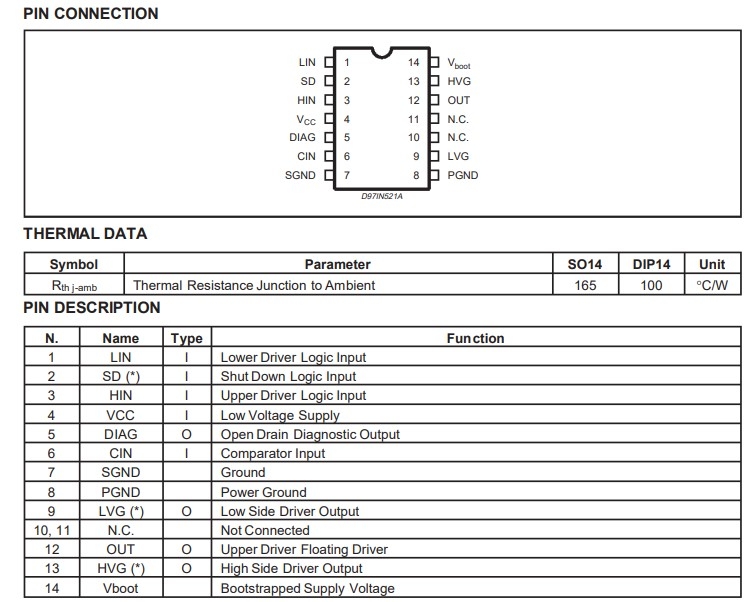

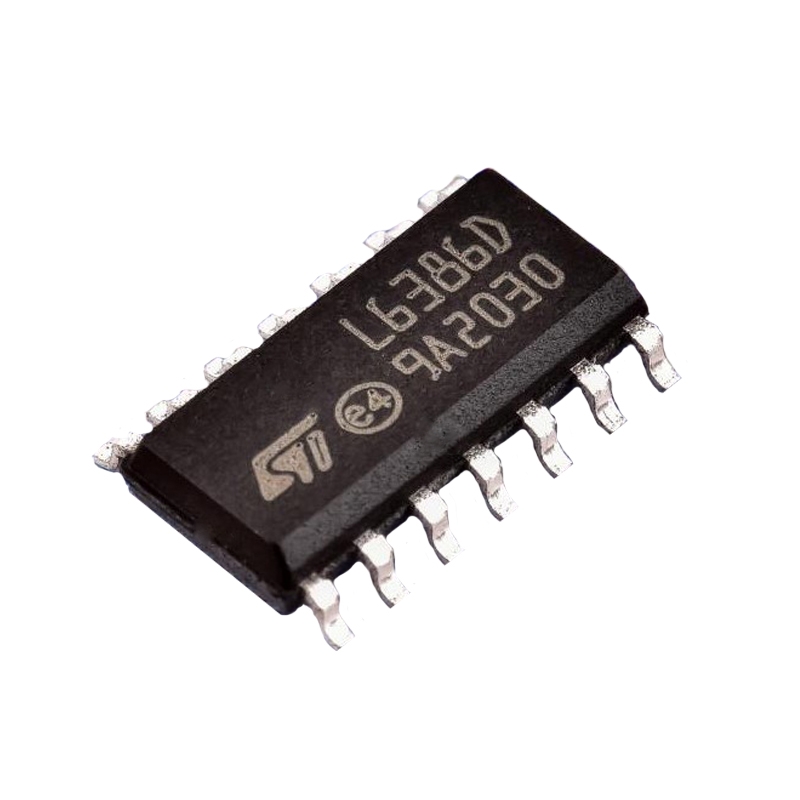

• پکیج: SO-14

کاربردهای رایج

این تراشه مناسب استفاده در سیستم‌هایی است که نیاز به کنترل دقیق گیت و سوئیچینگ سریع در ولتاژهای بالا دارند. درایوهای صنعتی، منابع تغذیه و اینورترها از جمله کاربردهای متداول آن هستند.

• کنترل ماسفت یا IGBT در مدار نیم‌پل
• منابع تغذیه سوئیچینگ ولتاژ بالا
• درایو موتورهای DC، AC یا BLDC
• روشنایی صنعتی با سیستم‌های سوئیچینگ
• سیستم‌های تهویه صنعتی (HVAC)
• کنترل فرکانس متغیر موتور (VFD)
• اینورترهای خانگی یا صنعتی
• اتوماسیون صنعتی با ولتاژ بالا
• مبدل‌های قدرت بالا در سیستم‌های DC‑DC
• سیستم‌های جوشکاری یا القایی الکترونیکی

Specifications

• Operating voltage (VCC): up to 17 V
• High-side floating supply voltage (VBOOT–VOUT): up to 600 V
• High-side output voltage (VOUT): up to 580 V
• Output current (Source): up to 400 mA
• Output current (Sink): up to 650 mA
• Operating frequency: up to 400 kHz
• Rise time (typical): 50 ns (with 1 nF load)
• Fall time (typical): 30 ns (with 1 nF load)
• Total power dissipation: up to 750 mW
• Logic input compatibility: TTL/CMOS, hysteresis included
• Under-voltage lockout (UVLO): available on both high-side and low-side
• Package type: SO-14
