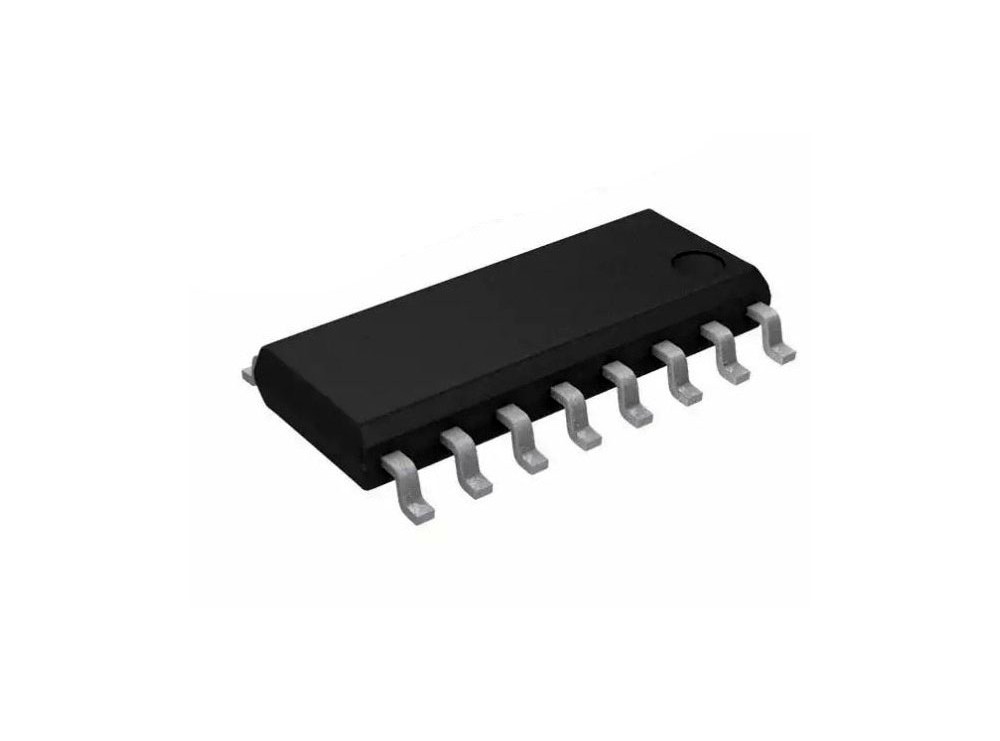

تراشه درایور ULN2003 پکیج SO-16

کد کالا: 2101001003

تراشه ULN2003 یک درایور 7 کاناله مبتنی بر ترانزیستورهای دارلینگتون NPN با خروجی Open Collector است که برای راه‌اندازی رله، موتور پله‌ای، سلونوئید و بارهای الکترونیکی استفاده می‌شود. این تراشه با تحمل ولتاژ خروجی 50V و جریان نامی 500mA برای هر کانال، در پکیج SMD مدل SO-16 عرضه می‌شود.

4.1
امتیاز کاربران
18 رای‌دهنده 26 دیدگاه
ارسال سریع به سراسر کشور
ارسال روزانه سفارش‌ها به تمامی نقاط ایران با امکان ارسال رایگان و روش‌های متنوع حمل
بسته‌بندی حرفه‌ای و ایمن
بسته‌بندی مناسب برای محافظت از قطعات الکترونیکی حساس در فرآیند حمل و جابه‌جایی
خرید مطمئن از ECA
ارائه کالاها با تضمین اصالت و پشتیبانی پس از فروش
تعداد درصد قیمت با تخفیف
100 2% 9,996‎ تومان
500 3% 9,894‎ تومان
1000 4% 9,792‎ تومان
102,000 ریال
موجود در انبار
موجود در انبار
تراشه ULN2003 یک آی‌سی درایور 7 کاناله است که برای کنترل بارهایی با جریان یا ولتاژ بالاتر از توان خروجی مدارهای منطقی طراحی شده است. این تراشه از 7 جفت ترانزیستور دارلینگتون NPN تشکیل شده که هرکدام به‌صورت مستقل عمل می‌کنند و امکان کنترل چند مصرف‌کننده را با استفاده از سیگنال‌های دیجیتال فراهم می‌سازند.ساختار دارلینگتون باعث افزایش بهره جریان شده و امکان کنترل بارهایی مانند رله، سیم‌پیچ سلونوئید، موتورهای پله‌ای یونی‌پلار و مجموعه‌های LED را فراهم می‌کند. خروجی‌های تراشه از نوع کلکتور باز (Open Collector) هستند و هنگام فعال شدن، جریان بار را به سمت زمین هدایت می‌کنند.
یکی از ویژگی‌های کاربردی ULN2003 وجود دیودهای محافظ داخلی برای کنترل ولتاژ بازگشتی بارهای القایی است. این دیودها هنگام قطع جریان سیم‌پیچ‌ها به محدود کردن ولتاژ القایی کمک می‌کنند و نیاز به استفاده از دیود هرزگرد مجزا را در بسیاری از کاربردها کاهش می‌دهند.ورودی‌های ULN2003 برای کار با منطق 5V TTL و CMOS طراحی شده‌اند. این ویژگی استفاده از تراشه را در مدارهای فرمان دیجیتال، بردهای میکروکنترلری و تجهیزات کنترلی آسان می‌کند.پکیج SO-16 با قابلیت نصب سطحی (SMD)، این تراشه را برای طراحی بردهای الکترونیکی با تراکم بالای اجزا مناسب می‌سازد.


مشخصات

  • نوع: تراشه درایور جریان
  • مدل: ULN2003
  • ساختار داخلی: آرایه ترانزیستور دارلینگتون NPN
  • تعداد کانال خروجی: 7 کانال
  • نوع خروجی: Open Collector
  • ولتاژ خروجی مجاز: حداکثر 50V
  • جریان نامی هر کانال: حداکثر 500mA
  • جریان پیک هر کانال در نسخه ST: حداکثر 600mA
  • منطق ورودی: سازگار با TTL و CMOS سطح 5V
  • دیود محافظ: دیودهای Clamp داخلی با کاتد مشترک
  • قابلیت موازی کردن خروجی‌ها: دارد، با رعایت محدودیت‌های جریان و حرارت
  • نوع نصب: سطحی (SMD)
  • پکیج: SO-16
  • تعداد پایه: 16
  • نوع خروجی سوئیچینگ: Low-Side Driver
  • نوع بار قابل کنترل: مقاومتی و القایی


ویژگی ها

  • کنترل مستقل 7 بار الکتریکی با یک تراشه
  • امکان راه‌اندازی بارهای جریان بالاتر از توان مستقیم خروجی میکروکنترلر
  • دارای دیودهای داخلی برای حفاظت در برابر ولتاژ بازگشتی بارهای القایی
  • قابلیت استفاده با مدارهای منطقی 5V
  • مناسب برای راه‌اندازی رله و موتورهای پله‌ای یونی‌پلار
  • کاهش تعداد ترانزیستورها و مقاومت‌های موردنیاز در مدار درایور
  • امکان استفاده از خروجی‌های موازی برای افزایش ظرفیت جریان با رعایت طراحی حرارتی
  • پکیج SMD مناسب برای مونتاژ روی برد مدار چاپی


کاربردها

تراشه ULN2003 در مدارهایی استفاده می‌شود که سیگنال‌های کنترلی کم‌جریان باید بارهای الکتریکی با جریان بالاتر را راه‌اندازی کنند. وجود 7 کانال مستقل، امکان کنترل چند رله، سیم‌پیچ یا بار روشنایی را با یک تراشه فراهم می‌کند. این آی‌سی در طراحی بردهای کنترل، پروژه‌های میکروکنترلری و مدارهای راه‌اندازی موتورهای پله‌ای یونی‌پلار کاربرد دارد.

  • راه‌اندازی رله‌های الکترومکانیکی
  • کنترل موتور پله‌ای یونی‌پلار مانند 28BYJ-48
  • راه‌اندازی سلونوئیدها و شیرهای برقی کوچک
  • درایور LED و نمایشگرهای سون‌سگمنت
  • کنترل بارهای DC از طریق میکروکنترلر
  • مدارهای اتوماسیون و کنترل تجهیزات
  • کنترل چند خروجی الکتریکی به‌صورت مستقل
  • طراحی مدارهای سوئیچینگ Low-Side
