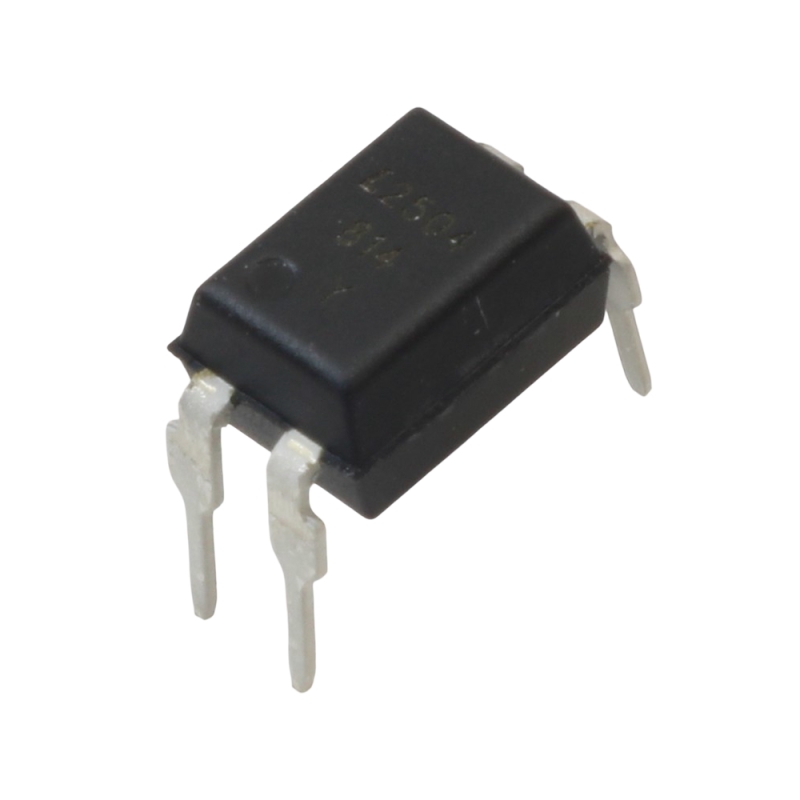

اپتوکوپلر LTV814A یک ایزولاتور نوری با ورودی AC و خروجی ترانزیستور NPN است. این قطعه از دو دیود مادون قرمز متصل به‌صورت معکوس موازی در ورودی و یک فوتوترانزیستور سیلیکونی در خروجی تشکیل شده است. این ساختار امکان تشخیص سیگنال‌های متناوب را بدون توجه به قطبیت فراهم می‌سازد و ایزولاسیون الکتریکی مؤثری بین ورودی و خروجی ایجاد می‌کند. با ولتاژ ایزولاسیون 5000 ولت RMS و جریان خروجی تا 50 میلی‌آمپر، این اپتوکوپلر برای کاربردهایی مانند تشخیص عبور از صفر، ایزولاسیون در ورودی‌های دیجیتال و کنترلرهای صنعتی مناسب است.

مشخصات

ولتاژ شکست کلکتور-امیتر: 35 ولت
جریان خروجی حداکثر: 50 میلی‌آمپر
ولتاژ (Vf): حدود 1.2 ولت
جریان انتقال نوری (CTR): بین 20٪ تا 300٪ در جریان 1 میلی‌آمپر
ولتاژ ایزولاسیون: 5000 ولت RMS
زمان روشن/خاموش: حدود 4 میکروثانیه / 3 میکروثانیه
دمای کاری: از منفی 30 تا مثبت 100 درجه سانتی‌گراد
پکیج: DIP-4

کاربرد

تشخیص عبور از صفر در سیستم‌های کنترل توان
ایزولاسیون ورودی/خروجی در کنترلرهای منطقی قابل برنامه‌ریزی (PLC)
ایزولاسیون در مدارهای ابزار دقیق و اندازه‌گیری
ایزولاسیون سیگنال‌های متناوب و مستقیم در مدارهای صنعتی و کنترلی

Specifications

Product Category: Transistor Output Optocouplers
Mounting Style: Through Hole
Package/Case: PDIP-4
Number of Channels: 1 Channel
Isolation Voltage: 5000 Vrms
Output Type: NPN Phototransistor
Current Transfer Ratio - Min: 20 %
Current Transfer Ratio - Max: 300 %
If - Forward Current: 50 mA
Vf - Forward Voltage: 1.4 V
Maximum Collector Emitter Voltage: 35 V
Maximum Collector Current: 50 mA
Maximum Collector Emitter Saturation Voltage: 200 mV
Rise Time: 18 us
Fall Time: 18 us
Pd - Power Dissipation: 200 mW
Minimum Operating Temperature: - 30 C
Maximum Operating Temperature: + 100 C
Configuration: 1 Channel
Current Transfer Ratio: 20 %
Product Type: Transistor Output Optocouplers
Subcategory: Optocouplers
