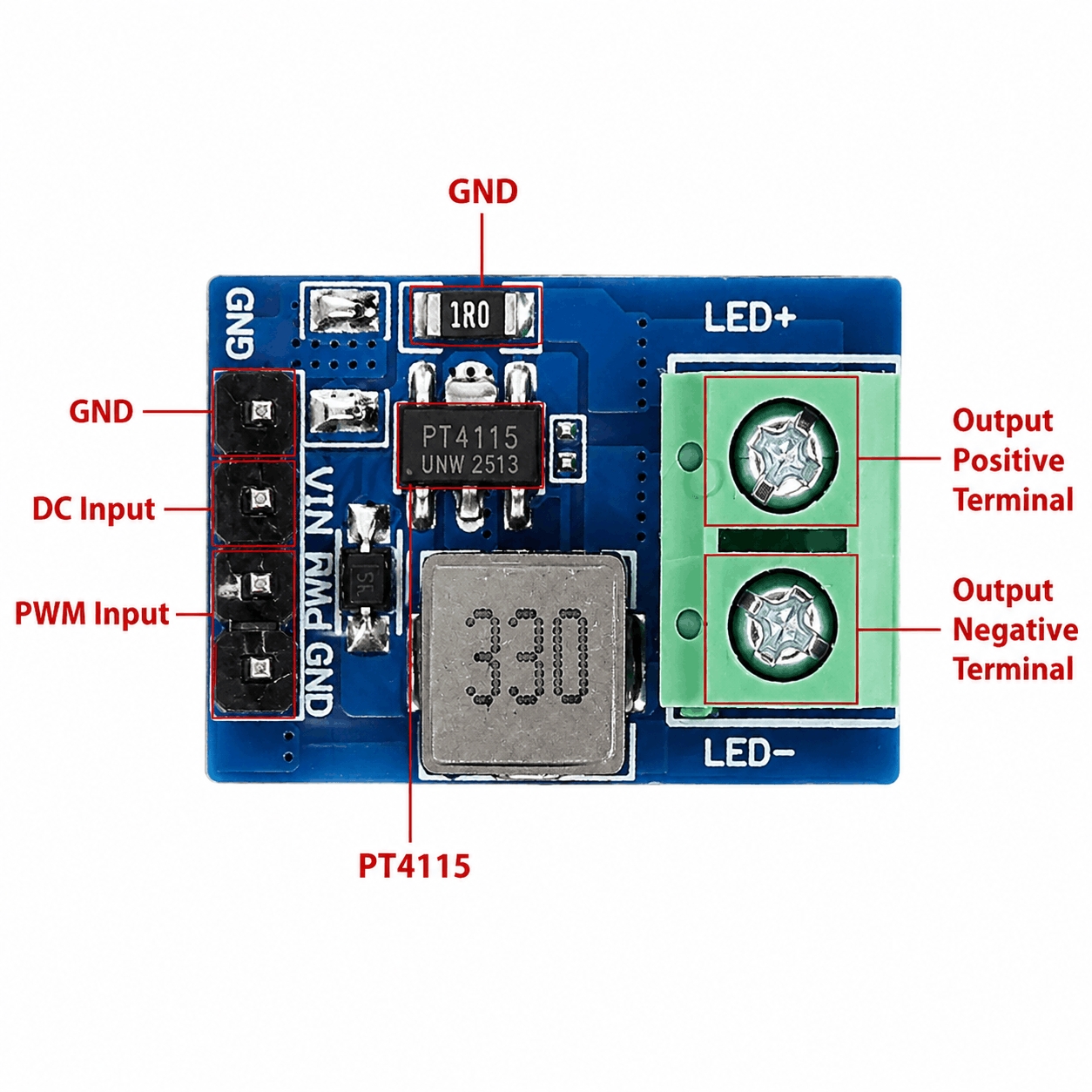

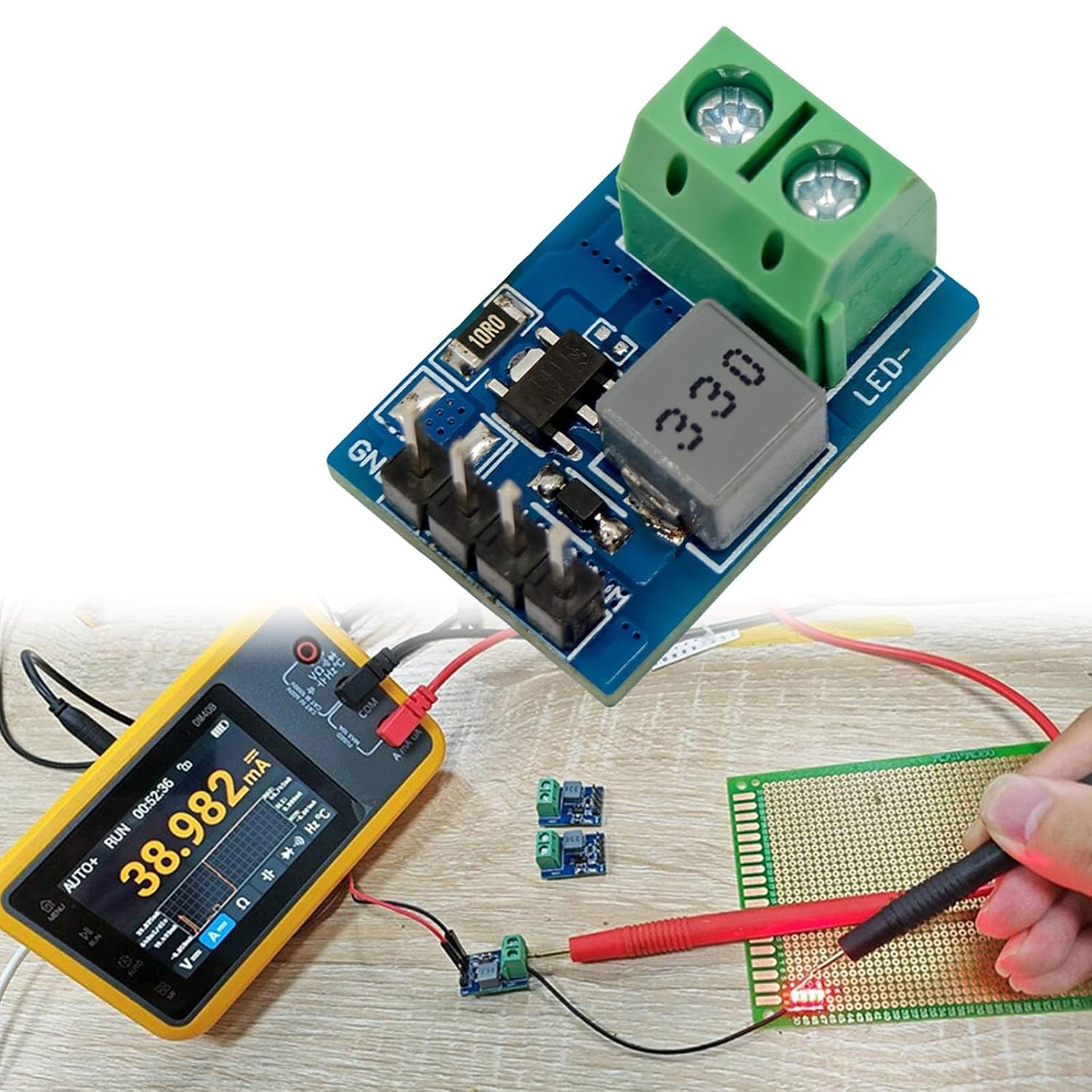

ماژول درایور LED مدل PT4115-1-10S برای تأمین جریان کنترل‌شده رشته‌های LED طراحی شده است. مدار با استفاده از تراشه PT4115 و توپولوژی کاهنده Buck، ولتاژ ورودی را متناسب با ولتاژ مستقیم LEDها کاهش می‌دهد و جریان عبوری را در محدوده تعیین‌شده نگه می‌دارد. در نمونه تصویری، مقاومت سنجش جریان با مارک 1R0 نصب شده است. با توجه به رابطه تعیین جریان تراشه، این مقاومت جریان نامی خروجی را روی حدود 100mA تنظیم می‌کند. ورودی PWM نیز امکان کاهش روشنایی از طریق تغییر Duty Cycle را فراهم می‌سازد، بدون آنکه به مقاومت سری پراتلاف برای کنترل جریان نیاز باشد.  خروجی LED از طریق ترمینال پیچی LED+ و LED- در دسترس است و ورودی تغذیه و کنترل نیز با پین‌های کنار برد انجام می‌شود. ابعاد کوچک ماژول، آن را برای نصب داخل چراغ‌ها، تابلوها و تجهیزات نورپردازی سفارشی مناسب می‌کند.

مشخصات

• نوع: ماژول درایور جریان ثابت LED
• مدل: PT4115-1-10S
• تراشه کنترل‌کننده: PT4115
• نوع مبدل: کاهنده Buck
• روش کنترل خروجی: جریان ثابت
• ولتاژ ورودی توصیه‌شده: 6 تا 30V DC
• جریان خروجی اسمی این نمونه: حدود 100mA
• مقاومت سنجش جریان: 1R0 معادل 1Ω
• رابط تنظیم روشنایی: PWM
• فرکانس PWM قابل استفاده برای تراشه: بیش از 100Hz تا حدود 20kHz
• ورودی‌های برد: VIN، GND، EN و PWM
• خروجی LED: ترمینال پیچی LED+ و LED-
• سلف نصب‌شده: دارای مارک 330
• مقدار اسمی سلف بر اساس مارک: 33µH
• نوع اتصال ورودی: پین هدر 4 پایه
• نوع اتصال خروجی: ترمینال پیچی 2 پین
• ابعاد تقریبی PCB: 22.5×15.5mm
• نوع مدار: غیرایزوله
• حفاظت داخلی تراشه: قطع حرارتی و حفاظت ذاتی در حالت مدار باز LED
• رابطه تعیین جریان: IOUT=0.1/RS



کاربردهای رایج

این ماژول برای راه‌اندازی LEDهایی مناسب است که جریان کاری آن‌ها با خروجی حدود 100mA سازگار باشد. تعداد LEDهای قابل اتصال به‌صورت سری به ولتاژ مستقیم هر LED و ولتاژ منبع تغذیه بستگی دارد. ورودی باید از مجموع ولتاژ مستقیم رشته LED بیشتر باشد تا مدار کاهنده بتواند جریان را به‌درستی تنظیم کند.

• ساخت چراغ‌های LED کم‌مصرف
• نورپردازی تابلو و پنل
• راه‌اندازی رشته LED متصل‌سری
• کنترل روشنایی با میکروکنترلر
• پروژه‌های Arduino و ESP32
• نور پس‌زمینه نمایشگر و تجهیزات
• چراغ‌های تزئینی و ماکت
• سامانه‌های روشنایی قابل تنظیم
