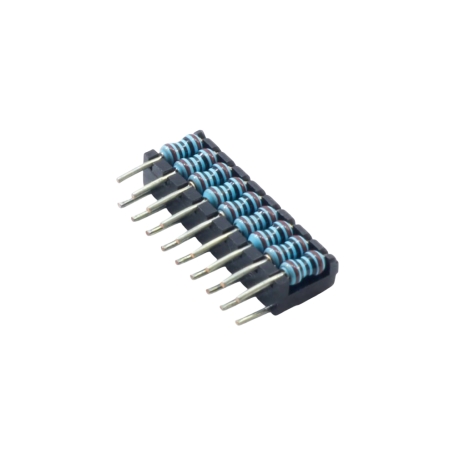

مقاومت‌های آرایه‌ای ایزوله (Isolated Resistor Array) مجموعه‌ای از چند مقاومت مجزا در یک پکیج واحد هستند که هیچ پایه مشترکی ندارند. این طراحی موجب می‌شود هر مقاومت به‌طور کامل مستقل عمل کرده و انعطاف بالایی در طراحی مدار فراهم شود. نمونه حاضر شامل 18 پایه در قالب بسته‌بندی DIP بوده که نه مقاومت مجزا با مقدار 100 اهم و تلرانس 1% را شامل می‌شود. توان نامی هر مقاومت 0.25W بوده و پایداری حرارتی مناسبی برای کاربردهای دقیق دارد. استفاده از آرایه‌های مقاومتی باعث کاهش حجم قطعات روی برد، تسهیل در مونتاژ، و کاهش خطای ناشی از تفاوت مشخصات مقاومت‌های مجزا می‌شود. این نوع قطعات در مدارات آنالوگ، دیجیتال، فیلترینگ، تقسیم ولتاژ و مچ‌کردن امپدانس کاربرد گسترده‌ای دارند.

مشخصات

• مقدار مقاومت: 100 اهم
• تلرانس مقاومت: ±1%
• آرایش داخلی: ایزوله (9 مقاومت مجزا)
• نوع بسته‌بندی: DIP با 18 پایه
• نوع نصب: شعاعی (Through-Hole)
• توان نامی هر مقاومت: 0.25W
• ضریب دمایی: ±100ppm/°C (در مدل‌های استاندارد)
• بازه دمای کاری: -55°C تا +125°C

کاربردهای رایج

این مقاومت آرایه‌ای در پروژه‌هایی که نیاز به چند مقاومت دقیق و جدا از هم دارند، ایده‌آل است و باعث کاهش فضای مورد نیاز روی PCB می‌شود. همچنین برای تطبیق امپدانس و کاهش نویز مناسب است.

• مدارات تقسیم ولتاژ چندگانه
• شبکه فیلتر سیگنال
• تنظیم سطوح ولتاژ در مدارات آنالوگ
• مطابقت امپدانس در خطوط داده
• مدارات پول‌آپ و پول‌داون چندگانه
• بوردهای توسعه و تست
• مدارات کنترل صنعتی
• مدارات صوتی و پردازش سیگنال
