ماژول Mini 560 یک مبدل DC به DC از نوع کاهنده (Buck) با طراحی کاملاً مجتمع و ابعاد کوچک است که برای تبدیل ولتاژ ورودی در محدوده 5 تا 20 ولت به خروجی ثابت 12 ولت DC به‌کار می‌رود. این ماژول توانایی تأمین جریان خروجی تا 5 آمپر را دارد و با استفاده از طراحی سوییچینگ با فرکانس کاری 500 کیلوهرتز، راندمان بسیار بالایی در حدود 99٪ ارائه می‌دهد. این ویژگی‌ها آن را برای تأمین تغذیه مدارهایی با ولتاژ ثابت 12 ولت، به‌ویژه در فضاهای محدود و سیستم‌های پرتابل بسیار مناسب کرده است.

مدار دارای ورودی فعال‌سازی (EN) برای کنترل روشن/خاموش شدن و همچنین قابلیت اضافه کردن LED نشانگر تغذیه است (با اتصال یک پد مشخص‌شده). ماژول به‌صورت پیش‌فرض فعال است و نیازی به تنظیم اولیه ندارد. با رعایت خنک‌کاری مناسب، این ماژول می‌تواند به‌عنوان یک مبدل توان در مصارف صنعتی، روباتیک و سیستم‌های تغذیه جایگزین مناسبی برای منابع تغذیه خطی باشد.

مشخصات

• نوع معماری: کاهنده (Buck Converter)
• محدوده ولتاژ ورودی: 5 تا 20 ولت DC
• ولتاژ خروجی: 12 ولت DC ثابت
• حداکثر جریان خروجی: 5 آمپر
• فرکانس کاری: 500 کیلوهرتز
• راندمان: تا 99 درصد
• فعال‌سازی ماژول (EN): سطح بالا = فعال، سطح پایین = خاموش (پیش‌فرض فعال)
• امکان افزودن نشانگر LED تغذیه: دارد (با اتصال پد مربوطه)
• فاصله پایه‌ها: 2.54  میلی‌متر
• ابعاد ماژول: 30×18×5.5 میلی‌متر

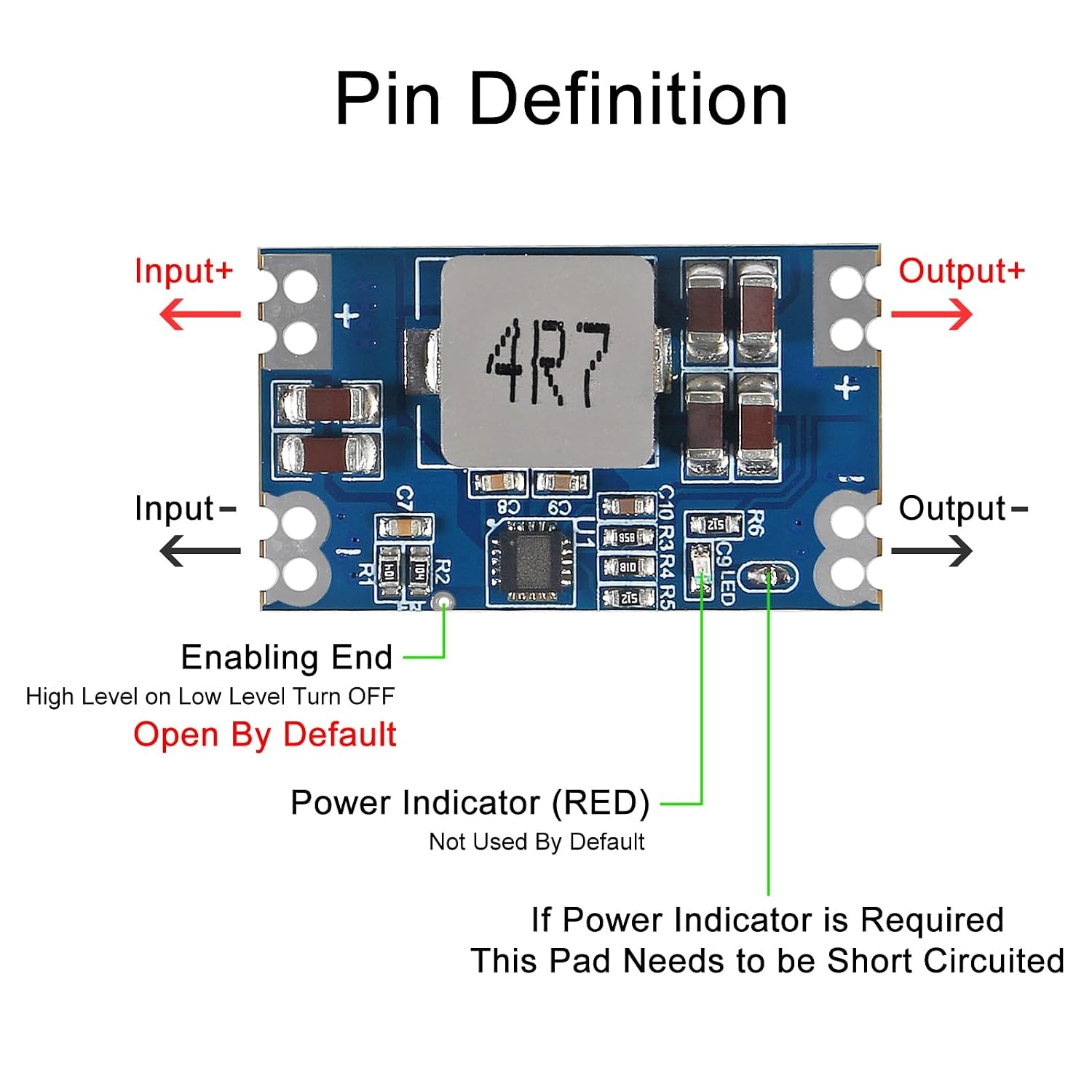

پین‌ها

• Input + : ورودی مثبت (5 تا 20 ولت)
• Input – : ورودی منفی (GND)
• Output + : خروجی 12 ولت مثبت
• Output – : خروجی GND
• EN: پین فعال‌سازی ماژول (اختیاری)

عملکرد

ماژول Mini 560 یک مبدل DC به DC از نوع کاهنده (Buck) با خروجی ثابت 12 ولت است که توانایی تأمین جریان تا 5 آمپر را دارد. این ماژول با ولتاژ ورودی 5 تا 20 ولت کار کرده و بدون نیاز به تنظیم، خروجی 12 ولت پایدار ارائه می‌دهد. راه‌اندازی آن سریع و بدون پیکربندی است و به‌صورت پیش‌فرض فعال می‌باشد. پین EN برای کنترل خاموش/روشن ماژول در دسترس است و در صورت نیاز می‌توان با اتصال پد مشخص‌شده، LED نشانگر تغذیه را نیز فعال کرد. این ماژول گزینه‌ای ایده‌آل برای پروژه‌های صنعتی، روباتیک، خودرویی و منابع تغذیه قابل‌حمل است.

کاربردهای رایج

این ماژول در سیستم‌هایی که نیاز به خروجی پایدار 12 ولت از منبع تغذیه متغیر دارند بسیار مناسب است. از جمله کاربردهای صنعتی، پروژه‌های DIY، رباتیک و تجهیزات قابل‌حمل می‌توان به موارد زیر اشاره کرد:

• تبدیل ولتاژ باتری به 12 ولت ثابت
• تغذیه فن‌ها، رله‌ها و ماژول‌های 12 ولتی
• سیستم‌های خورشیدی پرتابل
• پروژه‌های آردوینو و رزبری‌پای با نیاز به تغذیه جداگانه
• مدارهای خودرویی و تجهیزات DC
• تجهیزات مخابراتی با ورودی متغیر
• منابع تغذیه جایگزین برای دوربین و DVR
• پروژه‌های صنعتی و اتوماسیون با تغذیه پایدار
• شارژ کنترلرها یا مبدل‌های دوبل
• آموزش و آزمایش در محیط‌های آزمایشگاهی

This module is a DC to DC BUCK converter with a constant voltage output of 12V. This module is capable of delivering up to 5 amps. The buck converter is a step-down converter that allows you to have lower voltages than the input using this module. The operating frequency of the Buck converter of this module is 500KHz and the efficiency of this module is about 99 percent.

Specifications

DC to DC BUCK architecture type
Input voltage range: 5 to 20 volts DC
Output voltage range: 12 volts constant
Output current: 5 amps
Operating frequency: 500 kHz
High efficiency
Dimensions: 30x5.5x18 mm
