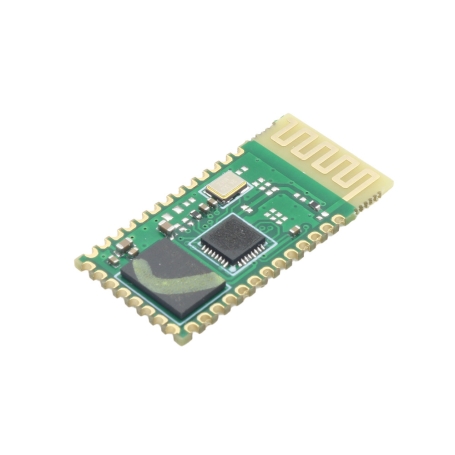

ماژول بلوتوث HC-05

این ماژول یکی از پرکاربردترین ماژول های بلوتوث بوده که تقریباً در تمامی پروژه هایی که در آنها نیاز می باشد که توسط میکروکنترلر اطلاعات بصورت بلوتوث ارسال شوند از این ماژول استفاده می گردد. نحوه راه اندازی ماژول بسیار ساده بوده و از طریق پروتکل سریال به میکروکنترلر متصل می گردد. اطلاعات مختلف در این ماژول مانند تغییر نام، تغییر بادریت، تغییر پسورد pair و... از طریق ارسال ATcommand قابل تغییر است. برای تبادل اطلاعات بی سیم در فواصل کوتاه مناسب است. می توان با آن به کامپیوتر یا تبلت ، تلفن همراه و یا بین دو ماژول ارتباط برقرار کرد.

کاربردها

ریموت کنترل و مانیتورینگ
هوشمند سازی ساختمان ها
دستگاه های دیاگ خودرو بی سیم
موس و کی برد بی سیم
سیستم های آلارم و امنیت
انتقال اطلاعات در سیستم ها
جایگزین کابل سریال
رباتیک
وسایل هوشمند، کنترل صنعتی
تجهیزات بازرسی
کنسول های بازی بی سیم (joystick)
پرینترهای بلوتوثی
سیستم بی سیم نمایش،کنترل و افکت دهی LED
تجهیزات رای گیری تعاملی ویژه برنامه های تلویزیونی، مسابقات و ...

مشخصات

ولتاژ: 3.3 ولت
حداکثر جریان: 50ma
فرکانس: 2.4GHz
کارکرد: در دو حالت master & slave
نوع ارتباط با میکروکنترلر UART:
بادریت های مورد پوشش: 9600,19200, 38400,57600,115200,230400,460800
نوع ارتباط بلوتوث : SPP serial protocol
تعداد پایه ها: 34 پایه
ورژن بلوتوث: V2.0+EDR

نحوه استفاده

برای تغییر در تنظیمات و همچنین دریافت اطلاعات خود ماژول می بایست وارد حالت AT COMMAND شوید. برای این کار می توانید مراحل زیر را دنبال کنید.

1- پایه KEY-1 (پایه 34) را به 3.3 ولت وصل کنید
2- پایه های سریال RX و TX خود را بصورت ضربدری به برد متصل کنید. (RX به TX )
3- تغذیه مدار را متصل کنید. توجه داشته باشید که در صورتی که این مراحل را به درتس انجام داده باشید، چشمک زن (پایه 31) بصورت یک ثانیه ای چشمک خواهد زد، در حالت عادی بسیار تندتر این چشمک زدن انجام می شود.
4- پایه KEY-1 را قطع کنید.
5- در قسمت تنظیمات سریال ترمینال خود، بودریت بر روی 38400 تنظیم شود. نکته بسیار مهم فعال بودن دو گزینه CF و LR در تنظیمات سریال می باشد.
6- در صورت درست بودن تمامی مراحل، با ارسال دستور AT پاسخ OK را دریافت خواهید کرد.

دریافت کد دستورات اینجا کلیک کنید

دریافت نرم افزار برای ترمینال سریال اینجا کلیک کنید.

introduction

Serial port bluetooth, Drop-in replacement for wired serial connections, transparent usage. You can use it simply for a serial port replacement to establish connection between MCU and GPS, PC to your embedded project and etc.

Specification

● Bluetooth protocal: Bluetooth Specification v2.0+EDR
● Frequency: 2.4GHz ISM band
● Modulation: GFSK(Gaussian Frequency Shift Keying)
● Emission power: ≤4dBm, Class 2
● Sensitivity: ≤-84dBm at 0.1% BER
● Speed: Asynchronous: 2.1Mbps(Max) / 160 kbps, Synchronous:
1Mbps/1Mbps ● Security: Authentication and encryption
● Profiles: Bluetooth serial port
Power supply: +3.3VDC 50mA Working temperature: -20 ~ +75 Centigrade Dimension: 26.9mm x 13mm x 2.2 mm
