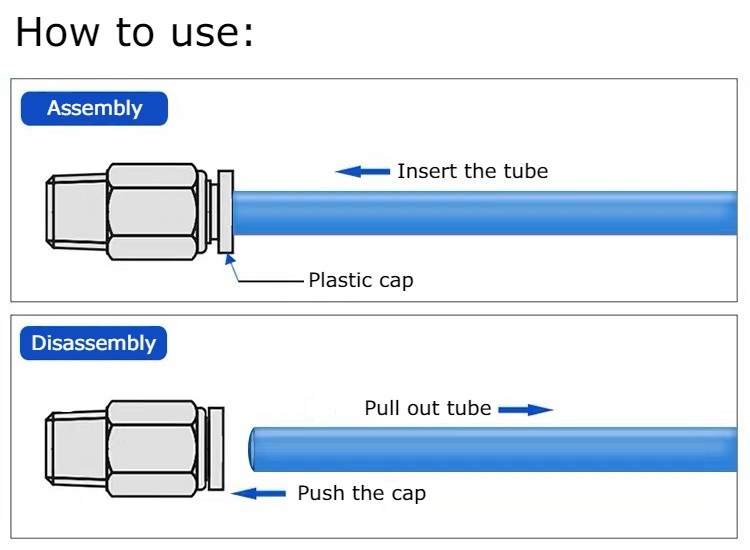

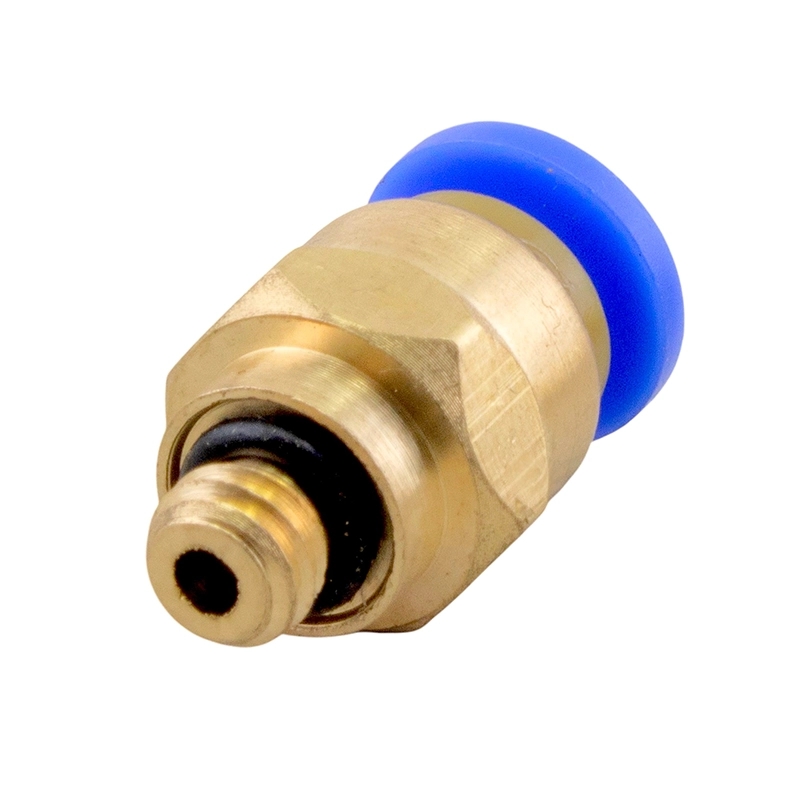

رابط پنوماتیک PC 04-M5 از نوع Push-in Fitting بوده و برای ایجاد اتصال سریع بین شیلنگ پنوماتیک و تجهیزات دارای رزوه M5 استفاده می‌شود. طراحی فشاری این رابط امکان نصب و جدا کردن لوله را بدون نیاز به ابزار خاص فراهم می‌کند.این رابط دارای ساختار مستقیم (Male Straight) است و مسیر عبور هوا را بدون تغییر جهت بین لوله و اتصال رزوه‌ای برقرار می‌کند. بدنه ساخته‌شده از برنج با روکش نیکل، مقاومت مناسبی در برابر خوردگی ایجاد کرده و حلقه قفل‌کننده از جنس فولاد ضدزنگ باعث نگه‌داشتن لوله در محل اتصال می‌شود.

PC 04-M5 برای اتصال لوله‌های PU، PA، PE و PVC با قطر خارجی 4mm در تجهیزات پنوماتیک، مدارهای هوای فشرده و کاربردهای خلأ مورد استفاده قرار می‌گیرد.

مشخصات فنی

• نوع: رابط پنوماتیک فشاری نری مستقیم (Push-in Fitting Male Straight)
• مدل: PC 04-M5
• قطر خارجی لوله قابل اتصال: 4mm
• نوع رزوه: M5 x 0.8 Male Thread
• جنس بدنه: برنج با روکش نیکل (Nickel Plated Brass)
• جنس رزوه: برنج با روکش نیکل (Nickel Plated Brass)
• نوع آب‌بندی رزوه: O-ring
• جنس O-ring: NBR
• جنس Lock Claw: فولاد ضدزنگ SUS
• فشار کاری: 0 تا 1.0MPa
• فشار تست: 3.0MPa
• خلأ قابل تحمل: -100kPa
• سیال قابل استفاده: هوا، خلأ، آب بدون یخ‌زدگی
• محدوده دمای کاری: 0 تا 60°C
• لوله سازگار: PU / PA / PE / PVC

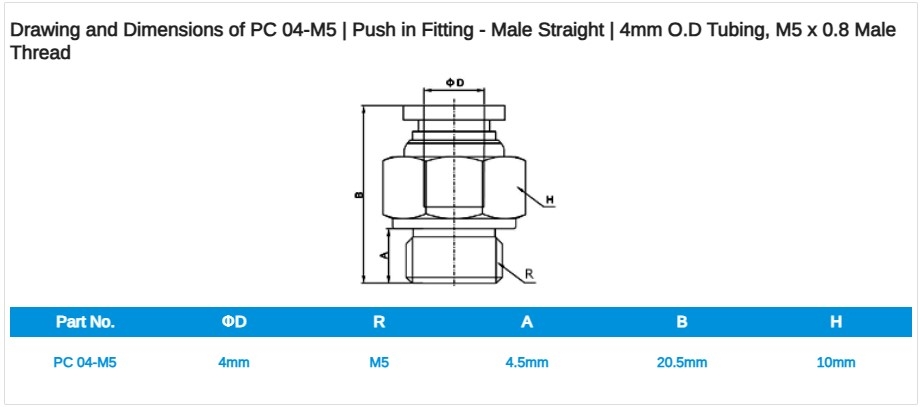

• ارتفاع کلی: 20.5mm
• ارتفاع بخش رزوه: 4.5mm
• عرض قسمت آچارخور (H): 10mm

ویژگی‌ها

• اتصال سریع لوله بدون نیاز به ابزار اضافی
• مناسب برای شیلنگ‌های پنوماتیک با قطر خارجی 4mm
• دارای رزوه استاندارد M5 x 0.8 برای نصب آسان
• ساختار مستقیم برای ایجاد مسیر اتصال بدون زاویه
• مجهز به O-ring برای بهبود آب‌بندی رزوه
• دارای حلقه آزادکننده برای جداسازی آسان لوله
• مناسب برای مدارهای هوای فشرده و خلأ

کاربردها

رابط پنوماتیک PC 04-M5 در سیستم‌های کنترل هوای فشرده، تجهیزات اتوماسیون، ماشین‌آلات سبک پنوماتیک و مدارهای انتقال هوا استفاده می‌شود. این رابط برای اتصال شیلنگ‌های کوچک به شیرها، جک‌ها، بلوک‌های پنوماتیکی و تجهیزات دارای ورودی رزوه M5 کاربرد دارد.

• تجهیزات پنوماتیک کوچک
• مدارهای هوای فشرده
• شیرهای پنوماتیکی با رزوه M5
• جک‌های پنوماتیک کوچک
• ماشین‌آلات اتوماسیون
• تجهیزات خلأ
• سیستم‌های انتقال هوا
