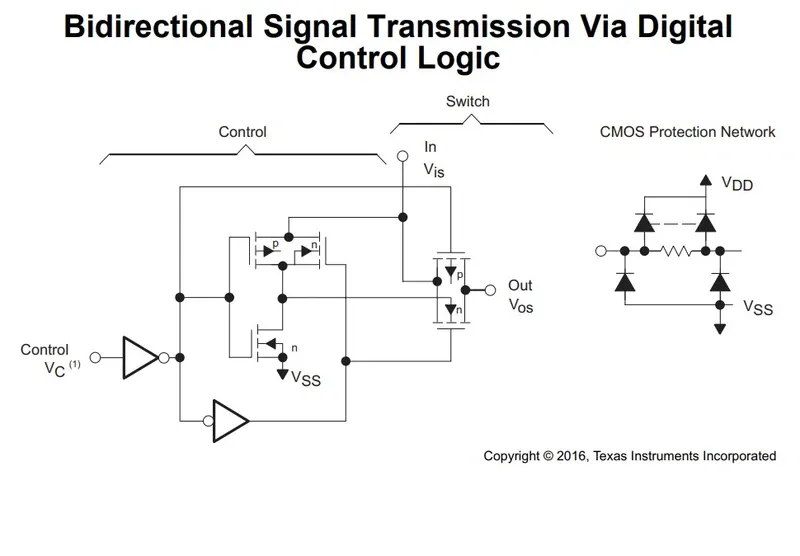

تراشه CD4066BM از خانواده CMOS 4000 و شامل 4 سوئیچ الکترونیکی مستقل از نوع Bilateral است. دوطرفه بودن سوئیچ‌ها به این معنی است که سیگنال می‌تواند در هر دو جهت از کانال فعال عبور کند؛ بنابراین مفاهیم ورودی و خروجی ثابت برای دو سر هر سوئیچ وجود ندارد.هر کانال دارای یک ورودی کنترل دیجیتال مستقل است. با قرار گرفتن ورودی کنترل در سطح High، سوئیچ مربوطه روشن شده و بین دو سر کانال مسیر رسانا ایجاد می‌شود. با Low شدن ورودی کنترل، کانال در حالت قطع قرار می‌گیرد.این ساختار امکان استفاده از CD4066BM برای سوئیچ کردن سیگنال‌های آنالوگ و دیجیتال، انتخاب مسیر سیگنال، قطع و وصل الکترونیکی و ساخت مدارهای مالتی‌پلکس ساده را فراهم می‌کند.وجود 4 کانال مستقل در یک تراشه باعث کاهش تعداد سوئیچ‌های مجزا در طراحی می‌شود. نسخه CD4066BM با پکیج SMD چهارده‌پایه برای مونتاژ سطحی روی PCB مناسب است.

مشخصات فنی

• نوع: تراشه سوئیچ آنالوگ دوطرفه
• مدل: CD4066BM
• خانواده: CD4000
• فناوری: CMOS
• ساختار: Quad Bilateral Switch
• تعداد سوئیچ: 4
• تعداد کانال: 4
• نوع سوئیچ: Bidirectional
• کنترل کانال‌ها: مستقل
• تعداد ورودی کنترل: 4
• منطق کنترل: High برای روشن شدن سوئیچ
• تعداد پایه: 14
• پکیج: SOIC-14
• نوع نصب: SMD

ویژگی‌ها

• دارای 4 سوئیچ الکترونیکی مستقل
• قابلیت عبور دوطرفه سیگنال در هر کانال
• کنترل جداگانه هر سوئیچ با سیگنال منطقی
• قابل استفاده برای سوئیچینگ سیگنال‌های آنالوگ و دیجیتال
• مناسب برای انتخاب و مسیریابی الکترونیکی سیگنال
• بدون کنتاکت مکانیکی و مناسب برای سوئیچینگ الکترونیکی
• پکیج SMD مناسب برای بردهای دارای مونتاژ سطحی

کاربردها

تراشه CD4066BM در مدارهایی استفاده می‌شود که نیاز به قطع، وصل یا تغییر مسیر سیگنال به‌صورت الکترونیکی دارند. چهار کانال مستقل و عملکرد دوطرفه، امکان کنترل چند مسیر آنالوگ یا دیجیتال را در یک تراشه فراهم می‌کند و آن را برای مدارهای صوتی، اندازه‌گیری، کنترل و پردازش سیگنال مناسب می‌سازد.

• سوئیچینگ سیگنال‌های آنالوگ
• سوئیچینگ سیگنال‌های دیجیتال
• انتخاب و مسیریابی سیگنال
• مدارهای مالتی‌پلکس ساده
• سوئیچینگ سیگنال‌های صوتی
• مدارهای Sample-and-Hold
• مدارهای کنترلی و اندازه‌گیری
• پروژه‌های میکروکنترلری
