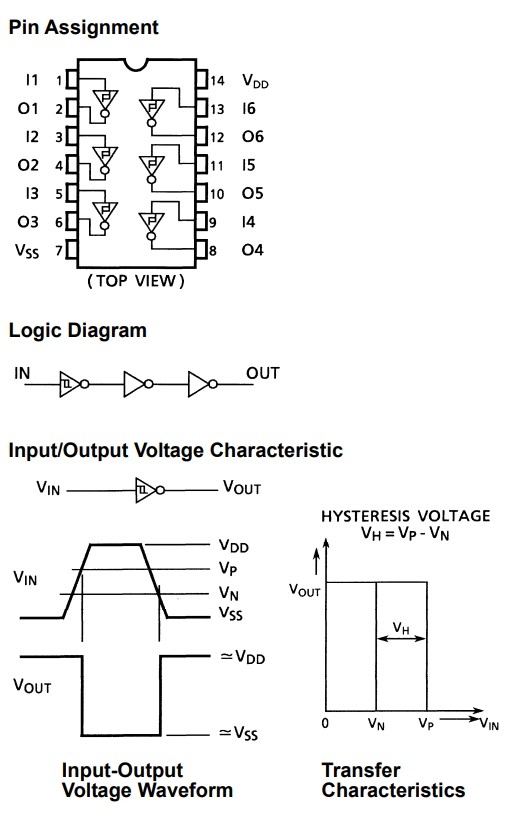

تراشه TC4584BP از خانواده CMOS Logic بوده و شامل 6 گیت معکوس‌کننده دارای ورودی اشمیت تریگر است. وجود هیسترزیس در ورودی باعث می‌شود این آی‌سی بتواند سیگنال‌های نویزی، کند یا دارای لبه‌های نامشخص را به خروجی دیجیتال پایدار و تمیز تبدیل کند. این ویژگی عملکرد مدار را در محیط‌های دارای نویز الکتریکی بهبود می‌دهد و از نوسانات ناخواسته جلوگیری می‌کند.

این قطعه برای کاربردهایی مانند Debounce کلیدها، شکل‌دهی موج، تولید نوسان، مدارهای تایمر، آشکارسازی لبه سیگنال و تبدیل سیگنال آنالوگ به دیجیتال بسیار مناسب است. سازگاری پایه‌ها با TC4069UB نیز امکان جایگزینی در برخی طراحی‌ها را فراهم می‌کند. پکیج DIP14 این مدل، استفاده در بردبورد، پروژه‌های آموزشی، تعمیرات و طراحی صنعتی را ساده‌تر می‌سازد. فناوری CMOS به‌کاررفته در این تراشه موجب مصرف توان پایین و محدوده ولتاژ کاری گسترده شده است.

مشخصات

• نوع قطعه: Hex Schmitt Trigger Inverter
• تعداد گیت: 6 کانال
• تکنولوژی ساخت: CMOS
• نوع خروجی: Inverting
• پکیج: DIP14
• نوع نصب: Through Hole
• تعداد پایه: 14
• محدوده ولتاژ کاری: 3V تا 18V
• حداکثر توان تلفاتی: 300mW
• بازه دمای کاری: ‎-40°C تا +85°C
• ابعاد پکیج: 19.75 × 7.62 × 3.5 میلی‌متر
• سازگار با: TC4069UB
• برند: TOSHIBA

کاربردهای رایج

این آی‌سی در مدارهایی استفاده می‌شود که نیاز به تبدیل سیگنال‌های نویزی یا کند به سیگنال دیجیتال پایدار وجود دارد. ساختار اشمیت تریگر داخلی باعث می‌شود عملکرد مدار در محیط‌های صنعتی و پروژه‌های حساس دیجیتال پایدارتر باشد. همچنین در طراحی نوسان‌سازها و مدارهای پردازش پالس کاربرد گسترده‌ای دارد.

• حذف نویز کلیدهای فشاری
• مدار Debounce
• شکل‌دهی موج دیجیتال
• تولید نوسان RC
• مولتی‌ویبراتور آستابل
• مولتی‌ویبراتور مونوستابل
• مدارهای تایمر
• گیرنده خطوط دیجیتال
• تبدیل سیگنال آنالوگ به دیجیتال
• مدارهای پردازش پالس
