این برد تبدیل PCIe به M.2 (نسخه D) مخصوص Raspberry Pi 5 یک راهکار کاربردی برای افزودن حافظه پرسرعت NVMe به این برد قدرتمند است. این آداپتور از طریق رابط PCIe 16-PIN موجود روی Raspberry Pi 5 متصل می‌شود و امکان نصب انواع SSDهای M.2 با پروتکل NVMe در سایزهای 2280، 2260، 2242 و 2230 را فراهم می‌کند. این برد از استانداردهای PCIe Gen2 و Gen3 پشتیبانی کرده و امکان دستیابی به سرعت انتقال داده تا حدود 8Gbps را فراهم می‌سازد که در مقایسه با کارت حافظه microSD افزایش چشمگیری در سرعت بوت، اجرای سیستم‌عامل و پردازش داده‌ها ایجاد می‌کند. همچنین قابلیت بوت مستقیم Raspberry Pi 5 از روی NVMe SSD را دارد که باعث بهبود پایداری و کارایی در پروژه‌های حرفه‌ای می‌شود.

طراحی این ماژول به‌صورت بهینه و صنعتی انجام شده است. اتصال از طریق کابل 16PIN PCIe FFC انجام می‌شود و در صورت نیاز می‌توان از کانکتور 3PIN تغذیه کمکی برای تأمین جریان پایدار استفاده کرد. وجود دو LED وضعیت روی برد، نمایش فعالیت و وضعیت کاری SSD را ساده می‌کند. استفاده از پوشش Immersion Gold در ساخت PCB باعث افزایش کیفیت اتصال، کاهش اکسیداسیون و پایداری بیشتر در انتقال داده می‌شود. این برد گزینه‌ای ایده‌آل برای تبدیل Raspberry Pi 5 به یک مینی‌کامپیوتر با حافظه پرسرعت جهت سرورهای کوچک، پروژه‌های هوش مصنوعی، سیستم‌های ذخیره‌سازی شبکه (NAS) و کاربردهای صنعتی است.

مشخصات کلی

برد PCIe To M.2 Adapter Board (D) برای Raspberry Pi 5 یک مبدل توسعه ذخیره‌سازی است که از طریق رابط PCIe داخلی رزبری‌پای، امکان اتصال مستقیم SSDهای پرسرعت NVMe با فرم‌فکتورهای 2230 تا 2280 را فراهم می‌کند. این برد از استانداردهای PCIe Gen2 و Gen3 پشتیبانی کرده و توانایی انتقال داده تا حدود 8Gbps را دارد که عملکرد سیستم را نسبت به کارت microSD به‌طور محسوسی بهبود می‌دهد. تأمین تغذیه از طریق رابط PCIe انجام می‌شود و در صورت نیاز، ورودی تغذیه کمکی 5V نیز در نظر گرفته شده است. وجود LEDهای وضعیت، پوشش طلایی PCB برای پایداری سیگنال و طراحی سازگار با ساختار Raspberry Pi 5، این برد را به گزینه‌ای حرفه‌ای برای پروژه‌های ذخیره‌سازی پرسرعت، سرورهای کوچک و کاربردهای صنعتی تبدیل کرده است.

مشخصات عمومی

• سازگار با: Raspberry Pi 5

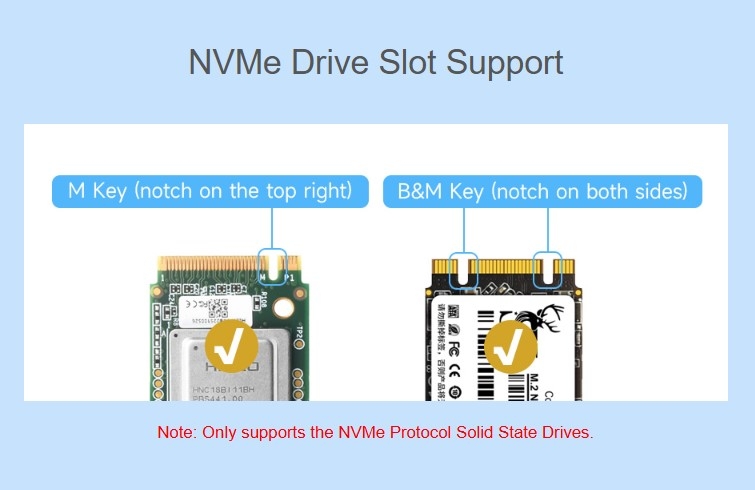

• نوع SSD قابل پشتیبانی: M.2 NVMe (فقط پروتکل NVMe – عدم پشتیبانی از SATA)
• سایز SSD قابل نصب: 2230 / 2242 / 2260 / 2280
• رابط M.2 از نوع Key M
• پشتیبانی از Boot مستقیم سیستم‌عامل از روی NVMe
• استاندارد PCIe برابر PCIe Gen2 و Gen3

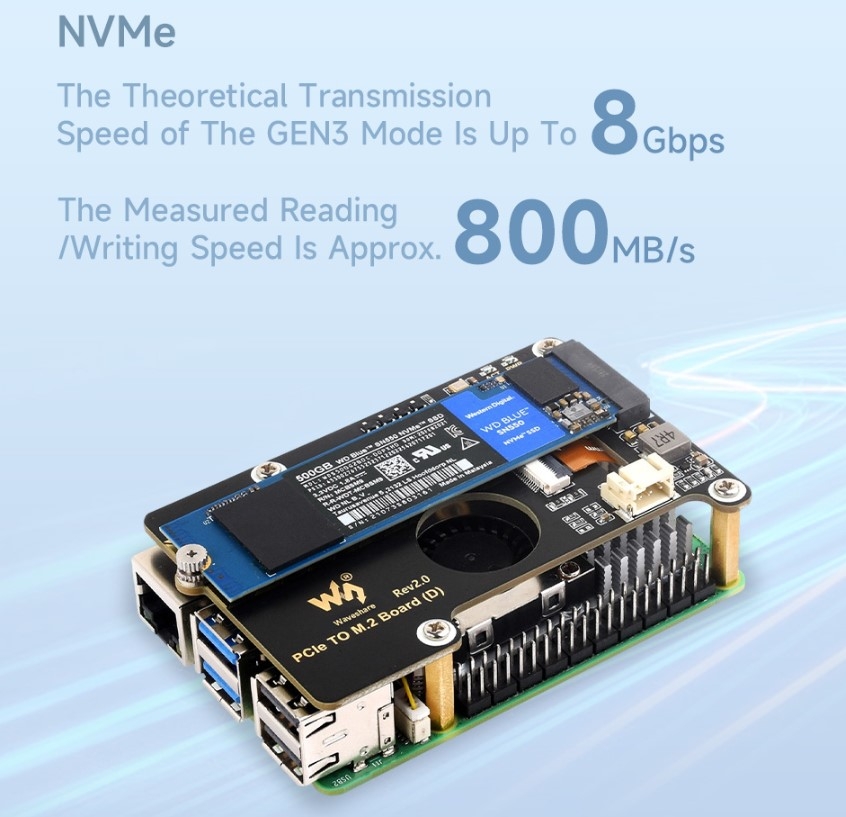

• حداکثر سرعت انتقال داده: تا حدود 8Gbps (وابسته به تنظیمات Pi و نوع SSD)

مشخصات الکتریکی

• تغذیه اصلی از طریق: رابط PCIe 16-PIN
• کانکتور تغذیه کمکی: 3-PIN (5V) PH2.0
• ولتاژ کاری SSD برابر 5V (تأمین از Raspberry Pi 5)
• جریان مصرفی: وابسته به نوع SSD (در مدل‌های پرسرعت ممکن است بیش از 2A نیاز باشد)
• دارای LED نمایش وضعیت تغذیه
• دارای LED نمایش فعالیت SSD

مشخصات مکانیکی و ابعاد

• نوع اتصال به برد اصلی: کابل 16-PIN FFC PCIe
• پشتیبانی از نصب افقی SSD با جای پیچ قابل تنظیم برای سایزهای مختلف
• پوشش سطح PCB از نوع  Immersion Gold (ضد اکسیداسیون و بهبود کیفیت سیگنال)
• طراحی کم‌حجم و مناسب نصب روی Raspberry Pi 5 بدون مسدود کردن پورت‌های اصلی

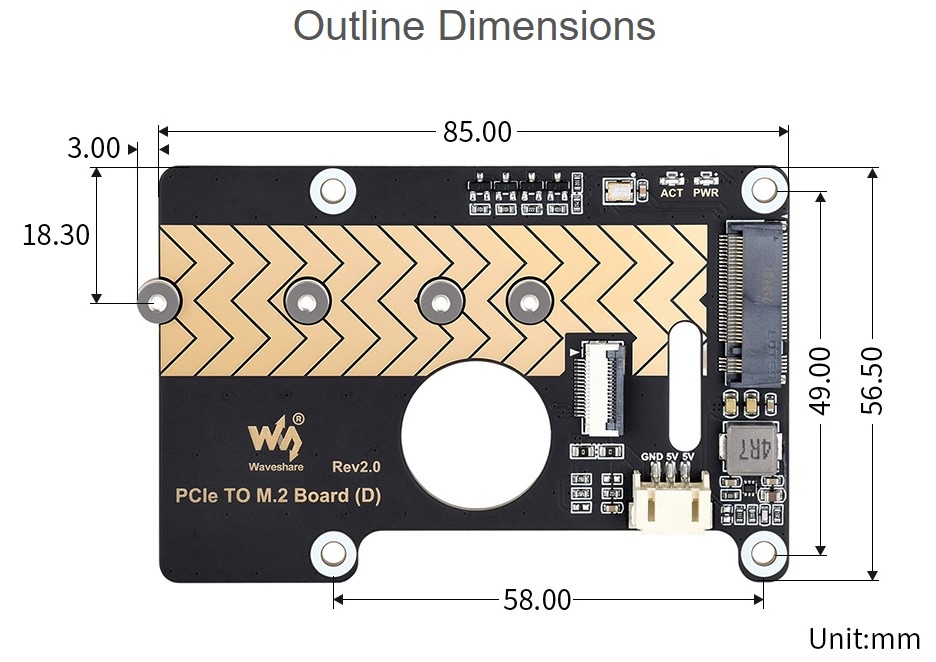

• ابعاد: 85*56.5 میلی‌متر

نحوه نصب بر روی رزبری

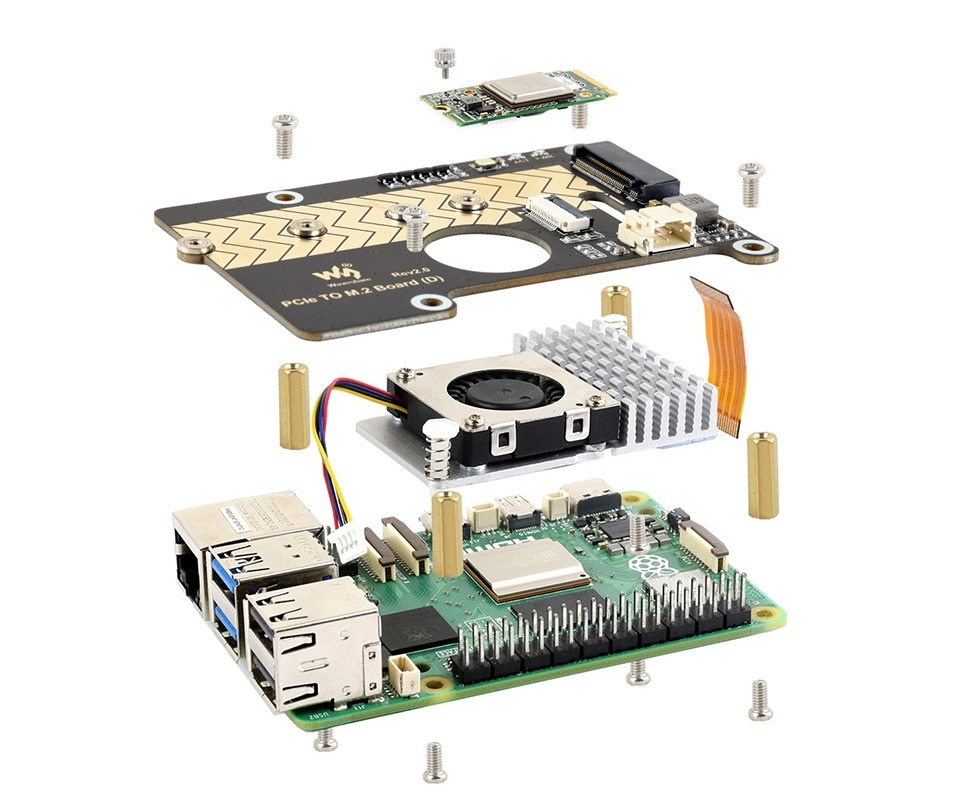

این تصویر نمای انفجاری (Exploded View) از نحوه مونتاژ کامل برد PCIe To M.2 Board (D) روی Raspberry Pi 5 را نشان می‌دهد. در بالاترین بخش، SSD نوع M.2 NVMe روی اسلات Key-M برد آداپتور نصب شده و با پیچ در جای خود ثابت می‌شود. خود برد PCIe دارای محل‌های پیچ قابل تنظیم برای پشتیبانی از طول‌های مختلف SSD (2230 تا 2280) است. در سمت راست برد، کانکتور اتصال کابل فلت PCIe 16-PIN دیده می‌شود که به رابط PCIe روی Raspberry Pi 5 متصل می‌گردد.

در بخش میانی تصویر، هیت‌سینک آلومینیومی و فن خنک‌کننده قرار دارد که روی پردازنده Raspberry Pi 5 نصب می‌شود تا هنگام استفاده از NVMe و پردازش سنگین، دمای سیستم کنترل شود. پایه‌های برنجی (Spacer/Standoff) فاصله استاندارد بین بردها را ایجاد می‌کنند تا اتصال مکانیکی ایمن و بدون فشار روی کانکتورها برقرار شود. در پایین‌ترین قسمت، برد Raspberry Pi 5 دیده می‌شود که کل مجموعه به‌صورت چندلایه روی آن سوار شده و با پیچ‌ها محکم می‌شود؛ این طراحی باعث نصب تمیز، پایدار و مناسب برای استفاده دائمی یا داخل کیس می‌شود.

نکات اجرا و راه‌اندازی کامل NVMe روی Raspberry Pi 5 (با برد PCIe To M.2 D)

1- نکات قبل از نصب

• فقط از SSD نوع NVMe (Key-M) استفاده شود؛ مدل‌های SATA M.2 پشتیبانی نمی‌شوند.
• از آداپتور 5V با جریان مناسب (ترجیحاً 5A اصلی Raspberry Pi) استفاده کنید.
• قبل از نصب یا جدا کردن کابل، دستگاه کاملاً خاموش و از برق جدا باشد.
• برای کار مداوم یا پردازش سنگین، استفاده از هیت‌سینک و فن توصیه می‌شود.

2- نصب سخت‌افزاری صحیح

• SSD را با زاویه مناسب داخل اسلات قرار دهید و با پیچ متناسب با طول آن (2230 / 2242 / 2260 / 2280) محکم کنید.
• کابل فلت PCIe را کاملاً صاف و بدون تاخوردگی متصل کنید؛ اتصال برعکس یا نیمه‌جا علت رایج شناسایی نشدن NVMe است.
• در صورت مشاهده ریست یا ناپایداری، از تغذیه کمکی 5V (در صورت پیش‌بینی روی برد) استفاده کنید.
• پایه‌های فاصله‌دهنده را نصب کنید تا فشار مکانیکی به برد وارد نشود.

3- فعال‌سازی و شناسایی

• پس از نصب، PCIe باید در تنظیمات سیستم فعال باشد (در Raspberry Pi 5 معمولاً نیاز به فعال‌سازی دارد).
• پس از راه‌اندازی مجدد، بررسی کنید که SSD توسط سیستم شناسایی شده باشد.
• در صورت عدم شناسایی، ابتدا کابل و جهت نصب SSD بررسی شود.

4- نصب سیستم‌عامل روی NVMe

• می‌توان سیستم‌عامل را مستقیماً روی NVMe نصب کرد یا سیستم موجود را به آن منتقل نمود.
• پس از آماده‌سازی SSD، تنظیم ترتیب بوت انجام شود تا دستگاه مستقیماً از NVMe بالا بیاید.
• برای تست نهایی، microSD را خارج کرده و بوت را بررسی کنید.

5- نکات پایداری و بهینه‌سازی

• در صورت استفاده از SSDهای پرسرعت، گرما و مصرف جریان افزایش می‌یابد؛ خنک‌کاری فعال توصیه می‌شود.
• اگر سیستم زیر بار سنگین ریست شود، احتمال کمبود توان وجود دارد.
• برای عملکرد پایدار، استفاده از SSD کم‌مصرف یا دارای مدیریت توان مناسب پیشنهاد می‌شود.

برای راه‌اندازی موفق NVMe روی Raspberry Pi 5 باید سه نکته اصلی رعایت شود: نصب مکانیکی صحیح، تأمین توان کافی، و فعال‌سازی صحیح PCIe در تنظیمات سیستم. رعایت این موارد باعث عملکرد پایدار، سرعت بالاتر بوت و افزایش چشمگیر کارایی نسبت به microSD خواهد شد.

روش‌های تأمین تغذیه

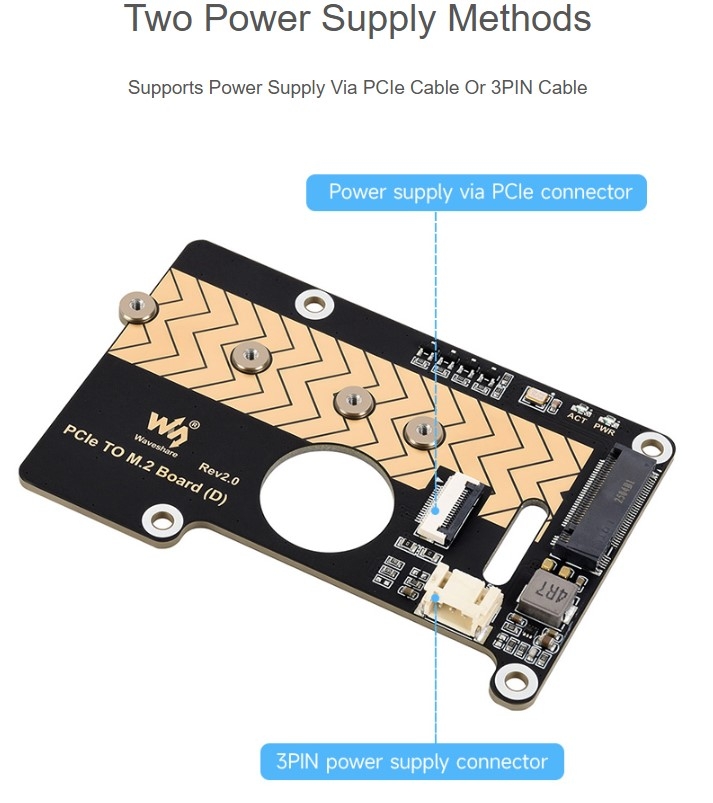

دو روش تأمین برق برای برد PCIe To M.2 Board (D) نمایش داده شده است.

1. تغذیه از طریق کانکتور PCIe: در حالت عادی برق مورد نیاز SSD از طریق همان کابل 16-PIN PCIe که به Raspberry Pi 5 متصل است تأمین می‌شود.
2. تغذیه از طریق کانکتور 3PIN: در صورت استفاده از SSDهای پرمصرف یا در شرایطی که نیاز به پایداری بیشتر باشد، می‌توان از ورودی 3PIN برای تأمین برق 5V کمکی استفاده کرد. این قابلیت باعث افزایش اطمینان در کارکرد SSDهای NVMe با توان مصرفی بالاتر می‌شود.

پشتیبانی از سایزهای مختلف SSD

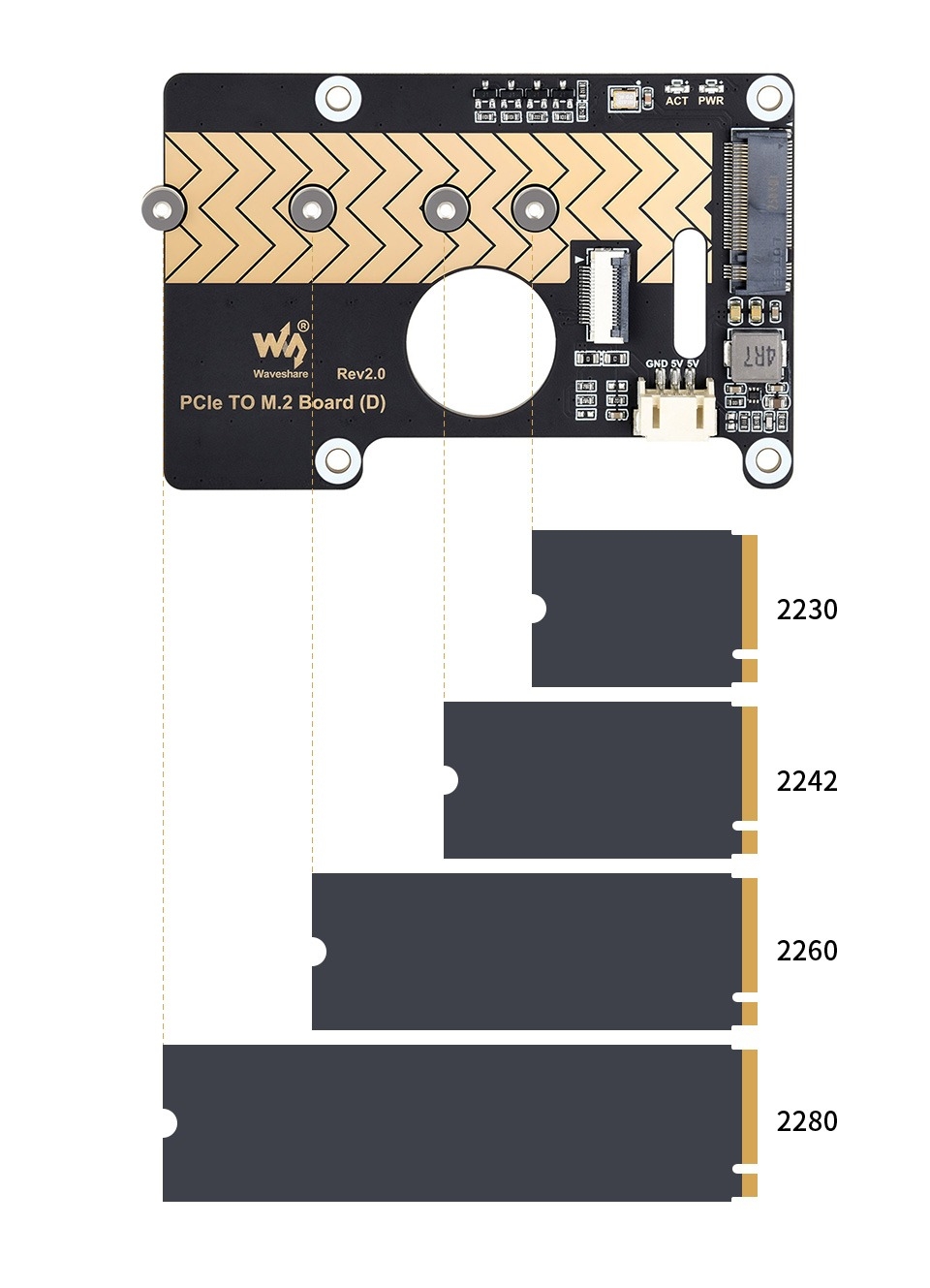

برد دارای جای پیچ‌های قابل تنظیم برای نصب SSDهای M.2 با طول‌های مختلف است.
سایزهای پشتیبانی‌شده شامل:

• 2230
• 2242
• 2260
• 2280

به کمک این طراحی چندنقطه‌ای، کاربر می‌تواند انواع SSDهای NVMe با طول‌های استاندارد مختلف را روی برد نصب کند و با پیچ در محل مناسب ثابت نماید.

نشانگرهای وضعیت (LED Indicators)

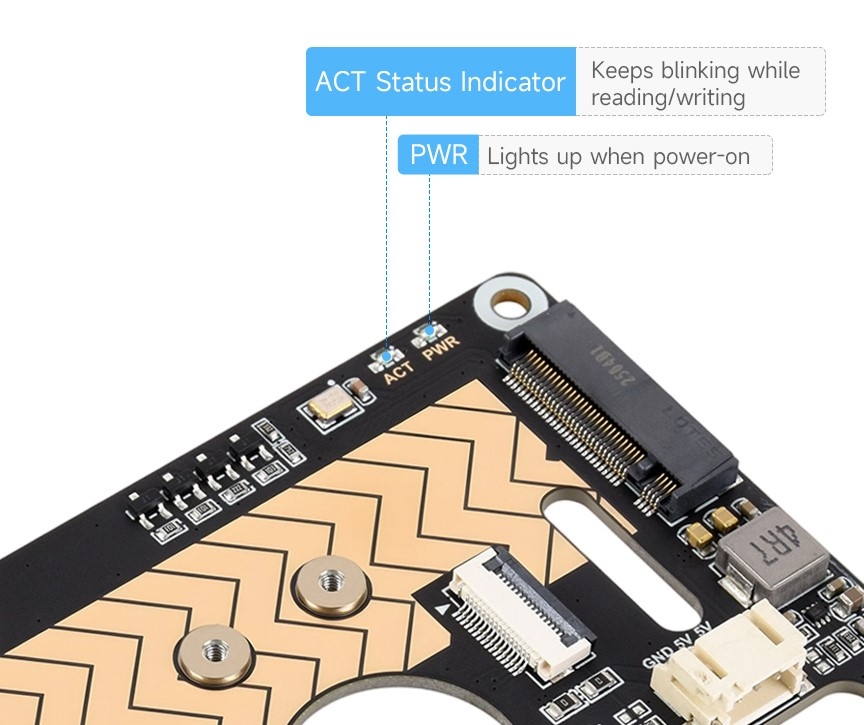

دو LED وضعیت روی برد مشخص شده‌اند:

• PWR (Power): با روشن شدن سیستم، این LED ثابت روشن می‌شود و نشان‌دهنده تأمین صحیح تغذیه برد است.
• ACT (Activity): هنگام خواندن یا نوشتن اطلاعات روی SSD چشمک می‌زند و بیانگر فعالیت NVMe است.

نحوه صحیح اتصال کابل فلت PCIe 16-PIN به برد PCIe To M.2 (D)

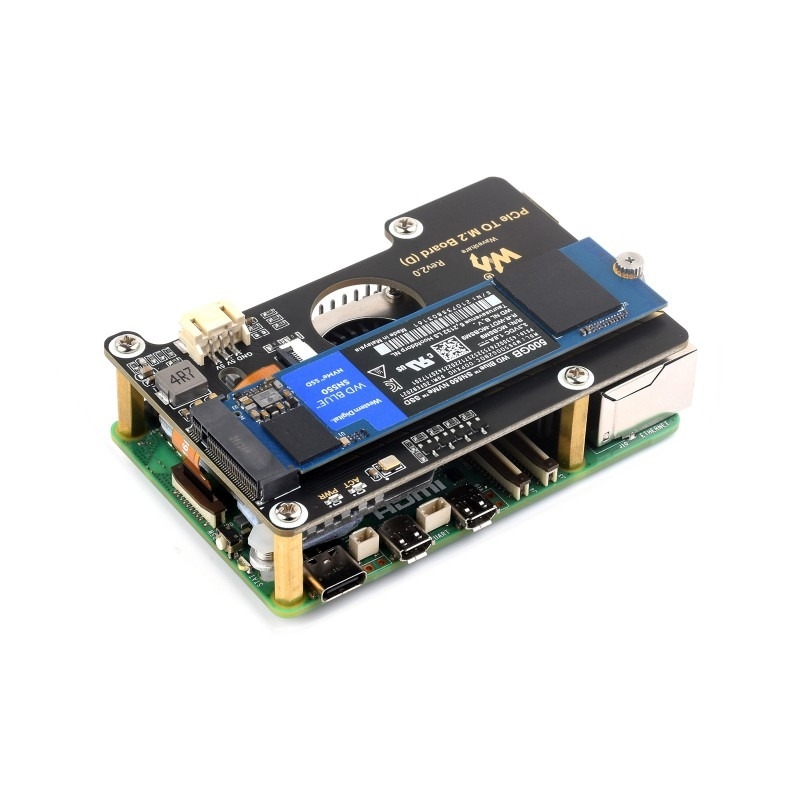

در تصویر پایین ، مونتاژ کامل برد روی Raspberry Pi 5 دیده می‌شود که کابل فلت بین کانکتور PCIe برد اصلی و آداپتور متصل شده است. در قسمت پایین تصویر، دو حالت اتصال کابل نمایش داده شده است:

حالت صحیح (سمت چپ)

هنگام اتصال کابل، باید علامت‌های مثلثی روی کابل و کانکتور در یک سمت قرار بگیرند. هم‌جهت بودن این نشانه‌ها تضمین می‌کند که پایه‌ها به‌درستی منطبق شده‌اند و سیگنال‌های PCIe به‌صورت صحیح منتقل می‌شوند.

حالت اشتباه (سمت راست)

در صورت برعکس وصل کردن کابل، برد HAT یا آداپتور NVMe کار نخواهد کرد و حتی ممکن است باعث اختلال یا آسیب به برد شود.

نکته مهم:

کابل را بدون فشار زیاد و کاملاً صاف داخل کانکتور قرار دهید و قبل از روشن کردن دستگاه، از درست بودن جهت اتصال اطمینان حاصل کنید؛ زیرا اتصال معکوس یکی از رایج‌ترین دلایل شناسایی نشدن NVMe است.

ویژگی

برد PCIe To M.2 Board (D) یک ماژول توسعه حرفه‌ای برای Raspberry Pi 5 است که امکان افزودن حافظه پرسرعت NVMe را از طریق رابط PCIe فراهم می‌کند. این برد با پشتیبانی از سایزهای مختلف SSD، دو روش تأمین تغذیه، نشانگرهای وضعیت و طراحی صنعتی با روکش طلایی، گزینه‌ای پایدار و مطمئن برای ارتقاء سرعت بوت و افزایش کارایی سیستم محسوب می‌شود. ساختار مکانیکی دقیق و سازگاری کامل با Raspberry Pi 5 باعث می‌شود نصب آن ساده، ایمن و مناسب استفاده‌های دائمی باشد.

• پشتیبانی از SSDهای M.2 NVMe (Key-M)
• سازگار با سایزهای 2230 / 2242 / 2260 / 2280
• اتصال از طریق رابط PCIe 16-PIN مخصوص Raspberry Pi 5
• پشتیبانی از PCIe Gen2 و Gen3
• امکان Boot مستقیم از NVMe SSD
• دارای دو روش تأمین تغذیه (از طریق PCIe یا کانکتور 3PIN کمکی 5V)
• مجهز به LED نشانگر PWR و ACT
• طراحی PCB با روکش Immersion Gold برای پایداری بهتر سیگنال
• نصب مکانیکی پایدار با پایه‌های فاصله‌دهنده و جای پیچ قابل تنظیم
• مناسب برای کاربردهای سرور خانگی، NAS، پردازش سنگین و پروژه‌های صنعتی

کاربردهای رایج

برد PCIe To M.2 (D) با فراهم کردن امکان اتصال SSD پرسرعت NVMe به Raspberry Pi 5، این برد کوچک را به یک مینی‌کامپیوتر قدرتمند با سرعت ذخیره‌سازی بالا تبدیل می‌کند. افزایش چشمگیر سرعت خواندن و نوشتن داده‌ها نسبت به microSD، بوت سریع‌تر سیستم‌عامل، پایداری بیشتر در پردازش‌های طولانی‌مدت و امکان استفاده از حافظه‌های با ظرفیت بالا، باعث شده این ماژول برای پروژه‌های حرفه‌ای، سروری و صنعتی گزینه‌ای بسیار کاربردی باشد.

• راه‌اندازی NAS (ذخیره‌سازی تحت شبکه) خانگی یا اداری
• استفاده به‌عنوان سرور خانگی (Home Server)
• اجرای دیتابیس‌های سبک و متوسط با سرعت بالا
• سیستم‌های هوش مصنوعی و پردازش داده روی لبه شبکه (Edge AI)
• پروژه‌های مانیتورینگ و ثبت داده (Data Logging) با حجم بالا
• اجرای Docker و سرویس‌های مجازی‌سازی سبک
• سرور وب، فایل، مدیا یا بکاپ
• جایگزین سریع و پایدار برای microSD در پروژه‌های دائمی
• استفاده در کاربردهای صنعتی و 24/7 که نیاز به ذخیره‌سازی پایدار دارند

اقلام همراه

• برد PCIe To M.2 Adapter (D)
• کابل 16-PIN PCIe FFC (نصب شده روی برد)
• کابل تغذیه کمکی 3-PIN
• مجموعه پیچ و پایه نصب

This PCIe to M.2 (Version D) adapter board for Raspberry Pi 5 is a practical solution for adding high-speed NVMe storage to this powerful board. This adapter connects via the existing PCIe 16-PIN connector on the Raspberry Pi 5 and allows you to install various M.2 SSDs with the NVMe protocol in sizes 2280, 2260, 2242 and 2230. This board supports PCIe Gen2 and Gen3 standards and allows you to achieve data transfer speeds of up to 8Gbps, which significantly increases the speed of booting, operating system execution and data processing compared to microSD memory cards. It also has the ability to boot Raspberry Pi 5 directly from NVMe SSD, which improves stability and performance in professional projects.

The design of this module is optimized and industrial. The connection is made via a 16PIN PCIe FFC cable, and if necessary, a 3PIN auxiliary power connector can be used to provide stable current. Two status LEDs on the board make it easy to display the activity and working status of the SSD. The use of Immersion Gold coating in the PCB construction improves the quality of the connection, reduces oxidation, and provides greater stability in data transfer. This board is an ideal option for turning the Raspberry Pi 5 into a minicomputer with high-speed memory for small servers, AI projects, network attached storage (NAS) systems, and industrial applications.

General Specifications

The PCIe To M.2 Adapter Board (D) for Raspberry Pi 5 is a storage expansion adapter that allows direct connection of high-speed NVMe SSDs with form factors 2230 to 2280 through the Raspberry Pi's internal PCIe interface. The board supports PCIe Gen2 and Gen3 standards and is capable of transferring data up to 8Gbps, which significantly improves system performance compared to a microSD card. Power is supplied via the PCIe interface, and if necessary, a 5V auxiliary power input is also provided. The presence of status LEDs, gold-plated PCB for signal stability, and a design compatible with the Raspberry Pi 5 architecture make this board a professional choice for high-speed storage projects, small servers, and industrial applications.

Compatible with: Raspberry Pi 5
Supported SSD type: M.2 NVMe (NVMe protocol only - no SATA support)
Installable SSD size: 2230 / 2242 / 2260 / 2280
M.2 interface Key M
Supports direct boot of the operating system from NVMe
PCIe standard PCIe Gen2 and Gen3
Maximum data transfer rate: Up to about 8Gbps (depending on Pi configuration and SSD type)
Main power via: 16-PIN PCIe connector
Auxiliary power connector: 3-PIN (5V) PH2.0
SSD operating voltage: 5V (supplied by Raspberry Pi 5)
Current consumption: Depends on SSD type (high-speed models may require more than 2A)
With LED to display power status
With LED to display SSD activity
Connection type to the main board: 16-PIN FFC cable PCIe
Supports horizontal SSD installation with adjustable screw location for different sizes
Immersion Gold PCB surface coating (anti-oxidation and improves signal quality)
Small size design suitable for installation on Raspberry Pi 5 without blocking the main ports
Dimensions: 85*56.5 mm
