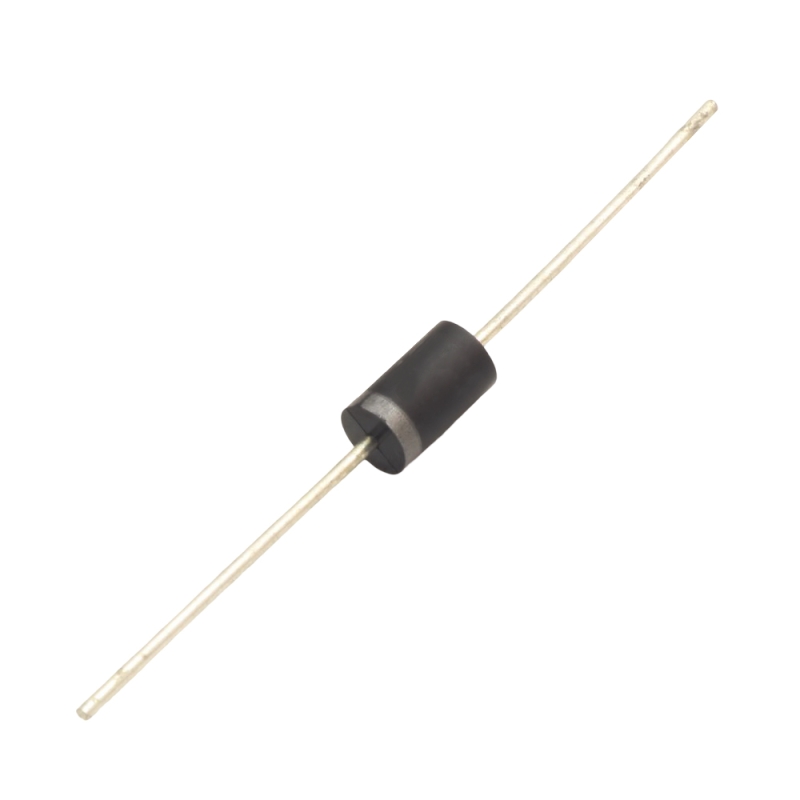

دیود 1.5KE56A از سری دیودهای TVS (Transient Voltage Suppressor) یک‌سویه است که برای محافظت از تجهیزات الکترونیکی در برابر پالس‌های ولتاژ گذرا مانند صاعقه، ESD، و نوسانات صنعتی طراحی شده است. این دیود از نوع یک‌طرفه بوده و در پکیج DO-201 عرضه می‌شود. سرعت پاسخ‌دهی بسیار بالا (کمتر از 1 پیکوثانیه)، قابلیت تحمل جریان پالس تا 200 آمپر (در موج نیم‌سینوسی 8.3ms) و توان پالس لحظه‌ای تا 1500 وات از ویژگی‌های مهم این قطعه است. دیود 1.5KE56A دارای ولتاژ شکست بین 53.2 تا 58.8 ولت است و تا ولتاژ 47.8 ولت را به‌عنوان سطح محدودکننده پیک ولتاژ در برابر جریان گذرا نگه‌می‌دارد. بدنه‌ی آن از مواد مقاوم در برابر شعله (UL 94V-0) ساخته شده و مطابق با استاندارد RoHS نیز می‌باشد. مناسب برای کاربردهای صنعتی، مخابراتی، تغذیه تجهیزات حساس و سیستم‌های خودرویی است.

مشخصات

• ولتاژ کاری مداوم : 47.8 ولت
• ولتاژ شکست : 53.2 تا 58.8 ولت
• جریان تست ولتاژ شکست: 1 میلی‌آمپر
• جریان نشت معکوس: کمتر از 1 میکروآمپر
• جریان پیک پالسی : تا 20 آمپر در موج 10/1000μs
• ولتاژ گیره : 80.5 ولت در جریان پیک 19 آمپر
• توان پیک پالسی : 1500 وات در 10/1000μs
• ولتاژ مستقیم : حداکثر 3.5 ولت در جریان 50 آمپر
• پکیج: DO-201
• محدوده دمای کاری: °C 175+ ~ °C 55-
• ضریب دمای ولتاژ شکست: %0.103/°C

کاربردهای رایج

دیود حفاظتی 1.5KE56A برای استفاده در مدارهای حساس که نیاز به محافظت در برابر نوسانات ناگهانی ولتاژ دارند بسیار مناسب است. از جمله در منابع تغذیه صنعتی، تجهیزات مخابراتی، خطوط انتقال داده، سیستم‌های کنترل موتور، مدارات قدرت، وسایل نقلیه الکترونیکی و تجهیزات الکترونیکی مصرفی.

• محافظت ورودی منابع تغذیه صنعتی
• تجهیزات مخابراتی و آنتن‌ها
• سیستم‌های کنترل درایو موتور
• حفاظت خطوط سیگنال در بردهای مخابراتی
• مدارهای تغذیه LEDهای قدرت
• محافظت مدارهای سنسور در محیط‌های صنعتی
• سیستم‌های حفاظتی UPS و باتری
• تابلوهای توزیع برق با کنترل دیجیتال
• محافظت دستگاه‌های خانگی هوشمند

Specification

• Diode Type: TVS Unidirectional
• Breakdown Voltage : Min 53.2 V, Max 58.8 V
• Working Stand-Off Voltage : 47.80 V
• Clamping Voltage : 77 V
• Peak Pulse Current : 20 A
• Peak Pulse Power : 1500 W (10/1000 μs)
• Reverse Leakage Current : Max 1 μA
• Temperature Coefficient of V: 0.106 %/°C
• Package: DO-201
• Operating Temperature Range: -55 °C to +175 °C
• Storage Temperature Range: -55 °C to +175 °C
• Maximum Instantaneous Forward Voltage : 3.5 V @ 50 A
