آی‌سی LM324-N یک تقویت‌کننده عملیاتی چهار کاناله از خانواده LM324 است که برای استفاده در مدارهای آنالوگ عمومی، کنترل، اندازه‌گیری و پردازش سیگنال طراحی شده است. این تراشه شامل چهار آپ‌امپ مستقل در یک پکیج فشرده بوده و امکان طراحی چندین بخش تقویت، فیلتر و مقایسه سیگنال را با اشغال فضای کم روی برد فراهم می‌کند.یکی از ویژگی‌های مهم LM324-N قابلیت کار با ولتاژ تغذیه پایین و امکان استفاده با تغذیه تک‌قطبی است. این ویژگی باعث شده این آی‌سی در مدارهایی که دسترسی به تغذیه دوگانه وجود ندارد، کاربرد گسترده‌ای داشته باشد. همچنین محدوده گسترده ولتاژ کاری، مصرف جریان پایین و ساختار چندکاناله، آن را به گزینه‌ای مناسب برای طراحی مدارهای الکترونیکی عمومی تبدیل کرده است.این آپ‌امپ دارای ورودی‌های تفاضلی بوده و می‌تواند برای تقویت سیگنال‌های ضعیف، ساخت مدارهای فیلتر آنالوگ، مقایسه‌کننده‌ها، تقویت‌کننده‌های حسگر و مدارهای کنترل استفاده شود. پکیج SOIC-14 این نسخه برای مونتاژ سطحی طراحی شده و در تجهیزات الکترونیکی کوچک و بردهای فشرده کاربرد دارد.LM324-N به دلیل عملکرد پایدار، دسترسی آسان و سازگاری با بسیاری از طراحی‌های استاندارد آنالوگ، یکی از آی‌سی‌های پرکاربرد در پروژه‌های آموزشی، صنعتی و تعمیراتی محسوب می‌شود.

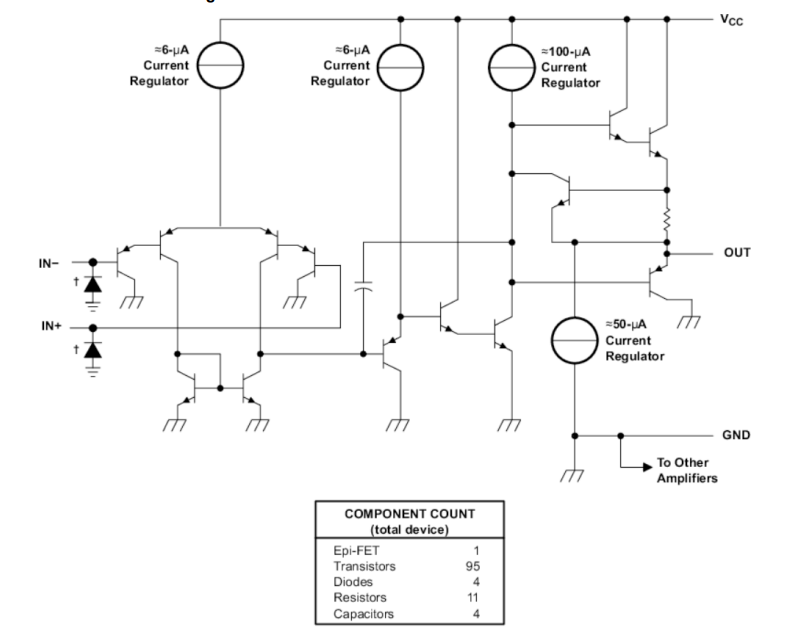

مشخصات

• مدل: LM324-N
• نوع قطعه: آپ‌امپ (Operational Amplifier)
• تعداد کانال: 4 کاناله
• نوع پکیج: SOIC-14
• روش نصب: SMD/SMT
• ولتاژ تغذیه کاری: 3V تا 32V
• ولتاژ تغذیه دوگانه: ±1.5V تا ±16V
• حداکثر ولتاژ تغذیه: 32V
• جریان خروجی هر کانال: 40mA
• پهنای باند بهره (GBP): 1MHz
• نرخ تغییرات خروجی (Slew Rate): 0.5V/µs
• نسبت حذف مد مشترک (CMRR): 65dB تا 85dB
• جریان بایاس ورودی: 100nA
• ولتاژ آفست ورودی: 7mV
• جریان مصرفی کاری: 180µA
• قابلیت Shutdown: ندارد
• نوع تغذیه: تک‌قطبی و دو‌قطبی
• دمای کاری: 0°C تا +70°C
• سری: LM324-N

کاربردهای رایج

LM324-N به دلیل داشتن چهار کانال آپ‌امپ مستقل و قابلیت کار با ولتاژهای پایین، در بسیاری از مدارهای آنالوگ مورد استفاده قرار می‌گیرد. این تراشه برای طراحی مدارهای تقویت، کنترل و پردازش سیگنال گزینه‌ای اقتصادی و کاربردی است.

• تقویت‌کننده سیگنال‌های آنالوگ
• مدارهای فیلتر فعال
• مدارهای مقایسه‌کننده ولتاژ
• تقویت‌کننده سنسورها
• مدارهای اندازه‌گیری الکترونیکی
• سیستم‌های کنترل صنعتی
• مدارهای پردازش سیگنال
• پروژه‌های آموزشی الکترونیک
• تجهیزات تست و آزمایشگاهی
• بردهای کنترل و اتوماسیون
