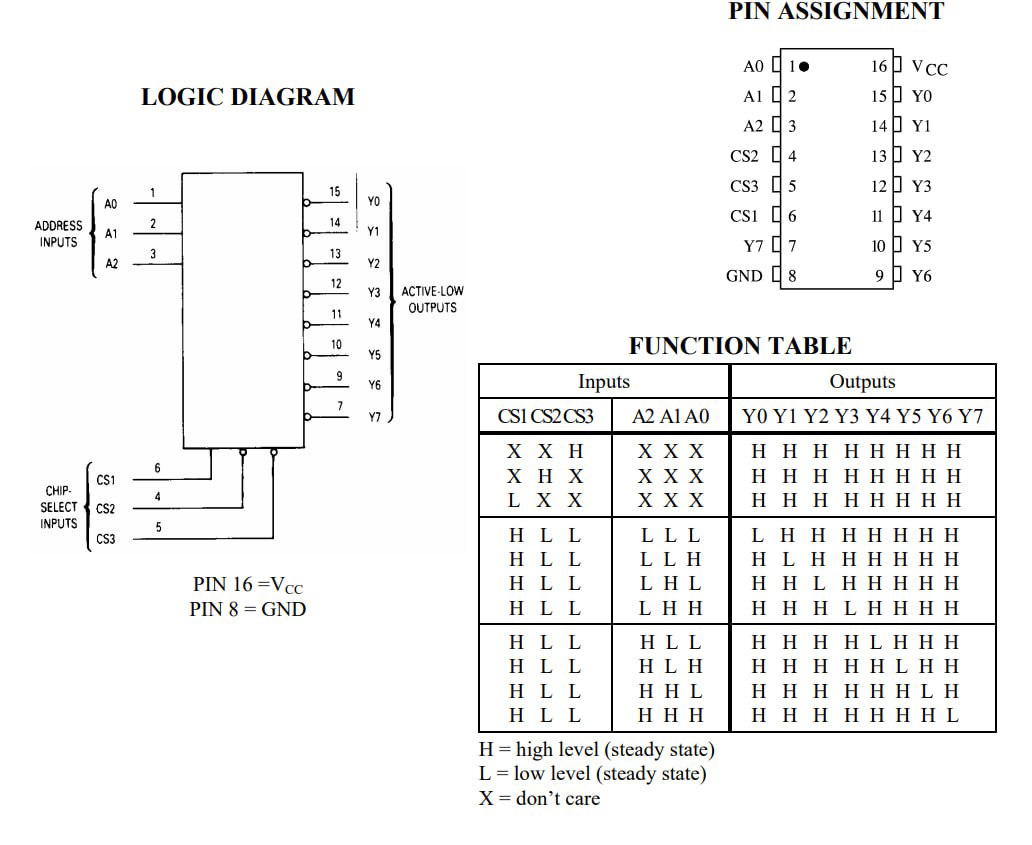

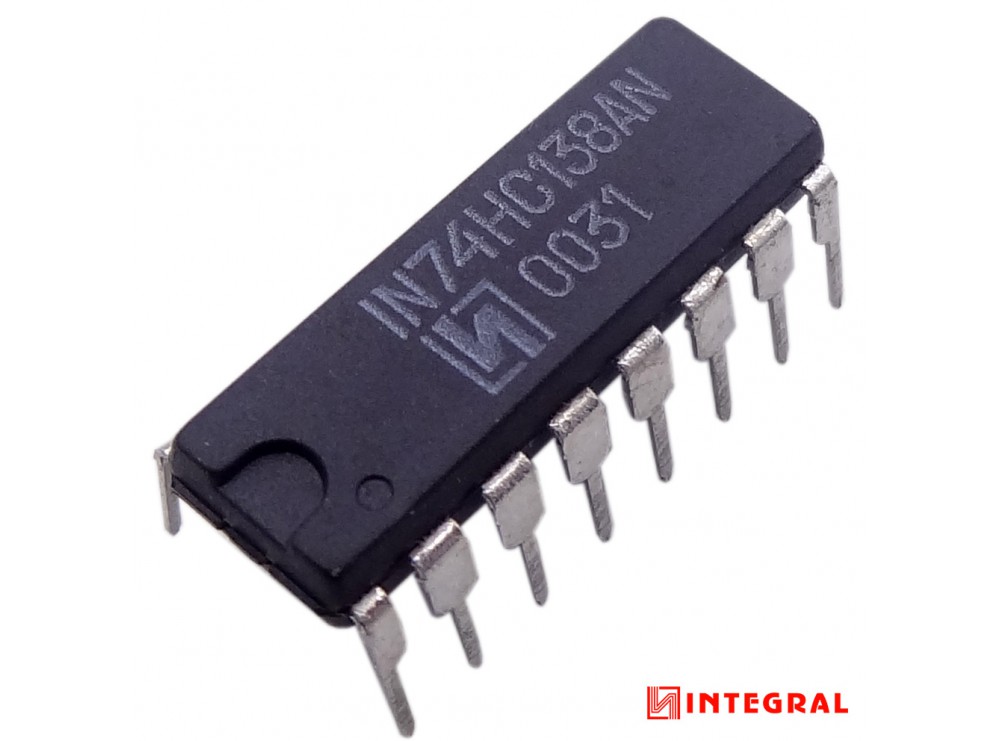

74HC138AN از خانواده High-Speed CMOS بوده و عملکرد یک دیکودر 3 به 8 و دمالتی‌پلکسر را در یک آی‌سی ارائه می‌دهد. این تراشه با دریافت یک کد باینری 3 بیتی روی ورودی‌ها، یکی از هشت خروجی را فعال کرده و سایر خروجی‌ها را غیرفعال نگه می‌دارد. این آی‌سی دارای سه پایه فعال‌سازی (Enable) است که امکان کنترل عملکرد، انتخاب تراشه و آبشاری کردن چندین دیکودر را فراهم می‌کند. سرعت بالا، مصرف توان پایین و سازگاری با مدارهای CMOS باعث شده این تراشه در تجهیزات دیجیتال، سیستم‌های مبتنی بر میکروکنترلر، حافظه و تجهیزات صنعتی کاربرد گسترده‌ای داشته باشد.

مشخصات

• برند: INTEGRAL
• مدل: 74HC138AN
• نوع قطعه: Decoder / Demultiplexer
• عملکرد: Decoder / Demultiplexer
• خانواده منطقی: HC
• تعداد مدار: 1
• تعداد ورودی: 3
• تعداد خروجی: 8
• زمان انتشار (Propagation Delay): 45ns
• محدوده ولتاژ تغذیه: 2V تا 6V
• محدوده دمای کاری: 40- تا 85+ درجه سانتی‌گراد
• نوع نصب: Through Hole (THT)
• پکیج: PDIP-16 (DIP-16)
• ارتفاع: 4.57mm
• طول: 19.3mm

کاربردهای رایج

تراشه 74HC138AN برای انتخاب یکی از چندین خروجی بر اساس ورودی‌های آدرس طراحی شده و یکی از پرکاربردترین آی‌سی‌ها در مدارهای دیجیتال، آدرس‌دهی حافظه و سیستم‌های مبتنی بر میکروکنترلر محسوب می‌شود.

• دیکود آدرس حافظه
• انتخاب تراشه (Chip Select)
• دمالتی‌پلکس کردن سیگنال
• گسترش تعداد خروجی‌ها
• مدارهای دیجیتال
• سیستم‌های مبتنی بر میکروکنترلر
• تجهیزات صنعتی
• بردهای آموزشی
• پروژه‌های FPGA و CPLD
