کانکتور USB Type‑C مادگی 16 پین یکی از کانکتورهای پرکاربرد در طراحی بردهای الکترونیکی مدرن است که برای انتقال داده و تأمین توان در دستگاه‌های قابل حمل استفاده می‌شود. این کانکتور از استاندارد مکانیکی USB Type‑C بهره می‌برد و به‌صورت نصب سطحی روی برد مدار چاپی (PCB) طراحی شده است. وجود 16 پین با فاصله 0.5 میلی‌متر امکان پیاده‌سازی خطوط تغذیه و سیگنال را در ابعاد فشرده فراهم می‌کند و آن را به گزینه‌ای مناسب برای دستگاه‌های کوچک و قابل حمل تبدیل می‌کند.

بدنه کانکتور از جنس LCP مشکی ساخته شده که مقاومت حرارتی بالا و پایداری مکانیکی مناسبی در فرآیندهای مونتاژ برد مانند لحیم‌کاری ریفلو ایجاد می‌کند. کنتاکت‌های داخلی از جنس مس بوده و با آبکاری طلا پوشش داده شده‌اند تا رسانایی الکتریکی بالا، کاهش مقاومت تماس و دوام مناسب در اتصال‌های مکرر فراهم شود. این ویژگی‌ها باعث می‌شود عملکرد پایدار در انتقال جریان تا 3 آمپر و ولتاژ 30 ولت تضمین شود.وجود 4 پایه نگهدارنده یا هولدر فلزی با فاصله 8.64 میلی‌متر باعث افزایش استحکام مکانیکی اتصال کانکتور به برد می‌شود و از جدا شدن یا آسیب دیدن آن در اثر وارد شدن نیرو هنگام اتصال و جدا کردن کابل جلوگیری می‌کند. به دلیل ابعاد کوچک و استاندارد بودن ساختار، این کانکتور در طیف گسترده‌ای از تجهیزات دیجیتال قابل حمل مانند پخش‌کننده‌های موسیقی، دوربین‌های دیجیتال، تجهیزات GPS و انواع گجت‌های USB استفاده می‌شود و می‌تواند در طراحی بردهای شارژ و انتقال داده نقش کلیدی داشته باشد.

مشخصات

• نوع کانکتور: USB Type‑C Female
• نسخه رابط: USB 3.1
• تعداد پین: 16
• فاصله پین‌ها: 0.5mm
• تعداد پایه نگهدارنده: 4
• فاصله پایه‌های نگهدارنده: 8.64mm

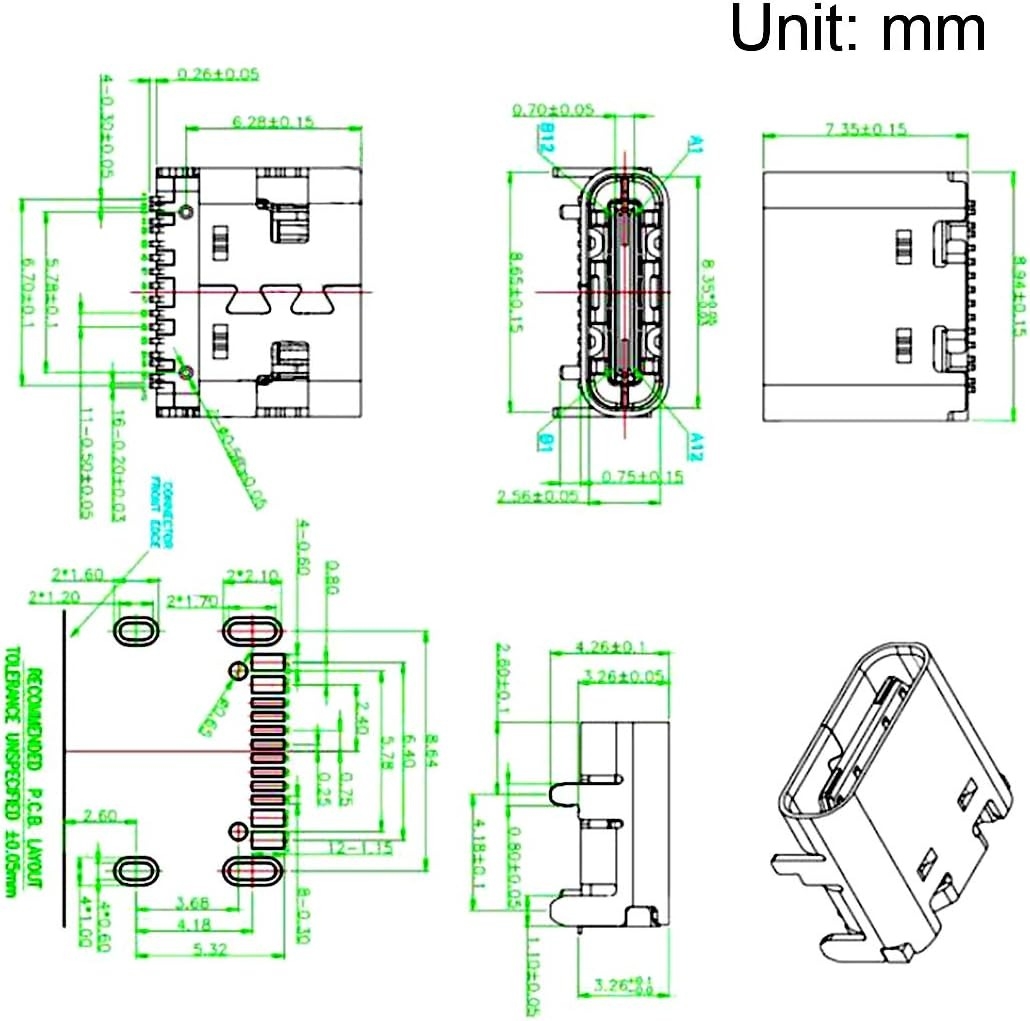

• ابعاد: 7.35mm  × 8.94mm  × 4.3mm
• حداکثر ولتاژ: 30V
• حداکثر جریان: 3A
• جنس کنتاکت: Copper
• جنس بدنه: LCP
• رنگ بدنه فلزی: Silver
• نوع نصب: PCB Mount

کاربردهای رایج

این کانکتور برای طراحان بردهای الکترونیکی که نیاز به یک رابط استاندارد، کوچک و مقاوم برای شارژ و انتقال داده دارند انتخاب مناسبی محسوب می‌شود. طراحی فشرده و استحکام مکانیکی مناسب آن باعث شده در بسیاری از دستگاه‌های قابل حمل و پروژه‌های DIY مورد استفاده قرار گیرد.

• طراحی برد شارژ دستگاه‌های الکترونیکی قابل حمل
• ساخت پاوربانک و ماژول‌های شارژ USB Type‑C
• استفاده در بردهای توسعه و پروژه‌های DIY
• تعمیر و تعویض سوکت شارژ دستگاه‌های دیجیتال
• استفاده در پخش‌کننده‌های MP3 و مدیا پلیرهای قابل حمل
• استفاده در دوربین‌های دیجیتال و تجهیزات تصویربرداری
• به‌کارگیری در دستگاه‌های GPS و تجهیزات ناوبری
• استفاده در پرینترهای قابل حمل و قاب عکس دیجیتال
• طراحی موس و کیبوردهای دارای اتصال USB
• ساخت کابل‌ها و رابط‌های مبتنی بر USB Type‑C
