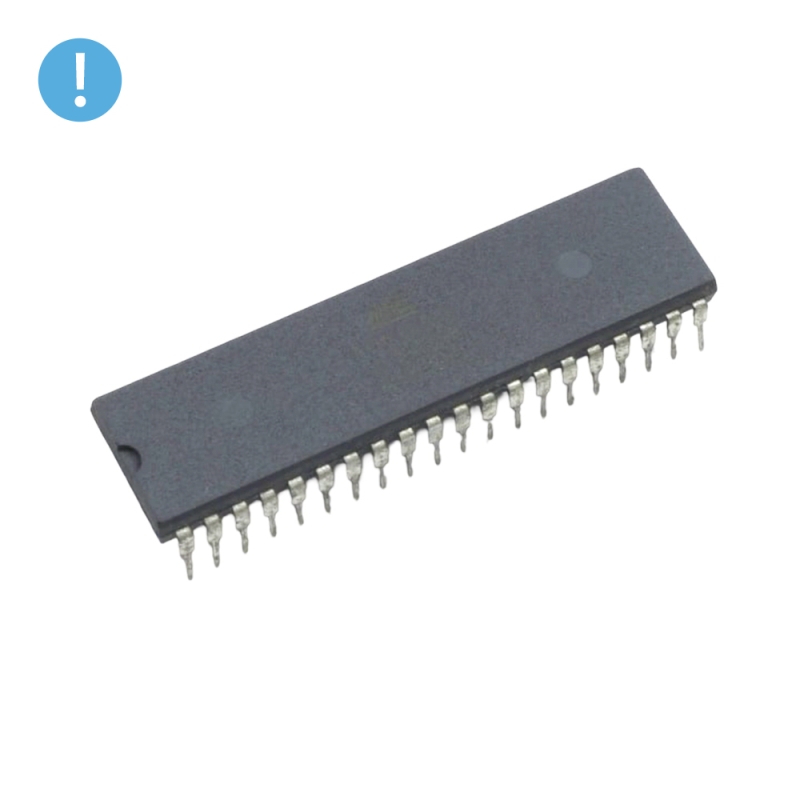

این میکروکنترلر بازسازی‌شده ATMEGA16A-PU با پکیج PDIP-40 مبتنی بر معماری AVR و هسته RISC هشت‌بیتی طراحی شده و با اجرای دستورها در یک سیکل کلاک، بازده پردازشی بالایی ارائه می‌دهد. فرآیند بازسازی شامل تست کامل نقشه پایه‌ها، ماژول‌های جانبی، برنامه‌پذیری حافظه، صحت تایمرها و رابط‌های ارتباطی است تا عملکرد آن بدون هیچ تفاوت عملی نسبت به نسخه اورجینال تضمین شود. وجود ماژول‌های USART، SPI و I2C امکان یکپارچه‌سازی ساده با دستگاه‌های جانبی را فراهم می‌کند و مبدل آنالوگ به دیجیتال داخلی قابلیت پردازش سیگنال‌های سنسورها را مهیا می‌سازد. این مدل دارای حافظه فلش، SRAM و EEPROM داخلی است و برای توسعه نرم‌افزارهای تعبیه‌شده ساختاری پایدار و قابل‌اعتماد فراهم می‌کند. با توان مصرفی پایین و کارکرد مطمئن در بازه دمایی صنعتی، این میکروکنترلر گزینه‌ای مناسب برای سیستم‌هایی است که نیازمند کنترل دقیق، پایداری بلندمدت و سازگاری کامل با ابزارهای توسعه AVR هستند.

مشخصات

• ولتاژ کاری: از 1.8V تا 5.5V
• فرکانس کاری: حداکثر 16MHz
• جریان مصرفی: در 1MHz و 1.8V مقدار 0.2mA
• (طبق دیتاشیت رسمی Microchip)
• ابعاد: 52.6mm × 13.9mm × 4.57mm برای پکیج PDIP-40
• نوع پکیج: PDIP-40
• ظرفیت حافظه فلش: 16KB
• ظرفیت SRAM: 1KB
• ظرفیت EEPROM: 512B
• تعداد خطوط I/O: تعداد 32 خط
• تعداد تایمرها: سه عدد (شامل 8bit و 16bit)
• رابط‌های ارتباطی: USART، SPI، I2C (TWI)
• دقت ADC: مبدل 10bit با چند ورودی
• دمای کاری: از -40°C تا +85°C

کاربردهای رایج

این میکروکنترلر بازسازی‌شده با ارائه عملکردی هم‌سطح نسخه اصلی، برای طراحی سامانه‌های کنترل تعبیه‌شده، پردازش سیگنال سنسورها و پروژه‌های مبتنی بر ارتباطات سریال مناسب است. ترکیب توان مصرفی کم، واحدهای جانبی کامل و سازگاری با ابزارهای توسعه AVR، آن را گزینه‌ای استاندارد برای پروژه‌های آموزشی، نیمه‌صنعتی و نمونه‌سازی سریع می‌سازد.

• پروژه‌های کنترل دیجیتال
• سیستم‌های مبتنی بر سنسور
• طراحی بردهای آموزشی AVR
• کنترلرهای موتور و درایورها
• سامانه‌های مانیتورینگ سبک
• بردهای توسعه سفارشی
• ارتباطات سریال صنعتی سبک
• اتوماسیون خانگی
• رباتیک پایه
• فرایندهای اندازه‌گیری و ثبت داده

Introduction

The ATMEGA16A-PU is a 16bit low power high performance CMOS Microcontroller is based on the AVR enhanced RISC architecture. The device features 16kB self-programming flash program memory, 1024B SRAM, 512-byte EEPROM, 8 channel 10-bit A/D converter and JTAG interface for on-chip-debug. The device achieves 16 MIPS throughput at 16MHz at 2.7 to 5.5V operation. By executing powerful instructions in a single clock cycle, the device achieves throughputs approaching 1 MIPS per MHz, allowing you to optimize power consumption versus processing speed. The AVR core combines a rich instruction set with 32 general purpose working registers. All the 32 registers are directly connected to the Arithmetic Logic Unit (ALU), allowing two independent registers to be accessed in one single instruction executed in one clock cycle. The resulting architecture is more code efficient while achieving throughputs up to ten times faster than conventional CISC microcontrollers.

Specification

Product Category: 8-bit Microcontrollers - MCU
Manufacturer: Microchip
RoHS: RoHS Compliant Details
Mounting Style: Through Hole
Package / Case: PDIP-40
Core:  AVR
Data Bus Width: 8 bit
Maximum Clock Frequency: 16 MHz
Program Memory Size: 16 kB
Data RAM Size: 1 kB
ADC Resolution: 10 bit
Operating Supply Voltage: 2.7 V to 5.5 V
Maximum Operating Temperature: + 85 C
Processor Series: megaAVR
Packaging: Tube
Brand: Microchip Technology / Atmel
Data RAM Type: SRAM
Data ROM Size: 512 B
Data ROM Type: EEPROM
Minimum Operating Temperature: - 40 C
Number of ADC Channels: 8
Number of I/Os: 32 I/O
Number of Timers/Counters: 3 Timer
