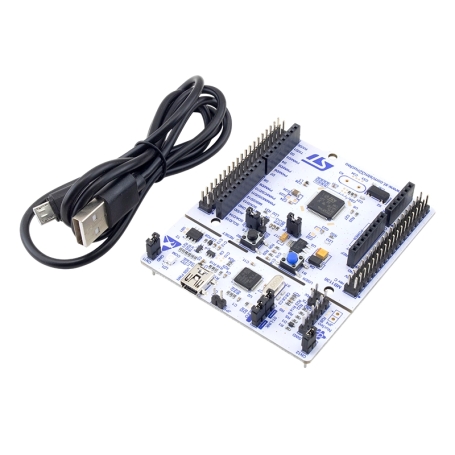

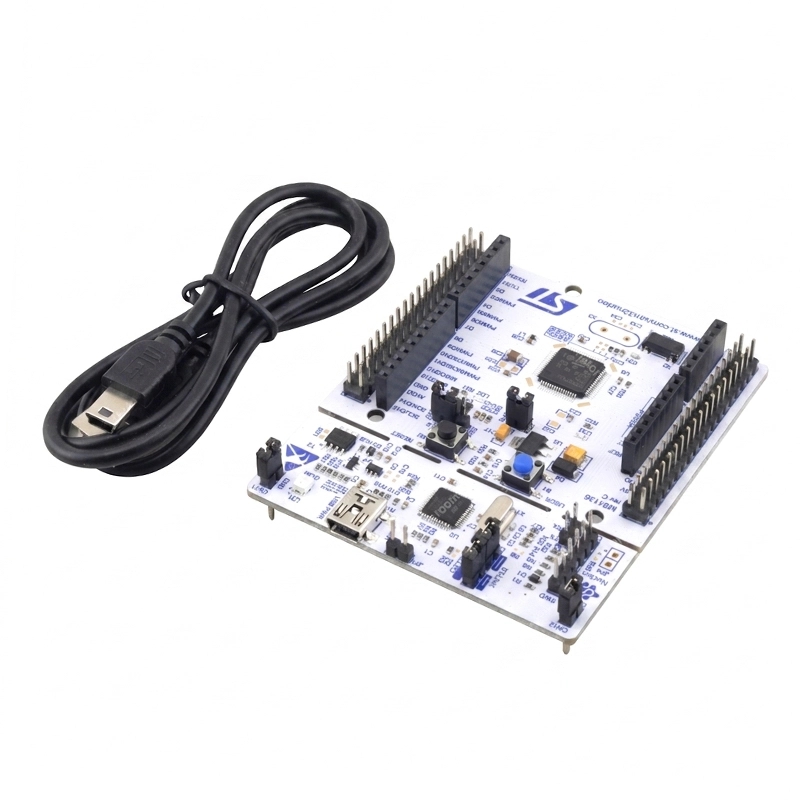

برد توسعه NUCLEO-F411RE برای ارزیابی، آموزش و توسعه پروژه‌های مبتنی بر میکروکنترلر STM32F411RET6 طراحی شده است. هسته Cortex-M4 همراه با FPU و دستورهای DSP امکان اجرای پردازش‌های کنترلی، محاسبات عددی و الگوریتم‌های پردازش سیگنال را فراهم می‌کند، در حالی که مجموعه متنوع رابط‌های ارتباطی دست طراح را برای اتصال سنسورها، نمایشگرها و سایر مدارهای جانبی باز می‌گذارد. وجود ST-LINK/V2-1 روی برد توسعه باعث می‌شود برای پروگرام و دیباگ معمول میکروکنترلر به پروگرامر جداگانه نیاز نباشد. این بخش از طریق USB امکانات پروگرام، Debug، Virtual COM Port و Mass Storage را در اختیار کاربر قرار می‌دهد.

کانکتورهای سازگار با Arduino Uno V3 امکان استفاده از بسیاری از شیلدهای دارای پین‌آرایی مناسب را فراهم می‌کنند و کانکتورهای ST morpho نیز دسترسی گسترده‌تری به پایه‌های STM32 می‌دهند. این ترکیب برای کاربرانی مناسب است که علاوه بر شروع سریع پروژه، به دسترسی مستقیم‌تر به امکانات میکروکنترلر نیاز دارند. منظور از سازگاری Arduino در این برد توسعه، ساختار کانکتورهای Arduino Uno V3 است و سازگاری هر شیلد از نظر سطح منطقی و نرم‌افزار باید جداگانه بررسی شود

مشخصات

• نوع: برد توسعه
• مدل: NUCLEO-F411RE
• خانواده: STM32 Nucleo-64
• سازنده: STMicroelectronics
• میکروکنترلر: STM32F411RET6
• معماری پردازنده: 32-bit Arm Cortex-M4
• واحد محاسباتی: FPU تک‌دقت و دستورهای DSP
• حداکثر فرکانس CPU: 100MHz
• حافظه Flash: 512KB
• حافظه SRAM: 128KB
• پکیج میکروکنترلر: LQFP64
• تعداد پایه میکروکنترلر: 64
• تعداد GPIO در پکیج LQFP64: تا 50
• ADC: یک مبدل 12-bit با حداکثر 16 کانال
• حداکثر نرخ ADC: 2.4MSPS
• USART: تا 3 رابط
• I2C: تا 3 رابط
• SPI: تا 5 رابط
• I2S: تا 5 رابط با امکان 2 رابط Full-Duplex
• SDIO: یک رابط
• USB میکروکنترلر: USB 2.0 OTG Full-Speed
• تایمر عمومی: 7 عدد
• تایمر Advanced-Control: یک عدد
• Watchdog: دو عدد Independent و Window
• رابط پروگرام و دیباگ داخلی: ST-LINK/V2-1
• رابط دیباگ: SWD
• کانکتور توسعه: Arduino Uno V3 و ST morpho
• رابط USB بخش ST-LINK: USB Mini-B
• LED: سه عدد شامل Communication، User و Power
• شستی: USER و RESET
• ورودی VIN: از 7V تا 12V
• ورودی E5V: از 4.75V تا 5.25V
• ورودی مستقیم 3.3V: از 3V تا 3.6V با شرایط تعیین‌شده برای تغذیه خارجی
• تغذیه از USB: USB VBUS
• ابعاد برد توسعه: حدود 70 × 82.5mm

کاربردهای رایج

برد توسعه NUCLEO-F411RE برای یادگیری STM32، آزمایش نرم‌افزارهای Embedded، ساخت نمونه اولیه و توسعه مدارهای کنترلی مناسب است. تنوع رابط‌های ارتباطی و دسترسی به GPIOها امکان اتصال انواع سنسورها و مدارهای جانبی را فراهم می‌کند و وجود FPU و DSP نیز آن را برای پروژه‌هایی شامل کنترل، جمع‌آوری داده، پردازش سیگنال و محاسبات عددی قابل استفاده می‌سازد.

• آموزش برنامه‌نویسی میکروکنترلرهای STM32
• ساخت نمونه اولیه سیستم‌های Embedded
• راه‌اندازی سنسورها و ماژول‌های ارتباطی
• پروژه‌های کنترل موتور و تولید PWM
• دیتالاگر و سیستم‌های جمع‌آوری داده
• پردازش سیگنال و محاسبات مبتنی بر FPU
• توسعه تجهیزات اندازه‌گیری و کنترل
• آزمایش شیلدهای سازگار با Arduino Uno V3
