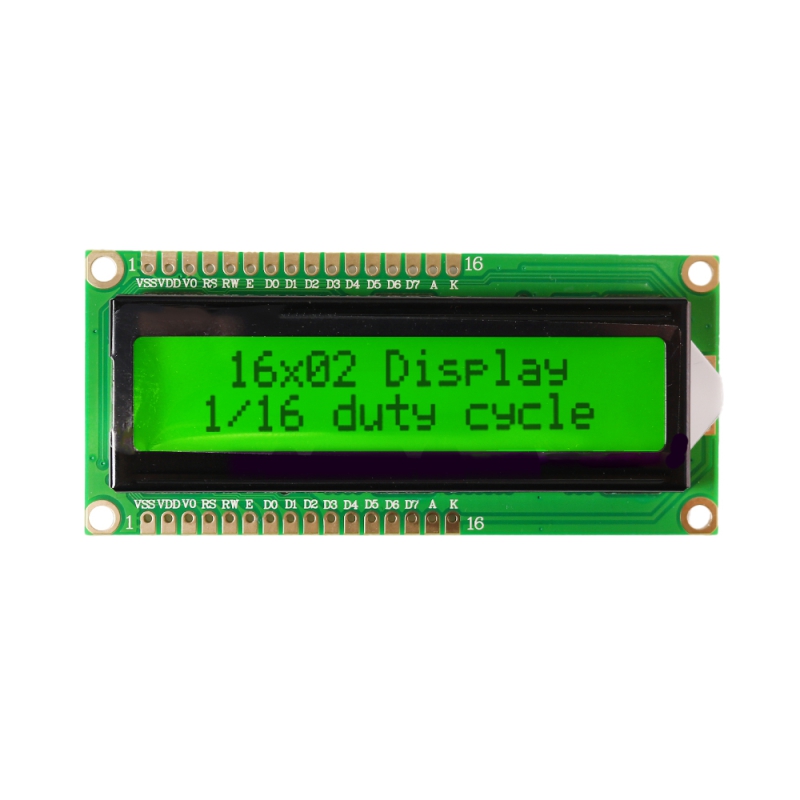

نمایشگر LCD کاراکتری 2x16 یکی از پرکاربردترین نمایشگرها در پروژه‌های الکترونیکی و سیستم‌های مبتنی بر میکروکنترلر است که قابلیت نمایش 16 کاراکتر در دو سطر را فراهم می‌کند. این نمایشگر با نور پس‌زمینه سبز (Green Backlight) خوانایی مناسبی در شرایط مختلف نوری ایجاد کرده و برای نمایش متن، اعداد و پیام‌های سیستمی بسیار مناسب است. این مدل دارای پین در دو طرف نمایشگر بوده که امکان انعطاف بیشتر در طراحی مدار و نصب روی بردهای مختلف را فراهم می‌کند. این LCD با ولتاژ 5 ولت کار می‌کند و به راحتی با میکروکنترلرهایی مانند Arduino، AVR، PIC و STM32 قابل راه‌اندازی است. همچنین با استفاده از درایور استاندارد HD44780 یا ماژول I2C می‌توان آن را به سادگی در پروژه‌های مختلف مورد استفاده قرار داد.

مشخصات فنی

• نوع نمایشگر: LCD کاراکتری
• مدل: C1602A
• تعداد سطر و ستون: 2x16 کاراکتر
• ابعاد خارجی: 80 × 36 × 11 میلی‌متر
• ابعاد ناحیه نمایش: 64.5 × 13.8 میلی‌متر
• حداکثر ولتاژ تغذیه: 5 ولت
• نور پس‌زمینه: دارد
• رنگ نور پس‌زمینه: سبز (Green)
• دمای کاری: 20- تا 70+ درجه سانتی‌گراد
• نوع پایه: پین دوطرفه (Dual Pin)
• نوع نصب: DIP / نصب روی برد
• پارت نامبر : LCD Module C1602A

پایه ها

VSS = زمین GND
VCC = تغذیه ۵ ولت
(VO (Display Contrast Pin = تنظیم شدت نور صفحه
(RS (Register Select = انتخاب رجیستر
(RW (Read/Write = پایه Read و Write
E = پایه Enable
D0 – D7 = پایه های دیتا
A = پایه Anode
K = پایه Cathode

کاربردهای رایج

نمایشگرهای LCD کاراکتری 2x16 به دلیل سادگی در راه‌اندازی و قابلیت نمایش متن، در بسیاری از پروژه‌های الکترونیکی و سیستم‌های کنترلی مورد استفاده قرار می‌گیرند. این نمایشگر برای نمایش اطلاعات سنسورها، پیام‌های سیستم، منوها و مقادیر اندازه‌گیری شده در دستگاه‌های مختلف بسیار کاربردی است.

• پروژه‌های آردوینو و میکروکنترلری
• نمایش اطلاعات سنسورها
• دستگاه‌های اندازه‌گیری دیجیتال
• سیستم‌های کنترلی و صنعتی
• پروژه‌های آموزشی و دانشجویی

Specification

>> Product Type: Character LCD Module
>> Display Format: 16*02 Characters
>> Interface: 6800 4-bit Parallel, 6800 8-bit Parallel
>> IC or Equivalent: AIP31066, HD44780, KS0066, SPLC780D
>> Font: English/Japanese
>> Outline Dimension: 80.00(W)x36.00(H)x11.00(T)mm
>> Visual Area: 66.00x16.00mm(C1) / 65.00x14.50mm(C2)
>> Active Area: 55.45x10.76mm(C1) / 55.70x11.00mm(C2)
>> Viewing Direction: 6:00
>> IC Package: COB
>> Power Supply (Type): 5.0V
