به همراه این ماژول، یک عدد تگ کارتی و یک عدد جاسوئیچی  13.56Mhz RFID هدیه داده می شود.

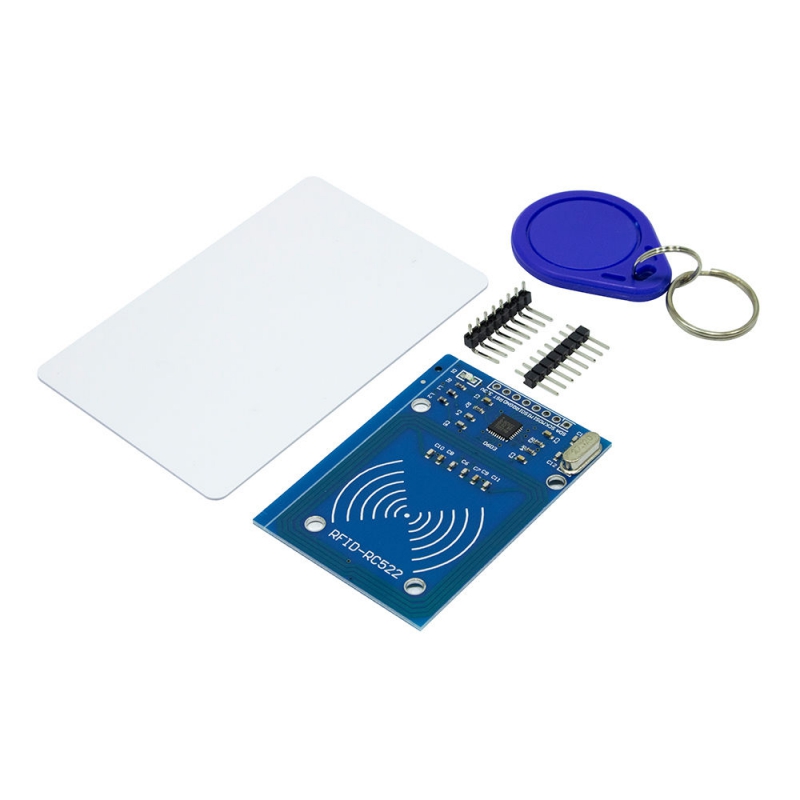

ماژول RFID مدل RC522 یک برد آماده برای ارتباط بدون تماس با کارت‌ها و تگ‌های RFID در فرکانس 13.56MHz است. این ماژول بر پایه تراشه MFRC522 ساخته شده و از استاندارد ISO/IEC 14443A و خانواده MIFARE پشتیبانی می‌کند. RC522 می‌تواند اطلاعات کارت‌های سازگار را بخواند و در کارت‌هایی که امکان نوشتن دارند، اطلاعات را نیز ثبت کند. ارتباط با میکروکنترلر از طریق SPI انجام می‌شود و خود تراشه MFRC522 از رابط‌های I2C و Serial UART نیز پشتیبانی می‌کند. آنتن RFID روی خود برد قرار دارد و برای استفاده معمول نیازی به آنتن خارجی نیست. این ماژول با تغذیه 3.3V کار می‌کند و برای اتصال به بردهایی مانند Arduino، ESP32 و دیگر میکروکنترلرها قابل استفاده است. RC522 برای پروژه‌هایی مانند کنترل ورود، حضور و غیاب، قفل الکترونیکی و شناسایی کارت مناسب است. همراه این ماژول یک کارت RFID و یک تگ جاسوئیچی 13.56MHz نیز ارائه می‌شود.

مشخصات

• نوع: ماژول RFID خواندن و نوشتن
• مدل: RC522
• تراشه اصلی: MFRC522
• فرکانس کاری: 13.56MHz
• ولتاژ تغذیه ماژول: 3.3V
• جریان مصرفی اعلام‌شده: 13 تا 26mA
• استاندارد ارتباط RFID: ISO/IEC 14443A
• پشتیبانی از کارت: MIFARE
• رابط ارتباطی اصلی ماژول: SPI
• رابط‌های پشتیبانی‌شده توسط MFRC522: SPI، I2C و Serial UART
• حداکثر سرعت رابط SPI تراشه: 10Mbit/s
• حداکثر سرعت ارتباط RFID: 848kBd
• ظرفیت بافر FIFO تراشه: 64Byte
• آنتن: داخلی روی برد
• ابعاد برد: حدود 40 × 60mm

پین‌ها و اتصالات

• SDA: انتخاب ماژول در ارتباط SPI و پایه SS یا CS
• SCK: کلاک ارتباط SPI
• MOSI: ارسال داده از میکروکنترلر به ماژول
• MISO: ارسال داده از ماژول به میکروکنترلر
• IRQ: خروجی وقفه
• GND: زمین تغذیه
• RST: ریست و کنترل Power-down
• 3.3V: ورودی تغذیه 3.3V

کاربردها

ماژول RC522 برای پروژه‌هایی استفاده می‌شود که نیاز به شناسایی افراد یا اشیا با کارت و تگ RFID دارند. با نزدیک کردن کارت سازگار به ماژول می‌توان شناسه یا اطلاعات آن را خواند و در صورت پشتیبانی کارت، اطلاعات موردنظر را نیز روی آن نوشت.

• سیستم‌های کنترل ورود و خروج
• دستگاه حضور و غیاب
• قفل الکترونیکی با کارت
• سیستم‌های شناسایی کاربر
• پروژه‌های خانه هوشمند
• ثبت و شناسایی کارت RFID
• پروژه‌های آموزشی Arduino و میکروکنترلر
• سیستم‌های فعال‌شونده با کارت یا تگ
