برد کمکی چیپ وایفای ESP8266 مناسب برای ماژول های ESP-07 / ESP-08 / ESP-12

3011012013
(3.8/24)

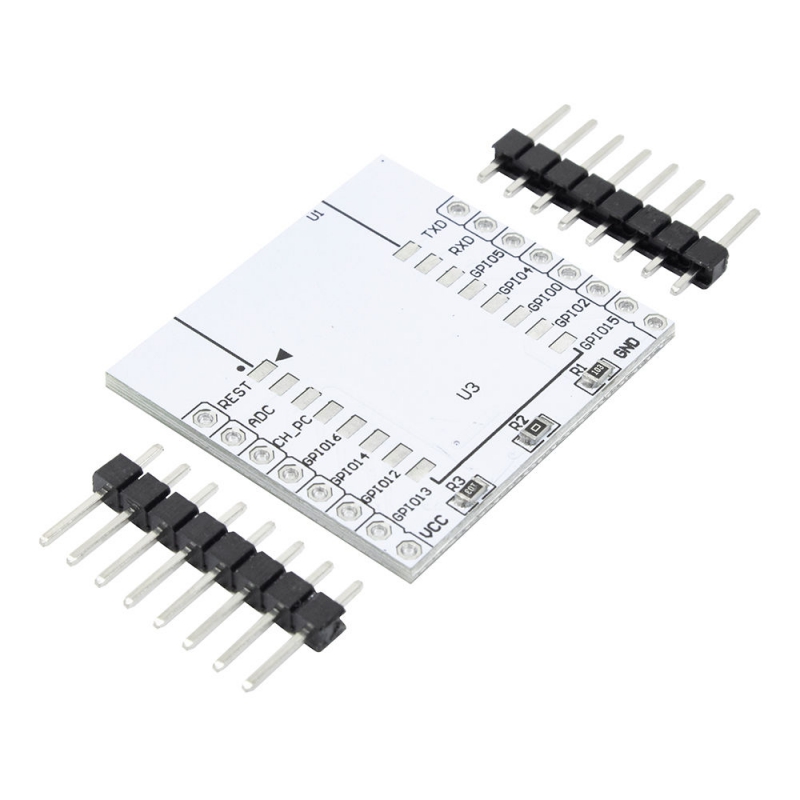

برد کمکی ESP8266 سازگار با ماژول های ESP-07 /ESP-08 /ESP-12 برای عمل تست، آپدیت و پروگرم

164,000‎ ریال (با مالیات) 164,000‎ ریال (بدون مالیات)

برد کمکی ESP8266 با پیکربندی پین های ماژول های ESP-07 / ESP-08 / ESP-12 سازگارمی باشد و با  پین‌های ورودی/خروجی (I/O)، پین های تغذیه و پین‌های UART یک راه حل ساده برای بیرون کشیدن پین های ESP8266 به صورت مجزا ارائه کرده است. این برد کمکی، یک سری پدهای قلع اندود دارد که  ESP8266را به خوبی در خود جای داده و به راحتی عمل تست، پروگرم یا آپدیت را انجام می دهد. همچنین می توان ماژول wifi را به PCB لحیم کرده وازآن استفاده نمود.


مشخصات

  •  نیاز به لحیم کاری دستی
  • دارای فوت پرینت رگولاتورV3.3 SMD
  • دارای صفحه آداپتور ماژول WIFI ESP8266
  • تعدا پایه ها: 16
  • به همراه 2 پین هدرنری 8×1
  • ابعاد:31 ×28  میلی متر

Description

These SMD ESP8266 modules have an unfriendly pin pitch. But by use of this adapter PCB, you can solder ESP-07, ESP-08 or ESP-12E modules and can use your favourite ESP8266 SMD modules on breadboards or perforated  boards.
ESP8266 adapter plate compatible with the ESP07, ESP08, and ESP12. Because soldering the ESP modules is not always easy, this adapter plate is available. The WiFi module can be soldered to the PCB, wherein they are connected to connection points indicated by headers.
On the bottom layer, there is a land pattern for a 3.3V regulator. To use a 3.3V regulator you will need to desolder 0 Ohm jumper resistor R2.(middle resistor) The VCC pin then becomes 4.5V to the 9V power input.

Features

It features reserved land-pattern for the 3.3V regulator
It includes a 10K pull-up resistor populated on the PCB
Compatible with the ESP-07 / ESP-08 / ESP-12  ESP8266 Wifi Module
Dimensions: 31 x 28mm

کالاهای مرتبط
امتیاز شما
  • محمد مهدی حسن پور | 10ماه قبل

    سلام و عرض ادب لطفاً طریقه متصل کردن سخت افزاری را توضیح بدید تا همه مطلع شن با هر رگولاتوری کار نمیکنه و اگر رگلاتور ams1117_3.3 ولت استفاده کنید اگر از 3.3 بیشتر بدید ماژول میسوزه برای این کار بایست مقاومت 0 اهم را برداشته چون در مسیر ولتاژ ورودی گذاشته شده و پایه vuot یا پایه دو رگلاتور را به پایه سمت راستی متصل کرده و پایه vin یا پایه 3 رگولاتور را به پایه پایه وسطی ماژول لحیم کنید تا اصولی کار کند من خودم به شخص 4 تا ماژول رو خراب کردم تا متوجه شدم و اگر کسی سخت افزار را به مدلی که خود سایت گفته وصل کند و اگر پنج ولت به ورودی اعمال کند ماژول کار میکند اما در کوتاه ترین مدت ماژول از کار خواهد افتاد لطفاً در مشخصات کالا اطلاع رسانی کنید و دوستان حتما قبل از خرید یک قطعه حتما نظر ها را بخوانید قبل من هم این اطلاع رسانی را بعضی از دوستان کرده اند
    پاسخ | گزارش
    0 thumb_down
    5 thumb_up
  • پارسا . | حدود 1 سال قبل

    میتونم کد بریزم روش بعد استفاده کنم؟؟ راه اندازی میکنه esp 8266
    پاسخ | گزارش
    0 thumb_down
    0 thumb_up
    • ادمین | حدود 1 سال قبل

      برای دریافت پاسخ سریع و جامع در مورد سوالات علمی و فنی خواهشمند است به انجمن های تخصصی برق و الکترونیک ECA مراجعه فرمایید. (www.eca.ir/forums)
      پاسخ | گزارش
      0 thumb_down
      0 thumb_up
  • امین فلاح زاده | حدود 1 سال قبل

    میشه با یک لحیم عادی پایه های ESP-12 رو بهش لحیم نمود؟
    پاسخ | گزارش
    0 thumb_down
    0 thumb_up
    • ادمین | حدود 1 سال قبل

      سلام بلی می توانید استفاده نمایید
      پاسخ | گزارش
      0 thumb_down
      0 thumb_up
  • امیرحسین سبحانی | حدود 1 سال قبل

    سلام به esp07 میخوره؟
    پاسخ | گزارش
    0 thumb_down
    0 thumb_up
    • ادمین | حدود 1 سال قبل

      سلام بلی می توانید برای ماژول های ESP-07 / ESP-08 / ESP-12 استفاده نمایید
      پاسخ | گزارش
      0 thumb_down
      0 thumb_up
  • امیر عطا علیپور | حدود 1 سال قبل

    سلام لطفا برد کمکی ESP32 رو هم موجود کنید
    پاسخ | گزارش
    0 thumb_down
    1 thumb_up
ویرایش نظر
  یا لغو
