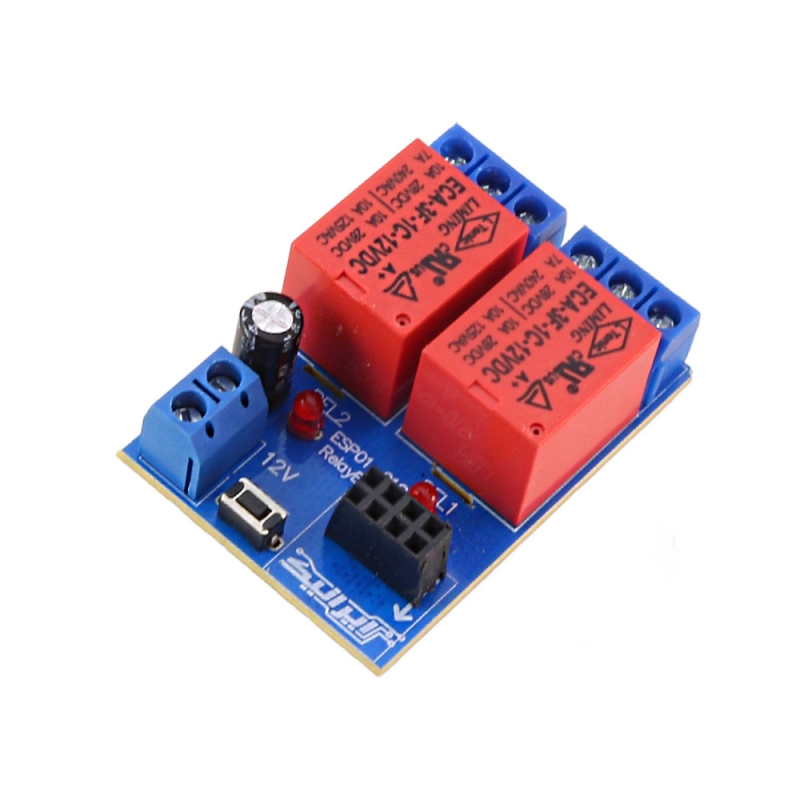

برد توسعه دو رله 12 ولت ESP8266 ایرانیک برای ساخت سیستم‌های کنترل از راه دور، اتوماسیون خانگی و پروژه‌های اینترنت اشیا طراحی شده است. این برد فضای لازم برای نصب ماژول Wi-Fi مدل ESP-01 یا ESP-01S را در اختیار کاربر قرار می‌دهد و با استفاده از دو رله داخلی، فرمان‌های نرم‌افزاری ماژول را به قطع و وصل تجهیزات الکتریکی تبدیل می‌کند.
مهم‌ترین مزیت این برد، تجمیع بخش کنترل بی‌سیم، تغذیه و رله‌ها روی یک مدار آماده است. به‌این‌ترتیب، برای راه‌اندازی یک کنترلر Wi-Fi دوکاناله نیازی به طراحی جداگانه مدار رله، سیم‌کشی متعدد و ساخت برد اختصاصی ندارید. این ویژگی می‌تواند زمان مونتاژ و خطاهای احتمالی در نمونه‌سازی پروژه را کاهش دهد.
دو رله برد به پایه‌های GPIO0 و GPIO2 ماژول ESP8266 متصل شده‌اند. در نتیجه، هر خروجی را می‌توان از طریق برنامه نوشته‌شده روی ESP-01 یا ESP-01S کنترل کرد. بسته به نرم‌افزار و زیرساخت مورد استفاده، امکان فرمان‌دهی از طریق شبکه محلی، رابط وب، تلفن همراه یا اینترنت وجود دارد.
تغذیه برد از طریق ورودی 12 ولت DC تأمین می‌شود؛ بنابراین می‌توان آن را به‌راحتی در سیستم‌هایی به کار برد که منبع تغذیه 12 ولت در دسترس دارند، مانند تابلوهای کنترلی، سیستم‌های حفاظتی، تجهیزات خودرویی یا پروژه‌های اتوماسیون سبک. دکمه Reset سخت‌افزاری نیز راه‌اندازی مجدد ماژول را بدون قطع کامل سیم‌کشی تغذیه ساده‌تر می‌کند.
کنتاکت هر رله برای ولتاژ AC تا 220 ولت و جریان نامی اعلام‌شده تا 10 آمپر در نظر گرفته شده است. بااین‌حال، جریان قابل‌استفاده واقعی به نوع بار، مدت زمان روشن بودن، جریان راه‌اندازی و شرایط نصب بستگی دارد. برای بارهای موتوری، القایی یا تجهیزات دارای جریان هجومی، انتخاب حاشیه ایمنی و استفاده از حفاظت مناسب ضروری است.
این برد برای کاربرانی مناسب است که قصد دارند با هزینه و پیچیدگی کمتر، یک کنترلر Wi-Fi دوخروجی بسازند و منطق عملکرد آن را متناسب با پروژه خود برنامه‌ریزی کنند.

چرا این کالا؟
این برد مسیر ساخت یک کنترلر بی‌سیم دوکاناله را کوتاه‌تر می‌کند. به‌جای تهیه و اتصال جداگانه رله‌ها، مدار راه‌انداز، سوکت ماژول و بخش تغذیه، اجزای اصلی روی یک برد آماده در اختیار شما قرار می‌گیرند.
امکان کنترل مستقل دو رله باعث می‌شود بتوان دو وسیله یا دو بخش از یک سیستم را با یک ماژول ESP8266 مدیریت کرد. این قابلیت برای کنترل روشنایی، پمپ، شیر برقی، فن، هیتر یا ورودی فرمان کنتاکتوری کاربرد دارد.
سازگاری با ESP-01 و ESP-01S نیز به کاربر اجازه می‌دهد منطق کنترلی موردنیاز خود را توسعه دهد؛ از یک کنترل ساده در شبکه داخلی گرفته تا اتصال به پنل وب، سرور MQTT یا سامانه‌های اتوماسیون، مشروط بر آنکه نرم‌افزار مناسب روی ماژول پروگرام شود.
ورودی 12 ولت، این برد را برای پروژه‌هایی مناسب می‌کند که از قبل دارای منبع تغذیه 12 ولت هستند. وجود دکمه Reset و فایل نمونه تست پایه‌ها نیز فرایند آزمایش و عیب‌یابی اولیه را ساده‌تر می‌کند.

ویژگی‌ها

• کنترل مستقل دو خروجی الکتریکی از طریق پایه‌های GPIO0 و GPIO2
• مناسب برای ساخت تجهیزات کنترل از راه دور مبتنی بر Wi-Fi
• سازگار با ماژول‌های ESP8266 مدل ESP-01 و ESP-01S
• دارای دو رله روی برد و کاهش نیاز به مدار راه‌انداز جداگانه
• ورودی تغذیه 12 ولت DC، مناسب برای بسیاری از سیستم‌های کنترلی
• قابلیت استفاده در شبکه محلی یا اینترنت، متناسب با برنامه نوشته‌شده
• دارای دکمه Reset سخت‌افزاری برای راه‌اندازی مجدد آسان‌تر ماژول
• مناسب برای نمونه‌سازی سریع پروژه‌های خانه هوشمند و IoT
• امکان کنترل بارهای AC از طریق کنتاکت‌های ایزوله رله

مشخصات فنی

• مدل: برد توسعه دو رله ESP8266 مدل 12 ولت
• نوع کالا: برد توسعه و کنترل رله Wi-Fi
• ماژول سازگار: ESP8266 مدل ESP-01 و ESP-01S
• ولتاژ تغذیه برد: 12 ولت DC
• تعداد رله: 2 عدد
• پایه کنترل رله اول و دوم: GPIO0 و GPIO2
• حداکثر ولتاژ اعلام‌شده برای کنتاکت رله: 220 ولت AC
• حداکثر جریان نامی اعلام‌شده برای هر رله: 10 آمپر
• کنترل خروجی‌ها: قابل برنامه‌ریزی از طریق ماژول ESP8266
• رابط بی‌سیم: Wi-Fi از طریق ماژول ESP-01 یا ESP-01S
• کلید سخت‌افزاری: دکمه Reset
• اقلام همراه: برد توسعه
• ماژول ESP8266: همراه کالا نیست و باید جداگانه تهیه شود

کاربردها

این برد برای مهندسان الکترونیک، دانشجویان، سازندگان پروژه‌های DIY، توسعه‌دهندگان اینترنت اشیا و تکنسین‌هایی مناسب است که به کنترل بی‌سیم دو خروجی نیاز دارند. وجود رله‌های آماده و سوکت سازگار با ESP-01 و ESP-01S، ساخت نمونه اولیه را سریع‌تر می‌کند و نیاز به طراحی مدار رله مجزا را کاهش می‌دهد.
کاربر می‌تواند متناسب با برنامه نوشته‌شده، رله‌ها را از طریق یک صفحه وب محلی، اپلیکیشن، سرور اینترنتی یا پروتکل‌هایی مانند MQTT کنترل کند. این برد بیشترین ارزش را در پروژه‌هایی ایجاد می‌کند که دو وسیله باید به‌صورت مستقل روشن و خاموش شوند و دسترسی از راه دور یا اجرای فرمان‌های زمان‌بندی‌شده موردنیاز باشد.

کاربردهای رایج:

• کنترل دو مدار روشنایی از طریق Wi-Fi
• مدیریت پمپ آب یا سیستم آبیاری
• کنترل فن، هیتر یا تجهیزات تهویه
• اتوماسیون گلخانه و محیط‌های پرورش
• کنترل تجهیزات برقی ویلا، باغ یا کارگاه
• ساخت کلید هوشمند دوکاناله
• کنترل شیر برقی یا ورودی کنتاکتور
• اجرای پروژه‌های آموزشی اینترنت اشیا
• روشن و خاموش کردن تجهیزات از طریق پنل وب
• اتصال تجهیزات الکتریکی به سامانه‌های خانه هوشمند

پروژه‌های پیشنهادی

• کلید Wi-Fi دوکاناله با پنل کنترل تحت وب
• کنترل هوشمند پمپ و روشنایی گلخانه
• کنترل دو وسیله برقی از طریق MQTT و Home Assistant
• سیستم زمان‌بندی روشنایی ویلا یا باغ
• کنترل فن و هیتر بر اساس داده سنسور دما

نکات مهم خرید

• ماژول ESP-01 یا ESP-01S همراه برد ارائه نمی‌شود و باید جداگانه خریداری شود.
• ماژول ESP8266 باید پیش از استفاده با برنامه مناسب پروگرام شود.
• پایه‌های GPIO0 و GPIO2 در فرایند بوت ESP8266 نقش دارند؛ بنابراین وضعیت خروجی‌ها و منطق برنامه باید با شرایط راه‌اندازی ماژول هماهنگ شود.
• برای تغذیه، از منبع 12 ولت DC پایدار با ظرفیت جریان مناسب استفاده کنید.
• مقدار 10 آمپر، حداکثر جریان نامی اعلام‌شده برای کنتاکت رله است و به معنی مناسب بودن برد برای تمام بارهای 10 آمپری نیست.
• برای موتور، پمپ، کمپرسور، ترانس، هیتر و بارهای دارای جریان راه‌اندازی بالا، حاشیه ایمنی، حفاظت اضافه‌جریان و در صورت نیاز کنتاکتور در نظر بگیرید.
• هنگام کار با برق شهر 220 ولت، فاصله عایقی، محفظه غیرقابل‌دسترس، فیوز مناسب و اصول ایمنی برق رعایت شود.
• نصب و سیم‌کشی بخش برق شهر باید توسط فرد دارای دانش فنی انجام شود.
• برد را در فضای بسته بدون تهویه یا در مجاورت رطوبت و مواد رسانا نصب نکنید.

سوالات متداول

• آیا ماژول ESP8266 همراه برد ارسال می‌شود؟
  خیر. این کالا شامل برد توسعه است و ماژول ESP-01 یا ESP-01S باید جداگانه تهیه شود.
• این برد با چه ماژول‌هایی سازگار است؟
  برد برای استفاده با ماژول‌های ESP8266 مدل ESP-01 و ESP-01S طراحی شده است.
• آیا دو رله را می‌توان جداگانه کنترل کرد؟
  بله. رله‌ها به پایه‌های GPIO0 و GPIO2 متصل هستند و می‌توان با برنامه‌نویسی مناسب، هرکدام را مستقل کنترل کرد.
• آیا بدون برنامه‌نویسی قابل استفاده است؟
  برای عملکرد دلخواه باید Firmware یا برنامه مناسب روی ESP8266 نصب شود. صفحه کالا فایل نمونه تست پایه‌ها را ارائه می‌کند، اما منطق نهایی کنترل باید متناسب با پروژه تنظیم شود.
• آیا می‌توان برد را با موبایل کنترل کرد؟
  بله، به شرط آنکه برنامه مناسب برای ESP8266 و رابط کنترلی موردنیاز، مانند صفحه وب، اپلیکیشن یا سرور IoT، پیاده‌سازی شده باشد.
• آیا برای کنترل وسایل 220 ولت مناسب است؟
  کنتاکت رله‌ها برای بار AC تا 220 ولت و جریان نامی اعلام‌شده تا 10 آمپر در نظر گرفته شده‌اند. نوع بار، جریان راه‌اندازی و شرایط نصب باید پیش از اتصال بررسی شود.
• چه منبع تغذیه‌ای نیاز دارد؟
  برد به منبع تغذیه 12 ولت DC پایدار نیاز دارد. ظرفیت جریان آداپتور باید متناسب با مصرف برد، ماژول ESP8266 و فعال شدن رله‌ها انتخاب شود.
• آیا برای پمپ یا موتور قابل استفاده است؟
  امکان صدور فرمان برای چنین تجهیزاتی وجود دارد، اما بارهای موتوری جریان راه‌اندازی و نویز الکتریکی بالاتری دارند. برای توان‌های بالا بهتر است رله برد، ورودی یک کنتاکتور یا رله قدرت مناسب را کنترل کند.

فایل های مورد نیاز:

شماتیک برد توسعه (برای دانلود کلیک کنید)

برنامه نمونه تست پایه های ماژول  (برای دانلود کلیک کنید)
