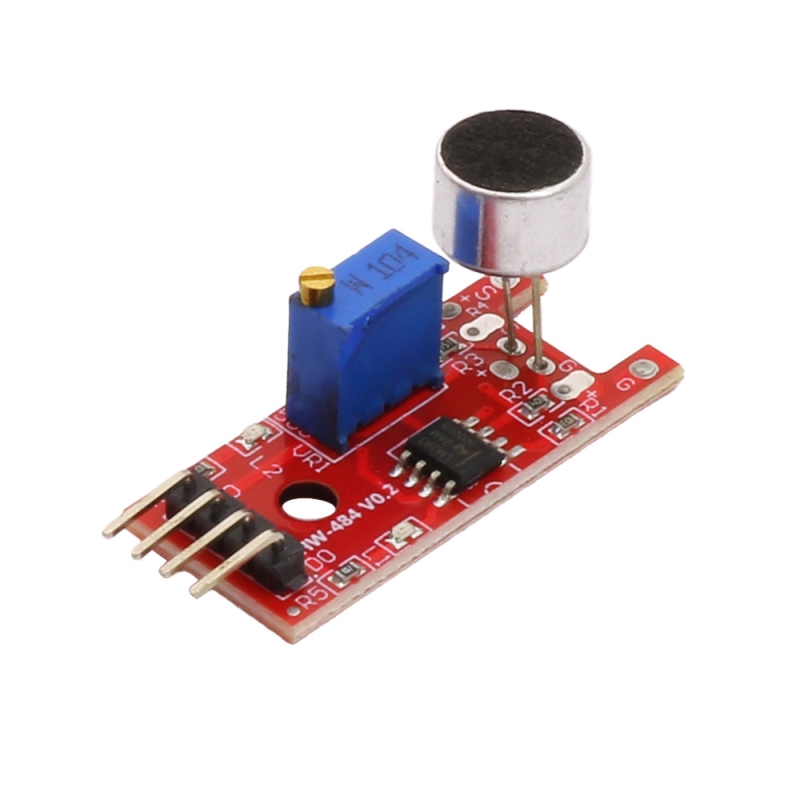

این ماژول مجهز به یک میکروفن خازنی و تقویتکننده عملیاتی (Op-Amp) داخلی است که امکان دریافت و پردازش صداهای محیطی را فراهم میکند. خروجی دیجیتال این ماژول بر اساس سطح حساسیتی که توسط مولتیترن (پتانسیومتر چند دور) تنظیم میکنید، فعال یا غیرفعال میشود. بدین ترتیب میتوان آن را بهعنوان یک سنسور تشخیص صدا یا تشخیص ضربه مورد استفاده قرار داد. علاوه بر خروجی دیجیتال، یک خروجی آنالوگ نیز در نظر گرفته شده که شدت سیگنال صوتی دریافتشده را بهصورت ولتاژ متغیر ارائه میدهد. این ویژگی موجب میشود تا بتوان از ماژول هم در کاربردهای ساده تشخیص صدا و هم در پروژههای پردازش سیگنال صوتی استفاده کرد. ماژول با تغذیه 5 ولت کار میکند و بهسادگی با انواع بردهای میکروکنترلر از جمله Arduino، STM32 و ESP سازگار است.
مشخصات
- ولتاژ کاری: 5V DC
- ابعاد: 35 × 15 × 14 میلیمتر
- وزن: حدود 3 گرم
- خروجیها: دیجیتال (D0) و آنالوگ (A0)
- امکان تنظیم حساسیت با مولتیترن
- میکروفن: خازنی (Electret)
- LED وضعیت برای نمایش خروجی دیجیتال
- سازگار با انواع بردهای آردوینو و میکروکنترلر
کاربردهای رایج
- تشخیص صدا در پروژههای هوشمند
- راهاندازی آلارم با صدای دست زدن یا ضربه
- ورودی صوتی برای پروژههای Arduino / STM32
- اندازهگیری شدت صدا با خروجی آنالوگ
- پروژههای امنیتی و مانیتورینگ صوتی
- کیتهای آموزشی و تست میکروکنترلر
1. اتصال دیجیتال (D0)
-
- VCC → 5V آردوینو
- GND → GND آردوینو
- D0 → یکی از پایههای دیجیتال آردوینو (مثلاً D3)
- عملکرد در اتصال دیجیتال
-
- وقتی شدت صدا از حد تنظیمشده توسط مولتیترن بیشتر شود، خروجی D0 High/Low میشود (مثل یک کلید).
- برای مثال میتوان LED را به پین 13 وصل کرد تا هنگام تشخیص صدا روشن شود.
-
2. اتصال آنالوگ (A0)
-
- VCC → 5V آردوینو
- GND → GND آردوینو
- A0 → یکی از پایههای آنالوگ آردوینو (مثلاً A5)
- عملکرد در اتصال آنالوگ
-
- خروجی A0 یک ولتاژ متناسب با شدت صدا تولید میکند. این مقدار بین 0 تا 1023 (10 بیت ADC آردوینو) قابل خواندن است.
- میتوان از آن برای اندازهگیری شدت نسبی صدا یا اجرای پروژههای پردازش سیگنال استفاده کرد.
-
Specification
Color:red
Operating voltage: 5 V
Size: 35 x 15 x 14mm
Weight:3g
Digital Output
int Led=13;//define LED interface
int buttonpin=3 //Define D0 Sensor Interface
int val;//define numeric variables val
Analog Output
int sensorPin = A5; // select the input pin for the potentiometer
int ledPin = 13; // select the pin for the LED
int sensorValue = 0; // variable to store the value coming from the sensor
-
حمید ایلدرآبادی | 9ماه قبل دوستان توجه کنید که این ماژول پری آمپلی فایر محسوب نمیشه و فقط سنسور صدا هستش و اون خروجی آنالوگ هم فقط خروجی میکروفن بایاس شده است و هیچ تقویتی نشده. لینک زیر شماتیک ماژول رو داره. ممنون میشم اگه این شماتیک هم در توضیحات اضافه بشه
https://easyeda.com/modules/KY-038-Microphone-sound-sensor-module-2_355a3a7669934a72b7cf40b94f44e0fb -
امیرمهدی نوروزی | حدود 1 سال قبل با سلام و درود لطفا یک آمپلیفایر برای این میکروفن معرفی کنید
-
ادمین | حدود 1 سال قبل سلام
برای این مدل آمپلی نداریم
-
-
امیر حسین صابری | حدود 1 سال قبل سلام من میخواستم این ماژول رو به Sim800c متصل کنم آیا جواب میده درصورتی که جواب نمیده ی میکروفن دیگه پیشنهاد کنید ممنون
-
ادمین | حدود 1 سال قبل برای دریافت پاسخ سریع و جامع در مورد سوالات علمی و فنی خواهشمند است به انجمن های تخصصی برق و الکترونیک ECA مراجعه فرمایید. (www.eca.ir/forums)
-
-
رضا شهبازیان | بیش از 2 سال قبل از این ماژول برای اتصال به پین های میکروفن ماژول Sim800L می توان استفاده کرد؟
اگه میشه، نحوه اتصال پین ها رو می فرمایید؟-
ادمین | بیش از 2 سال قبل سلام ، برای این منظور تست نشده است.
-
-
مرتضی صباغی کناری | بیش از 2 سال قبل سلام.
آیا از این قطعه میتوان برای ضبط صدا و یا پردازش صوت استفاده کرد یا خیر ؟-
ادمین | بیش از 2 سال قبل سلام ، بر روی این ماژول تست نشده است
می توانید از ماژول تشخیص فرامین صوتی - تشخیص صدا همراه با میکروفن
-
