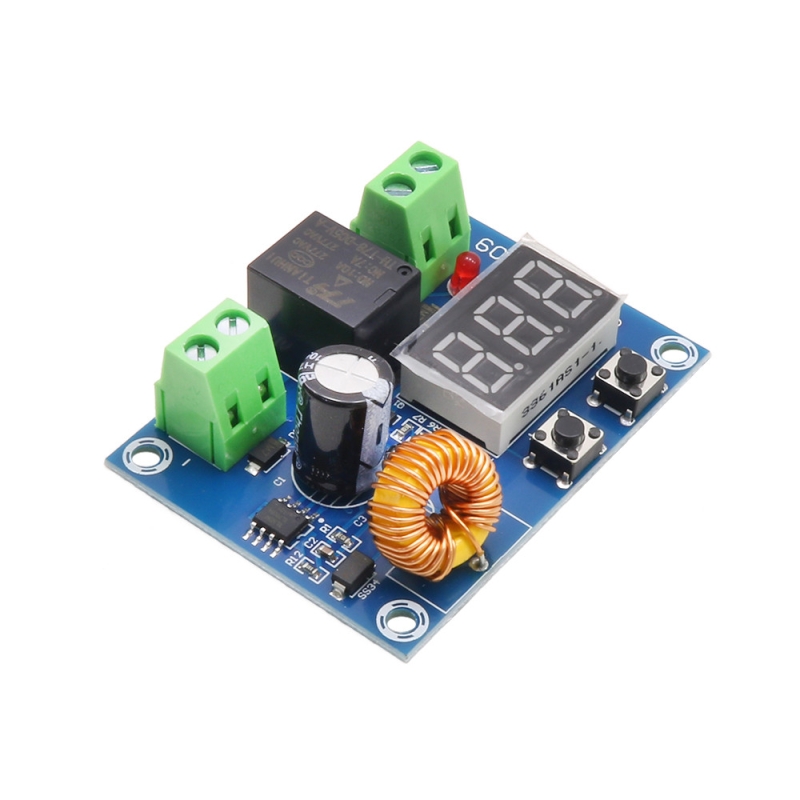

ماژول XH-M609 یک برد کنترلی پیشرفته جهت محافظت از باتریهای DC با ولتاژهای بین 7 تا 80 ولت است که با بهرهگیری از یک رله توان بالا و نمایشگر دیجیتال، امکان تنظیم آستانهی ولتاژ دشارژ را برای کاربر فراهم میکند. عملکرد این ماژول بهگونهای طراحی شده که بهمحض افت ولتاژ باتری به کمتر از مقدار تعریفشده توسط کاربر، بار خروجی را قطع کرده و مانع از تخلیهی کامل باتری و آسیبهای ناشی از آن میشود. این فرآیند بهکمک دو کلید فشاری روی برد برای تنظیم مقدار حد پایین انجام میشود. نمایشگر 3 رقمی LED وضعیت ولتاژ باتری را بهصورت لحظهای نمایش میدهد و LED هشدار نیز وضعیت فعال یا غیرفعال بودن خروجی را نشان میدهد. طراحی ساده و مدار ایزولهشده، آن را به گزینهای ایدهآل برای سیستمهای برق اضطراری، تجهیزات خورشیدی و دستگاههای قابلحمل تبدیل کرده است.
مشخصات
- ولتاژ کاری: 7V تا 80V DC
- دقت کنترل ولتاژ: 0.1V
- مصرف انرژی: کمتر از 1.5W
- نوع رله: SONGLE SRA-05VDC-AL (تحمل جریان تا 10A)
- جریان استندبای: کمتر از 20mA
- نمایشگر ولتاژ: LED سهرقمی 7-Segment
- کلید تنظیم: دو عدد (افزایش و کاهش آستانه ولتاژ)
- نشانگر LED وضعیت خروجی: دارد
- وزن: 28g
کاربردهای رایج
این ماژول در انواع سیستمهای تغذیه با باتری کاربرد دارد و با جلوگیری از تخلیه عمیق، موجب افزایش طول عمر باتری میشود. همچنین قابلیت نصب سریع و راهاندازی آسان آن را مناسب پروژههای DIY، صنعتی و تجاری کرده است.
- سیستمهای برق خورشیدی خانگی و صنعتی
- مدارهای UPS و پشتیبان برق
- تجهیزات قابلحمل باتریخور
- مدارهای کنترلی خودروهای الکتریکی کوچک
- مدارهای اضطراری روشنایی
- محافظ باتری در ایستگاههای مخابراتی
- کنترل تغذیه مدارهای IoT
- مدارهای آزمایشگاهی با باتری متغیر
- باتریهای لیتیوم یون یا سیلد اسید
- سیستمهای ذخیرهسازی انرژی در خانههای هوشمند
Introduction
It is a Power Supply Module/Battery Charger Control Module, Input Voltage: DC 7~80V, ST processing chip, stable performance, high integration and durable. Automatic Power-off function and discharge protection can prolong battery life. Suitable for discharging protection of all kinds of batteries.
1.ST processing chip, stable performance, high integration and durable.
2.European-style terminals, with European design standards, uses environmental friendly materials to make. Upper and lower bite more firmly and has good power performance.
3.Highlight digital tube, highlight digital tube of three-digit, display accuracy is 0.1.
4.Automatic Power-off function and discharge protection can prolong battery life.
Specification
Input Voltage: DC 7~80V
Control Accuracy: 0.1V
Power Consumption: <1.5W
Size: 57*42*19 mm (length*width*height)
Weight: 28g
Instruction
VIN+: battery+
VIN-: battery -
VOUT+: positive of device/power supply system
VOUT-: negative of device/power supply system
-
محمدرضا متین پور | 29 روز قبل سلام،کی موجود میکنید؟ -
حسین علیخانی | حدود 1 ماه قبل سلام...وقت بخیر آیا از این ماژول میشه برای باتری خودرو استفاده کرد؟
-
ادمین | حدود 1 ماه قبل سلام ، خیر برای استفاده در باتری خودرو، این ماژول مناسب نیست. اگر به کنترل پیشرفتهتر باتری خودرو با قابلیت شارژ و مدیریت احتیاج دارید، بهتر است از ماژولهایی استفاده کنید که مخصوص باتریهای اسیدی 12 ولت خودرو طراحی شدهاند
-
-
فرشید صمدی زینهار | 2ماه قبل سلام نحوه تنطیم کردنش چجوریه برای فعال شدن و خاموش شدن
-
ادمین | 2ماه قبل سلام و احترام، تنظیم ماژول XH‑M609 به این صورت است: پس از اتصال باتری به BAT+ و BAT- و بار به LOAD+ و LOAD-، با فشار کوتاه دکمه «+» مقدار ولتاژ قطع (Stop) نمایش داده میشود و نگهداشتن آن وارد حالت تنظیم میشود؛ سپس با دکمه «+» یا «−» مقدار ولتاژ قطع دلخواه (مثلاً 11V) تنظیم میشود. برای تعیین هیسترزیس (تفاوت ولتاژ قطع و وصل مجدد)، دو بار روی دکمه «−» ضربه زده، سپس نگهداشته و با «+» یا «−» مقدار اختلاف ولتاژ (مثلاً 0.6V) تنظیم میشود. با عدم فشردن دکمه برای چند ثانیه، تنظیمات ذخیره شده و ماژول فعال میشود. پس از افت ولتاژ، خروجی قطع میشود و با بالا رفتن ولتاژ تا مقدار قطع + هیسترزیس، خروجی مجدداً فعال میگردد و ماژول به صورت خودکار مدیریت میشود.
-
-
کریم اینانلو دوقه | 3ماه قبل سلام عالیییی -
میثم کاظمی | 3ماه قبل سلام کی موجود میشه من سبد خرید دارم منتظر این ماژول هستم.
