Introduction

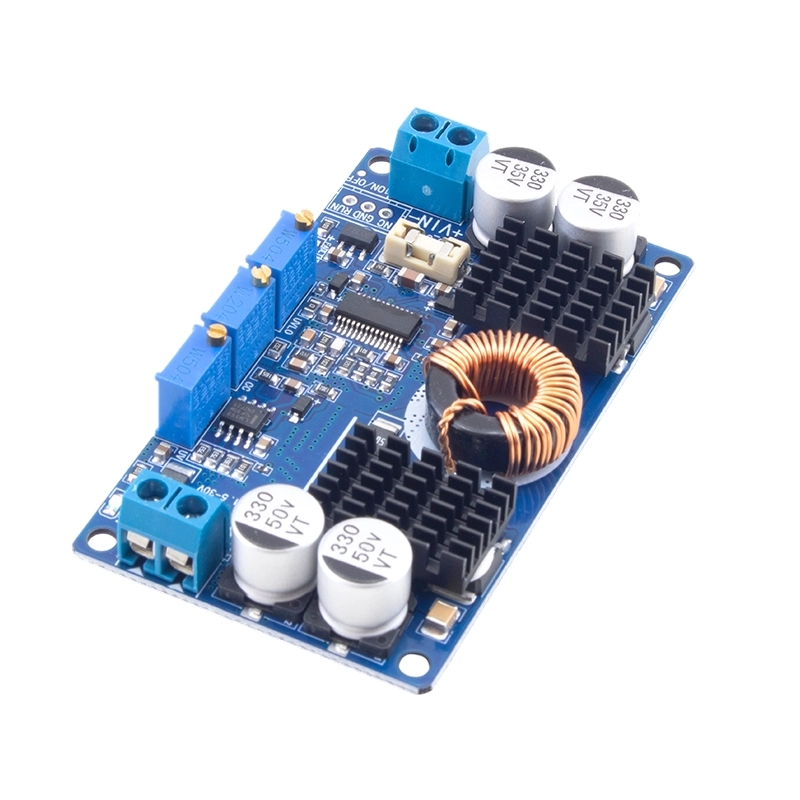

LTC3780 Constant Current undervoltage protection board Description
This module belongs to the automatic power-down, the input voltage is less than, greater than, equal to the output voltage, output voltage can be maintained stable. For example, set the output to 12V, when the input voltage is between 5 ~ 32V changes, the output voltage at 12V constant; constant current, constant voltage, undervoltage protection, and an output indication, fault indication, output overcurrent, over voltage, short circuit protection; all the components to achieve industrial applications; can be perfectly used in various applications, such as charging, high power LED drivers, power equipment, automotive power supplies.
Specification
1. Input voltage: DC5-32V, recommend the use of a voltage above 10V
2. Output voltage: DC1V-30V continuously adjustable; default 12V shipments;
3. Output Current: 10A (MAX) long 7A within the default 4A delivery;
4. Output power: long-term 80W, peak 130W, exceeding 80W please enhance heat dissipation;
5. Output ripple: 50mV (12V switch 12V, 5A measured);
6. Enter the reverse polarity protection: None, if necessary, please Schottky diode in series with the input;
7. Output anti-intrusion: None, if necessary charge, at the output Schottky diode in series;
8. Operating temperature range: -45 ~ + 85 ° C;
9. Size: 77.6 * 46.5 * 15mm (containing aluminum underside of the heat);
10. Short circuit protection: Yes;
Usage: 1.
Battery voltage protection adjustment method: (10V to 12V lead-acid battery undervoltage protection settings, turn off the output, for example)
to adjust the input power supply connected to 10V, adjust potentiometer undervoltage protection (clockwise to increase, counterclockwise to decrease ) until just the fault indicator (red) lights up, that setting is successful; so when the battery discharges to 10V, it will automatically cut off the power supply to protect the battery from damage.
Note: If not battery powered can not set;
2. output voltage adjustment method: connect the power input (voltage greater than the undervoltage protection value), the red light is not bright, blue lights, output connected multimeter, adjust the output voltage potentiometer ( clockwise to increase, decrease counter-clockwise), until the desired voltage;
Note: The normally red light does not light, blue light is on, otherwise it is a fault, input undervoltage lockout, output over-current protection, output short circuit protection, Troubleshooting on again.
3. Output current adjustment method: (to 12V input 12V lead-acid rechargeable battery, the charging current 5A, for example)
connected to 12V power input, output and coupled ammeter (red pen then output positive, black pen then negative, direct output short recommendation. with more than 15A ammeter, to prevent burning insurance), adjust the constant current potentiometer (clockwise to increase, counterclockwise to decrease) until the meter displays the desired value of 5A, remove the meter, connect the battery to charge properly.
Note: If used for constant pressure device, you only need to set the maximum output current.
-
فريد فردوسي | 4ماه قبل سلام آیا ماژول را میشه گفت یک شارژ کنترلر mppt هم است ؟
-
پشتیبانی فروشگاه | 4ماه قبل سلام
در این مورد دیتایی در دسترس نیست
-
-
جواد جلیلی | 7ماه قبل سلام روزتون بخیر من دنبال یه ماژولم برق ac که هست رو به dc تبدیل کنم امکانش هست ویا اگر ماژول مناسب تری هست معرفی میشه کنید پلیز-
پشتیبانی فروشگاه | 6ماه قبل سلام
موجودی فعلی مدل زیر می باشد
ماژول یکسو کننده و فیلترمنبع تغذیه AC به DC مدل 50V-6A کد کالا 3011015185
-
-
آرین خشابی زاده | 11ماه قبل سلام وقت بخیر
من به ورودی این ماژول ولتاژ ۱۲ ولت دادم ولی تو خروجی حداکثر ۱۹.۸ دریافت میکنم راهی برای افزایش ولتاژ خروجی هست؟-
پشتیبانی فروشگاه | 11ماه قبل سلام ، حداقل ولتاژ می باید بیشتر شود
-
-
سید حسین اخوان ساداتی | حدود 1 سال قبل سلام. کی موجود میشه این کالا؟
همچنین چند سوال داشتم.
1- آیا این ماژول مناسب راه اندازی لامپ های led خودرو هست؟ این led ها با ولتاژ 12 ولت کار میکنند و در سرعت بالا به دلیل بالا رفتن ولتاژ از 12 ولت میسوزند .با تثبیت ولتاژ روی 12 ولت جواب میده؟
2- آیا میشه با برق 12 خودرو یک آداپتور برای شارژر لپ تاپ یا اسپیکر یا دوربین و تجهیزات الکترونیکی ساخت؟-
پشتیبانی فروشگاه | حدود 1 سال قبل سلام ، در ابتدا در نظر بگیرید این ماژول مناسب شارژرهای خورشیدی می باشد
1- برای این منظور در ولتاژ 12 ولت جریان کشی را محدود نمایید .
2- در صورت شارژ لپ تاپ با شارژر خودش می توانید از اینورتر های موجود در فروشگاه استفاده نمایید و برای وسایل عادی با قابلیت شارژ 5 ولت می توانید از ماژول های کاهنده و یا ماژول شارژر موجود در فروشگاه بهره بگیرید . -
بخش فروش ( پاسخ به : سید حسین اخوان ساداتی ) | حدود 1 سال قبل سلام خدمت دوستان عزیزی که منتظر این کالا بودند. این کالا در مورخ 1401/11/27 مجددا تامین موجودی گردید.
-
-
رضا طیبی پاک | حدود 1 سال قبل چه مدل فنی مناسب این ماژوله؟
علاوه بر فن هیت سینک هم نیاز داره؟-
پشتیبانی فروشگاه | حدود 1 سال قبل سلام، هیت سینک بر روی ماژول نصب می باشد و فن نیز به نحوه طراحی و یا جعبه قرار دادن ماژول می تواند متفاوت باشد .
-
-
رضا طیبی پاک | حدود 1 سال قبل سلام.امکان استفاده از این ماژول برای متغیر کردن خروجی پاور کامپیوتر و ساخت منبع تغذیه متغیر هست؟-
پشتیبانی فروشگاه | حدود 1 سال قبل سلام، می توانید از ماژول مبدل ولتاژ DC-DC کاهنده 12 آمپر
-
-
مجید عابدینی نجف آبادی | حدود 1 سال قبل چندتا نکته در مورد این ماژول حداکثر توان نامی و خروجی این ماژول 130 وات هست طبق توضیحات سازنده حالت بهینه و نرمال 80 وات میباشد در صورتی که نیاز به وات بیشتری دارید حتما یک عدد فن بر روی ماژول قرار بدید ،به منظور جلوگیری از سوختن ماژول ورودی و خروجی ماژول دیود شاتکی نصب کنید تا در صورت اشتباه وصل کردن قطبهای مثبت و منفی ماژول نسوزه ،دوستانی که میخواهند از خروجی این ماژول 12 ولت بگیرند جهت اطمینان و جلوگیری از آسیب به ماژول میتونند از مدار محافظ اتصال کوتاه استفاده کنند و نکته دیگه مهم نیست این ماژول به باتری 12 یا 24 ولت 90یا 120 آمپر وصل میکنند مصرف کننده ای که به این ماژول وصل میکنید به صورت دائم نباید بیش از 80 وات جریان کشی داشته باشه مثال در ولتاژ خروجی 12 ولت 7 آمپر میتونید جریان به صورت دائم دریافت کنید 24 ولت 3,5 آمپر چون قیمت این ماژول بالا هست لازم دونستم توضیحات بدم تا خدای نکرده بعضی از دوستان بخاطر نداشتن تجربه و اطلاعات کافی متحمل خسارات و هزینه اضافی نشند-
مهران پورقباد | حدود 1 سال قبل سلام جناب از چه نوع دیود شاتکی استفاده بشه بهتره
-
-
فراز میرزامحمدی | حدود 1 سال قبل سلام من خروجی 18 ولت 3.5 وات دارم از پنل خورشيدی
از اين متونم استفاده کنم برای شارژ باطری 12 ولت يا از طريق شارژر فندکی برای شارژ
پاور بانک
منظور هميشه خروجی 12 ولت داره ؟؟؟
در توضيحات نوشته که خيلی حساسه به برعکس وصل کردن منفی و مثبت روی برد يا داخل
دفترچه شماتيک دقيق ورودی و خروجی و منفی مثبت هست ؟؟؟
من خورّجی 12 ولت با 5 امپر ميخوام چی پيشنهاد ميديد-
پشتیبانی فروشگاه | حدود 1 سال قبل باسلام،برای شارژ و کنترل بانک های خورشیدی پیشنهاد میگردد از ماژول های مناسب این جکار استفاده نمایید برای مثال کالا زیر پاسخگو خواهد بود
ماژول شارژ کنترلر 10 آمپر خورشیدی Star10
به کد کالا: 3011015126 و لینک : https://eshop.eca.ir/p/3011015126
-
-
Hamid Miazami | بیش از 2 سال قبل سلام ، میشه بجای مولتی ترن ۲۰۰ کیلو اهم وسطی که برای کنترل جریانه
ولوم ۱۰۰ کیلو اهم گذاشت؟-
پشتیبانی فروشگاه | بیش از 2 سال قبل سلام، خیر.
-
-
میثم چوپانی | بیش از 2 سال قبل سلام خسته نباشید
امکانش هست ورودی برق از ماشین (12 ولت 60 امپر )بگیرم و خروجی 12 ولت به صورت دائم استفاده کرد
برای استفاده به صورت دائم تا چند امپر میتونم بکشم؟-
پشتیبانی فروشگاه | بیش از 2 سال قبل سلام، بله می توانید استفاده کنید، طبق اطلاعات ارائه شده از سازنده، 7 آمپر برای استفاده دائم مناسب است.
-
- 1
- 2
- 3
- بعدی
-
چندتا نکته در مورد این ماژول حداکثر توان نامی و خروجی این ماژول 130 وات هست طبق توضیحات سازنده حالت بهینه و نرمال 80 وات میباشد در صورتی که نیاز به وات بیشتری دارید حتما یک عدد فن بر روی ماژول قرار بدید ،به منظور جلوگیری از سوختن ماژول ورودی و خروجی ماژول دیود شاتکی نصب کنید تا در صورت اشتباه وصل کردن قطبهای مثبت و منفی ماژول نسوزه ،دوستانی که میخواهند از خروجی این ماژول 12 ولت بگیرند جهت اطمینان و جلوگیری از آسیب به ماژول میتونند از مدار محافظ اتصال کوتاه استفاده کنند و نکته دیگه مهم نیست این ماژول به باتری 12 یا 24 ولت 90یا 120 آمپر وصل میکنند مصرف کننده ای که به این ماژول وصل میکنید به صورت دائم نباید بیش از 80 وات جریان کشی داشته باشه مثال در ولتاژ خروجی 12 ولت 7 آمپر میتونید جریان به صورت دائم دریافت کنید 24 ولت 3,5 آمپر چون قیمت این ماژول بالا هست لازم دونستم توضیحات بدم تا خدای نکرده بعضی از دوستان بخاطر نداشتن تجربه و اطلاعات کافی متحمل خسارات و هزینه اضافی نشند
-
من مطلبی در این باره پیدا نکردم ولی با خوندم دیتاشیت و بررسی سخت افزار مشکلم حل شد، اینم برای دوستانی که مشکل مشابه دارند
توی برد یک اپمپ ولتاژ ورودی مدار رو با مقدار پتانسیومتر اول UV-SET مقایسه میکنه و درصورتی که ولتاژ کمتر از مقدار تعیین شده باشه ال ای دی fault روشن میشه و خروجی آی سی هم از طریق زمین شدن پین run قطع میشه، راستی این UV_SET واقعا چیز بدرد بخوری هست و برای این هست که اگر از باطری استفاده میکنید باتری بیش از حد دشارژ و نابود نشه
