ماژول محافظ شارژ و دشارژ BMS باتری لیتیوم آهن فسفات 4 سل 8 آمپر مدل HXYP-4S-3828

کد کالا: 3011015404

برای ساخت پک LiFePO4 چهار سل 12.8V، حفاظت هر سل در برابر اضافه‌شارژ، تخلیه بیش‌ازحد، اضافه‌جریان و اتصال کوتاه ضروری است. برد HXYP-4S-3828 یک BMS جمع‌وجور با جریان کاری اعلامی 8A است که برای پک‌های 4S در پروژه‌های الکترونیکی، تجهیزات قابل حمل و ساخت باتری مناسب است.

—

امتیاز کاربران

۰ رای‌دهنده

۰ دیدگاه

ارسال سریع به سراسر کشور

ارسال روزانه سفارش‌ها به تمامی نقاط ایران با امکان ارسال رایگان و روش‌های متنوع حمل

بسته‌بندی حرفه‌ای و ایمن

بسته‌بندی مناسب برای محافظت از قطعات الکترونیکی حساس در فرآیند حمل و جابه‌جایی

خرید مطمئن از ECA

ارائه کالاها با تضمین اصالت و پشتیبانی پس از فروش

3,950,000 ریال

موجود در انبار

توضیحات

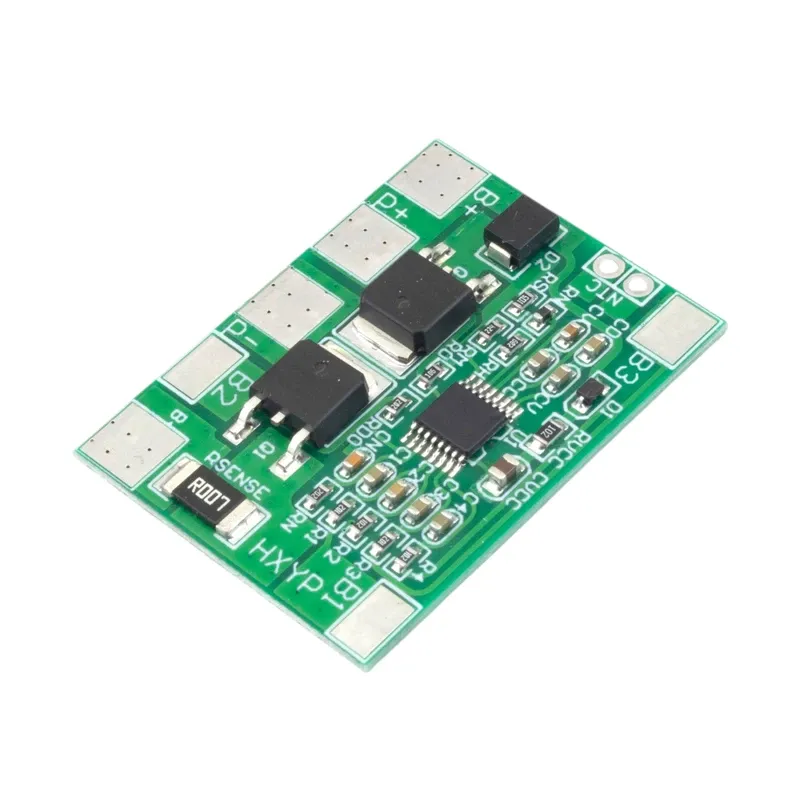

برد HXYP-4S-3828 که در برخی منابع با نام HX-4S-3828 نیز عرضه می‌شود، یک مدار محافظ باتری یا BMS / PCM برای پک‌های لیتیوم آهن فسفات LiFePO4 چهار سل سری (4S) است. در آرایش 4S، چهار سل یا چهار گروه سل با ولتاژ نامی حدود 3.2V به‌صورت سری قرار می‌گیرند و یک پک با ولتاژ نامی حدود 12.8V تشکیل می‌دهند. این برد با پایش ولتاژ سل‌ها و جریان عبوری از پک، در شرایط غیرعادی می‌تواند مسیر شارژ یا تخلیه را قطع کند و به کاهش احتمال آسیب به سل‌ها و تجهیزات متصل کمک کند.

یکی از کاربردی‌ترین ویژگی‌های این مدل، وجود اتصالات جداگانه B−، B1، B2، B3 و B+ برای پایش چهار سل سری است. شارژر و مصرف‌کننده نیز از طریق پورت مشترک P+ و P− به برد متصل می‌شوند؛ در نتیجه برای شارژ و تخلیه نیازی به دو مجموعه ترمینال مجزا نیست و سیم‌کشی پک ساده‌تر انجام می‌شود.جریان کاری مداوم اعلام‌شده برای این برد 8A است. مقدار 20A که در برخی منابع مشاهده می‌شود، به جریان حفاظتی یا جریان حدی مربوط است و نباید به‌عنوان جریان کاری مداوم برد در نظر گرفته شود.

این محصول شارژر باتری نیست و وظیفه تنظیم جریان و ولتاژ شارژ را بر عهده ندارد. برای شارژ پک چهار سل LiFePO4 باید از شارژر CC/CV مخصوص 4S LiFePO4 استفاده شود. در صورت استفاده از سل‌هایی با ولتاژ پایان شارژ 3.65V، ولتاژ نهایی پک حدود 14.6V خواهد بود.
