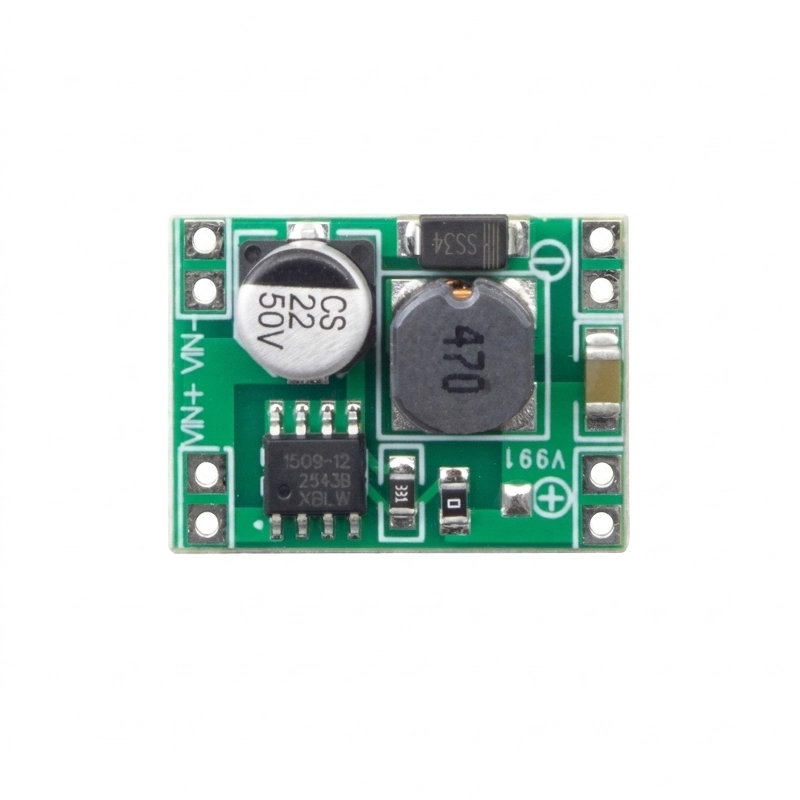

ماژول رگولاتور XL1509 یک مبدل سوئیچینگ DC به DC از نوع کاهنده (Buck) است که برای تولید خروجی ثابت 12V از یک منبع DC با ولتاژ بالاتر استفاده می‌شود. برخلاف نسخه‌های قابل تنظیم، این مدل دارای خروجی ثابت است و پتانسومتر تنظیم ولتاژ ندارد.هسته اصلی مدار، رگولاتور سوئیچینگ XL1509 است که با فرکانس 150kHz کار می‌کند. استفاده از ساختار سوئیچینگ در مقایسه با رگولاتورهای خطی، اتلاف توان را در شرایط مناسب کاهش می‌دهد و آن را برای تبدیل ولتاژ در تجهیزات باتری‌خور، منابع تغذیه و مدارهای کنترلی مناسب می‌کند.حداکثر جریان خروجی اعلام‌شده برای XL1509 برابر 2A است، اما جریان قابل استفاده در عمل به اختلاف ولتاژ ورودی و خروجی، دمای محیط، طراحی برد و شرایط دفع حرارت وابسته است. برای بارهایی با مصرف بالا باید دمای ماژول هنگام کار بررسی شود.

مشخصات فنی

• نوع: ماژول مبدل DC به DC کاهنده
• توپولوژی: Step-Down / Buck
• تراشه رگولاتور: XL1509
• نوع خروجی: ثابت
• ولتاژ خروجی: 12V DC
• حداکثر جریان خروجی تراشه: 2A
• فرکانس سوئیچینگ: 150kHz
• حداکثر ولتاژ ورودی تراشه: 40V
• حداکثر بازده اعلام‌شده برای XL1509: 92%
• محدوده دمای کاری تراشه: -40 تا +85°C
• تنظیم ولتاژ با پتانسومتر: ندارد

ویژگی‌ها

• خروجی ثابت 12V بدون نیاز به تنظیم دستی
• استفاده از تبدیل سوئیچینگ Buck برای کاهش ولتاژ
• مناسب برای تغذیه مستقیم بارهای 12V سازگار
• عدم تغییر ناخواسته خروجی بر اثر تنظیم پتانسومتر
• ابعاد کوچک برای نصب داخل پروژه‌های الکترونیکی
• قابلیت استفاده در منابع تغذیه DC و سیستم‌های باتری‌محور
• فرکانس سوئیچینگ 150kHz برای کاهش ابعاد اجزای مدار

کاربردها

این ماژول برای مدارهایی مناسب است که یک منبع DC با ولتاژ بالاتر در اختیار دارند و به تغذیه ثابت 12V نیاز دارند. خروجی ثابت، استفاده از آن را در تجهیزات 12V ساده می‌کند و نیازی به تنظیم ولتاژ پیش از هر بار استفاده نیست. شرط اصلی، بالاتر بودن کافی ولتاژ ورودی از 12V و رعایت محدودیت‌های جریان و حرارت است.

• تأمین تغذیه مدارهای 12V
• کاهش ولتاژ منابع DC
• استفاده در سیستم‌های باتری‌محور
• تغذیه ماژول‌های الکترونیکی 12V
• پروژه‌های رباتیک و کنترلی
• سیستم‌های روشنایی DC با مصرف سازگار
• ساخت منابع تغذیه با خروجی ثابت 12V
• تغذیه تجهیزات جانبی 12V
