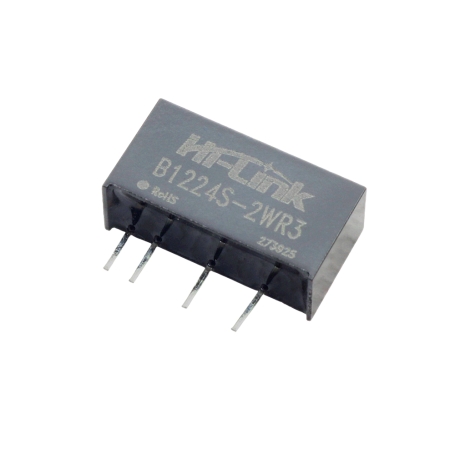

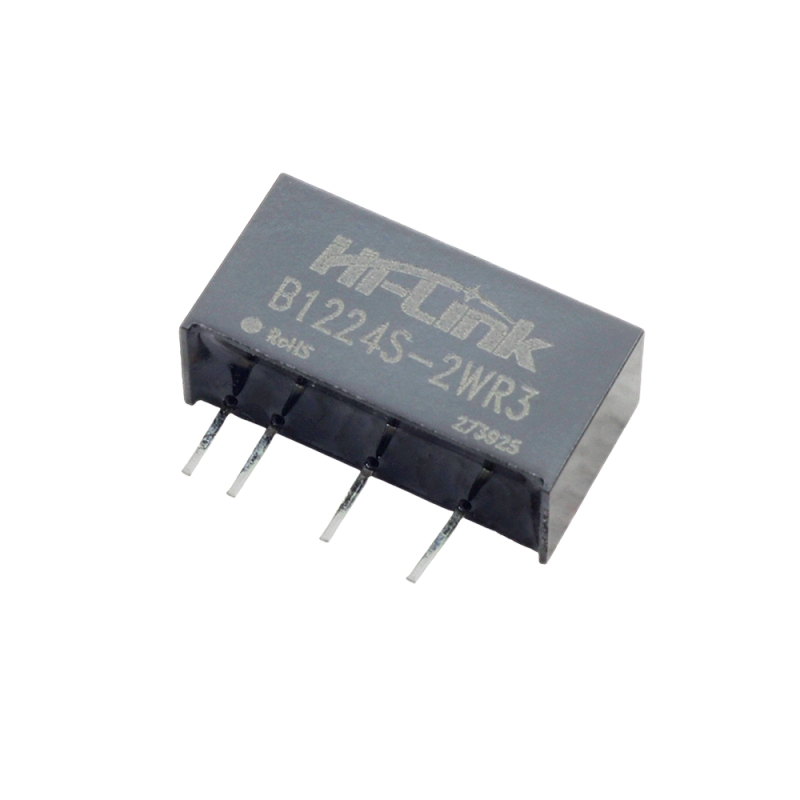

مبدل B1224S-2WR3 از سری رگولاتورهای ایزوله است که برای تأمین خروجی پایدار 24V از ورودی 12V استفاده می‌شود. این ماژول با توان 2W و ایزولاسیون 1000VDC از نویز و تداخل جلوگیری کرده و ایمنی مدارهای حساس را افزایش می‌دهد.به دلیل طراحی رگولاسیون داخلی، پاسخ گذرای خوب و راندمان مناسب، در مدارهای صنعتی، سیستم‌های RS485، تجهیزات مخابراتی، PLCها و تغذیه سنسورها کاربرد گسترده دارد.

مشخصات فنی

ورودی

• ولتاژ ورودی نامی: 12VDC
• محدوده ورودی: 10.8V – 13.2V
• جریان ورودی بدون بار: حدود 20mA
• جریان ورودی در بار کامل: حدود 110–150mA

خروجی

• ولتاژ خروجی: 24VDC
• جریان خروجی: حداکثر 83mA
• توان خروجی: 2W
• Ripple & Noise: معمولاً ≤75mVp-p
• Regulation: حدود ±1% تا ±3%

ایزولاسیون

• ایزولاسیون ورودی–خروجی: 1000VDC

ویژگی‌های الکتریکی

• راندمان: حدود 78–82%
• فرکانس سوئیچینگ: ~ 100kHz
• حفاظت‌ها: محافظت اتصال کوتاه
• دمای کاری: –40°C تا +85°C

ابعاد

• ابعاد تقریبی: 19.5 × 6.5 × 10 میلی‌متر

کاربردهای رایج

• ایزوله‌کردن خطوط RS485 / CAN / UART
• تأمین تغذیه سنسورهای صنعتی
• تجهیزات مخابراتی و RF
• مدارهای کنترل، مانیتورینگ و PLC
• تبدیل تغذیه ایزوله برای محافظت از میکروکنترلر
• استفاده در منابع تغذیه چندگانه و کم‌نویز

The B1224S-2WR3 converter is from the MORNSUN or similar manufacturers' isolated regulator series, which is used to provide a stable 24V output from a 12V input. This module, with a power of 2W and 1000VDC isolation, prevents noise and interference and increases the safety of sensitive circuits. Due to the internal regulation design, good transient response and good efficiency, it is widely used in industrial circuits, RS485 systems, telecommunications equipment, PLCs and sensor power supply.

Specifications

Input

Nominal input voltage: 12VDC
Input range: 10.8V – 13.2V
No-load input current: approx. 20mA
Full-load input current: approx. 110–150mA

Output

Output voltage: 24VDC
Output current: max. 83mA
Output power: 2W
Ripple & Noise: typically ≤75mVp-p
Regulation: approx. ±1% to ±3%

Isolation

Input-output isolation: 1000VDC

Electrical characteristics

Efficiency: approx. 78–82%
Switching frequency: ~ 100kHz
Protections: Short-circuit protection
Operating temperature: –40°C to +85°C

Dimensions

Approx. dimensions: 19.5 × 6.5 × 10 mm
