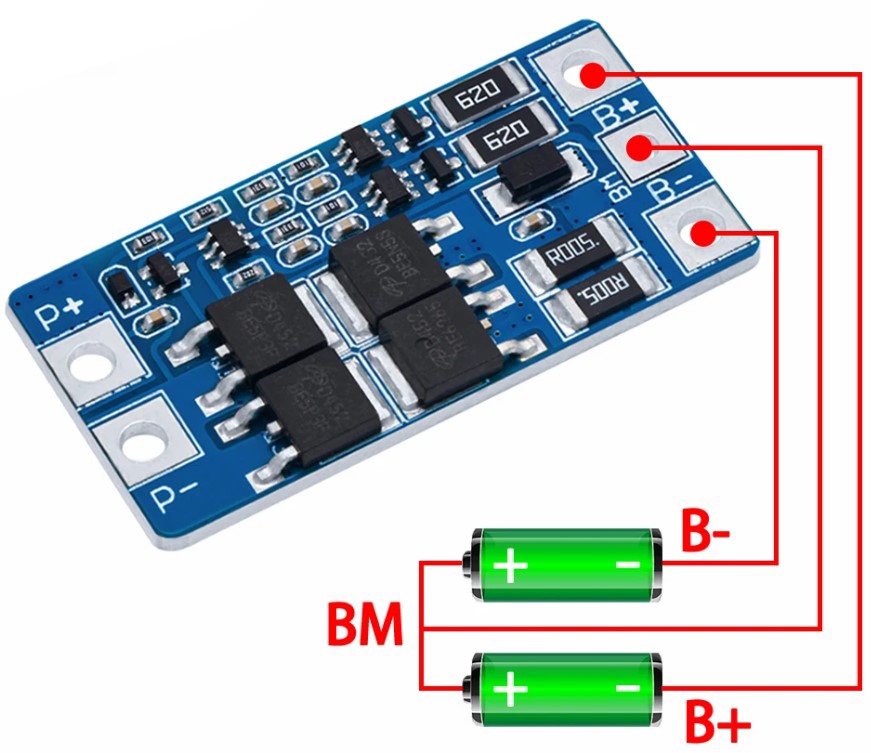

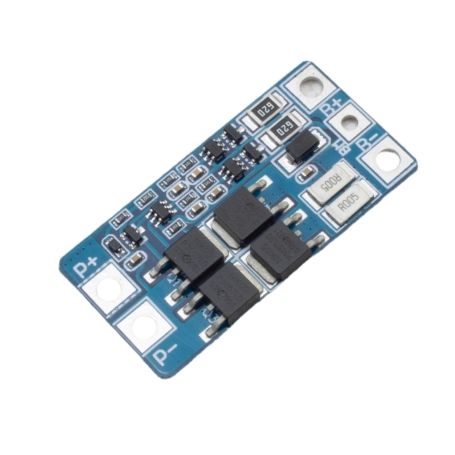

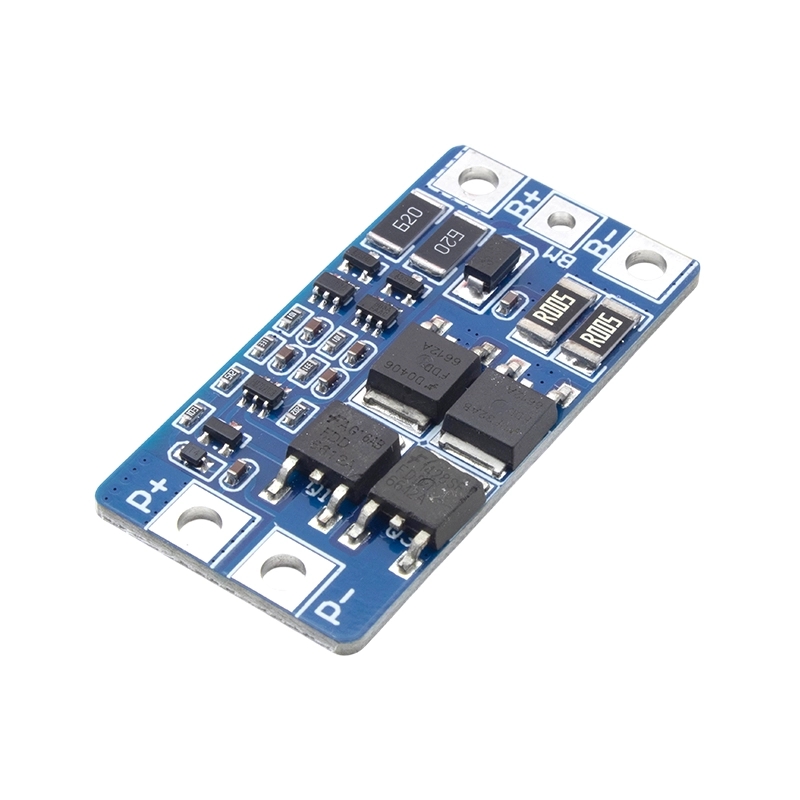

ماژول HX-2S-JH20 یک برد مدیریت باتری (BMS) برای پک‌های لیتیومی 2 سل (2S) با ولتاژ شارژ 8.4 ولت است. این برد با طراحی فشرده، عملکرد بسیار مطمئن، برای استفاده در انواع پروژه‌ها و دستگاه‌های قابل‌حمل مناسب است. وظایف اصلی این ماژول شامل محافظت در برابر شارژ بیش‌ازحد، دشارژ بیش‌ازحد، جریان بیش‌ازحد و اتصال کوتاه است. همچنین به لطف قابلیت بالانس داخلی، در حین شارژ اختلاف ولتاژ بین سلول‌ها را تنظیم کرده و عمر باتری را افزایش می‌دهد. در صورتی که خروجی فعال نباشد، می‌توان با اتصال لحظه‌ای منبع 8 تا 12 ولت به خروجی P+ و P-، برد را ریست کرده و فعال‌سازی مجدد انجام داد.

مشخصات

• مدل: HX-2S-JH20
• نوع باتری پشتیبانی‌شده: لیتیوم یونی 2 سل (2S – سری 7.4 ولت)
• ولتاژ ورودی برای شارژ: 7.4 تا 9 ولت
• جریان کاری پیوسته: حداکثر 10 آمپر
• جریان لحظه‌ای (پیک): حداکثر 20 آمپر
• ولتاژ قطع شارژ (Overcharge): بین 4.25  تا 4.35 ولت ±0.05 ولت برای هر سلول
• ولتاژ قطع دشارژ (Overdischarge): بین 2.5 تا 3 ولت ±0.05 ولت برای هر سلول
• جریان استراحت (Quiescent Current): کمتر از 10 میکروآمپر
• مقاومت داخلی: کمتر از 300 میلی‌اهم
• ابعاد تقریبی: حدود 47×24  میلی‌متر

کاربردهای رایج

این ماژول برای حفاظت از پک‌های باتری لیتیوم یونی 2 سل در برابر خطرات رایج مانند شارژ یا تخلیه بیش‌ازحد، جریان بالا و اتصال کوتاه طراحی شده است. همچنین به دلیل ابعاد کوچک ، برای استفاده در محصولات قابل‌حمل و باتری‌های سفارشی بسیار مناسب است.

• پک‌های باتری 2 سل برای پهپادها و کوادکوپترها
• سیستم‌های قابل‌حمل روشنایی LED
• دستگاه‌های الکترونیکی DIY و IoT
• اسپیکرهای قابل‌شارژ و پاوربانک‌ها
• موتورهای DC با باتری لیتیومی
• ربات‌های کوچک و کیت‌های آموزشی
• مبدل‌های ولتاژ قابل‌حمل
• سیستم‌های بکاپ اضطراری
• پک باتری برای کیبوردهای مکانیکی
• دستگاه‌های بی‌سیم صنعتی یا پزشکی

The HX-2S-JH20 module is a battery management board (BMS) for 2-cell (2S) lithium packs with a charging voltage of 8.4 V. With its compact design and highly reliable performance, this board is suitable for use in a variety of projects and portable devices. The main functions of this module include protection against overcharging, overdischarging, overcurrent and short circuit. It also adjusts the voltage difference between cells during charging and extends the battery life thanks to the built-in balance function. If the output is not active, the board can be reset and reactivated by momentarily connecting an 8 to 12 V source to the P+ and P- outputs.

Specifications

Model: HX-2S-JH20
Supported Battery Type: 2-cell Lithium-ion (2S - 7.4V series)
Input Voltage for Charging: 7.4 to 9V
Continuous Working Current: Max. 10A
Instantaneous (Peak) Current: Max. 20A
Overcharge Voltage: Between 4.25 and 4.35V ±0.05V per cell
Overdischarge Voltage: Between 2.5 and 3V ±0.05V per cell
Quiescent Current: Less than 10 microamperes
Internal Resistance: Less than 300 mA
Approximate Dimensions: About 47 x 24 mm
