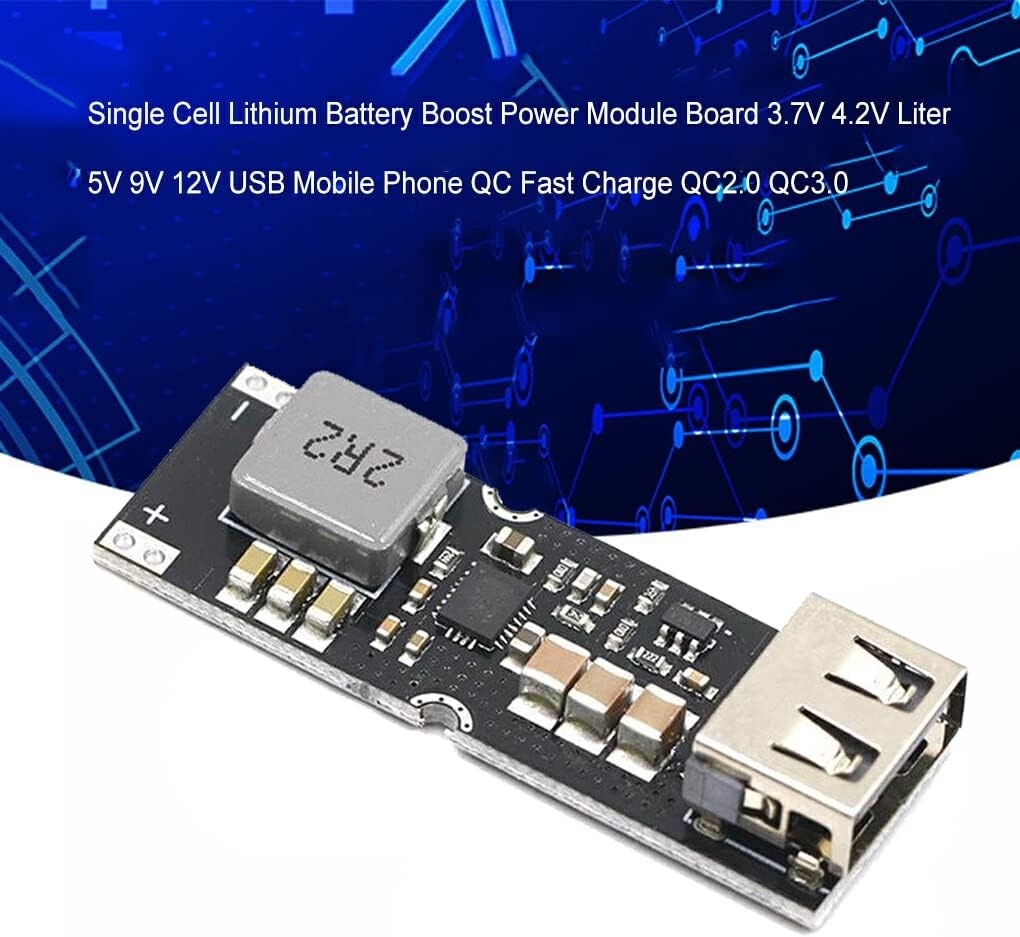

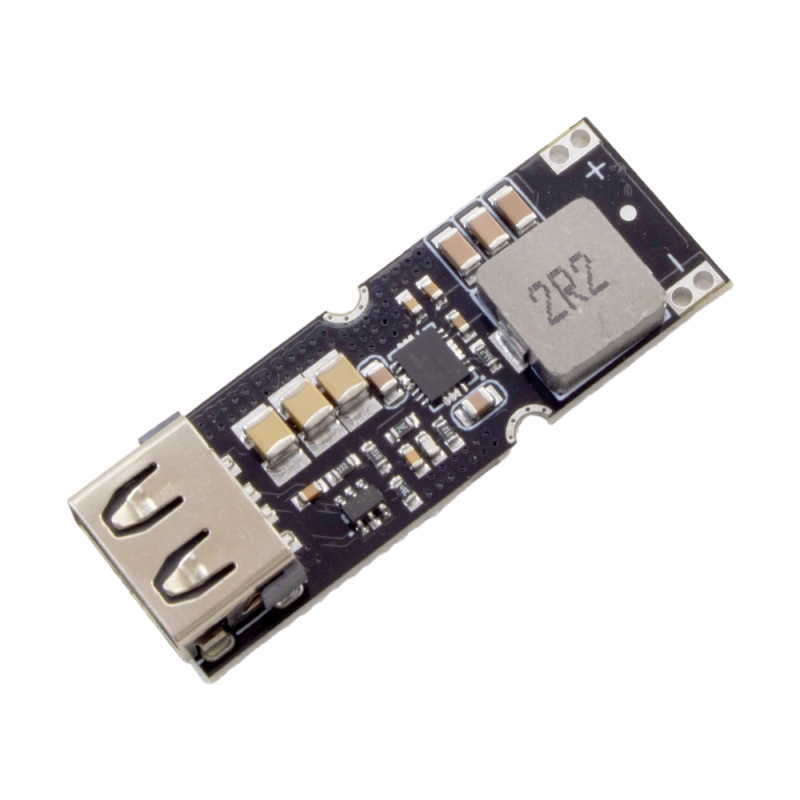

این ماژول افزاینده DC-DC با طراحی بهینه و تراکم توان بالا، برای تبدیل ولتاژ پایین باتری‌های لیتیوم‌یونی یا پلیمر (با محدوده 2.8 تا 4.5 ولت) به خروجی‌های استاندارد شارژ سریع (5V/9V/12V) کاربرد دارد. چیپ اصلی تقویت‌کننده TPS61088A، با بهره‌وری تا 93٪، عملکرد پایدار و قابل‌اطمینانی ارائه می‌دهد. همچنین شناسایی پروتکل امکان تشخیص خودکار پروتکل‌های شارژ سریع مانند QC2.0، QC3.0، Huawei FCP و DCP را فراهم می‌کند. ماژول پس از اتصال به باتری، قادر است به‌صورت خودکار ولتاژ مناسب با نوع دستگاه متصل‌شده را انتخاب کرده و جریان مورد نیاز را با حداکثر توان 24 وات تأمین کند.

خروجی از طریق پورت USB-A استاندارد فراهم شده و نصب آسان این ماژول، آن را به انتخابی مناسب برای ساخت پاوربانک‌های سفارشی، تغذیه تجهیزات دیجیتال و پروژه‌های پرتابل تبدیل کرده است. طراحی یک‌پارچه، ابعاد کوچک و راندمان بالا، این ماژول را برای استفاده در فضاهای محدود بسیار مناسب می‌سازد.

مشخصات

• تراشه: TPS61088
• ولتاژ ورودی: 2.8V تا 4.5V DC
• جریان ورودی مجاز: تا 8A
• ولتاژ خروجی: 5V، 9V، 12V (تنظیم خودکار)
• جریان خروجی:

  • • 5V — 3A
    • 9V — 2A
    • 12V — 2A
• توان خروجی: حداکثر 24W
• بهره‌وری: تا 93٪
• پروتکل‌های پشتیبانی‌شده: QC2.0، QC3.0، Huawei FCP، DCP
• نوع خروجی: USB-A مادگی
• نوع باتری ورودی: لیتیوم یون یا لیتیوم پلیمر تک‌سل (3.7V یا 4.2V)
• ابعاد: 48*17*9 میلی‌متر

کاربردهای رایج

این ماژول برای ساخت پاوربانک‌های سفارشی، شارژ سریع گوشی‌های همراه، و تغذیه دستگاه‌های دیجیتال قابل‌حمل بسیار مناسب است. همچنین در پروژه‌های DIY که نیاز به تبدیل ولتاژ پایین باتری لیتیوم به ولتاژ استاندارد شارژ USB دارند، کاربرد فراوانی دارد. به دلیل پشتیبانی از پروتکل‌های سریع و طراحی کوچک، برای انواع کاربردهای پرتابل بسیار ایده‌آل است.

• ساخت پاوربانک شخصی با باتری‌های 18650 یا LiPo
• شارژ سریع گوشی‌های هوشمند با پشتیبانی از QC3.0
• تغذیه تجهیزات USB با باتری لیتیوم
• پروژه‌های DIY مبتنی بر باتری
• استفاده در دستگاه‌های الکترونیکی پرتابل
• شارژ اسپیکرهای بلوتوث یا MP3 Player
• استفاده به‌عنوان ماژول تقویت ولتاژ در کیت‌های آموزشی
• جایگزین ماژول‌های سنتی پاوربانک با پشتیبانی از پروتکل‌های مدرن
• تغذیه Raspberry Pi در حالت قابل‌حمل
• شارژ باتری‌های خارجی به‌صورت ایمن و سریع

عملکرد کلی

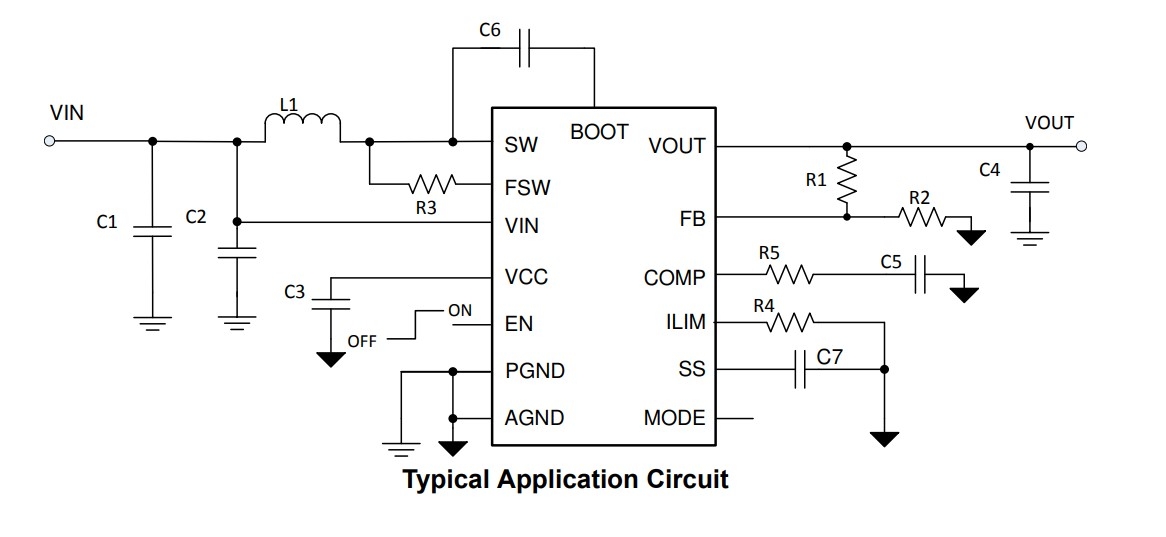

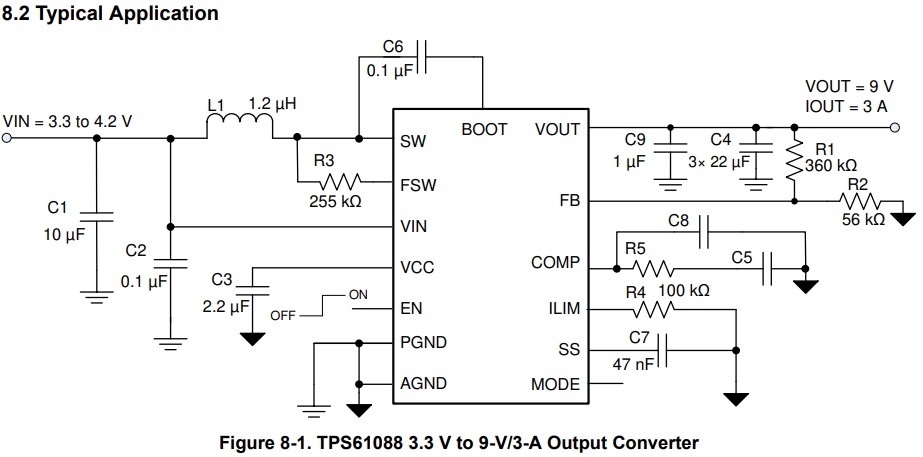

این ماژول افزاینده (Boost Converter) برای تبدیل مستقیم ولتاژ پایین باتری‌های لیتیومی تک‌سل (با ولتاژ اسمی 3.7V و حداکثر 4.2V) به ولتاژهای استاندارد شارژ سریع مانند 5V، 9V و 12V طراحی شده است. عملکرد آن به‌گونه‌ای است که با استفاده از چیپ تقویت‌کننده TPS61088A، ولتاژ ورودی را به‌طور پیوسته افزایش داده و در کنار شناسایی هوشمند ، به‌صورت خودکار نوع پروتکل شارژ مورد نیاز دستگاه متصل‌شده را تشخیص می‌دهد.

پس از اتصال باتری و دستگاه USB، ماژول با بررسی پروتکل موردنیاز، خروجی مناسب را انتخاب کرده و جریان لازم را تا حداکثر 3 آمپر در ولتاژ 5V یا 2 آمپر در ولتاژهای 9V و 12V تأمین می‌کند. این فرآیند بدون نیاز به تنظیم دستی انجام شده و کاملاً خودکار است. ماژول از پروتکل‌هایی مانند QC2.0، QC3.0، Huawei FCP و DCP پشتیبانی کرده و می‌تواند انواع گوشی‌ها، تبلت‌ها، اسپیکرها و دیگر ابزارهای دیجیتال را با سرعت بالا شارژ کند.

با راندمان تبدیل تا 93٪، این ماژول انتخابی ایده‌آل برای ساخت پاوربانک‌های سبک و پرقدرت، یا تبدیل باتری‌های 18650 به منبع تغذیه USB مطمئن و سریع محسوب می‌شود.

This DC-DC step-up module with optimized design and high power density is used to convert low voltage of lithium-ion or polymer batteries (with a range of 2.8 to 4.5 V) to standard fast charging outputs (5V/9V/12V). The main TPS61088A booster chip, with an efficiency of up to 93%, provides stable and reliable performance. Protocol recognition also enables automatic detection of fast charging protocols such as QC2.0, QC3.0, Huawei FCP and DCP. After connecting to the battery, the module is able to automatically select the appropriate voltage for the connected device and provide the required current with a maximum power of 24 W.

The output is provided through a standard USB-A port and the easy installation of this module makes it a good choice for building custom power banks, powering digital equipment and portable projects. The integrated design, small size and high efficiency make this module very suitable for use in limited spaces.

Specifications

Chip: TPS61088
Input voltage: 2.8V to 4.5V DC
Allowable input current: Up to 8A
Output voltage: 5V, 9V, 12V (auto-adjust)
Output current:
5V — 3A
9V — 2A
12V — 2A
Output power: Max. 24W
Efficiency: Up to 93%
Supported protocols: QC2.0, QC3.0, Huawei FCP, DCP
Output type: USB-A female
Input battery type: Single cell lithium-ion or lithium polymer (3.7V or 4.2V)
Dimensions: 48*17*9 mm
