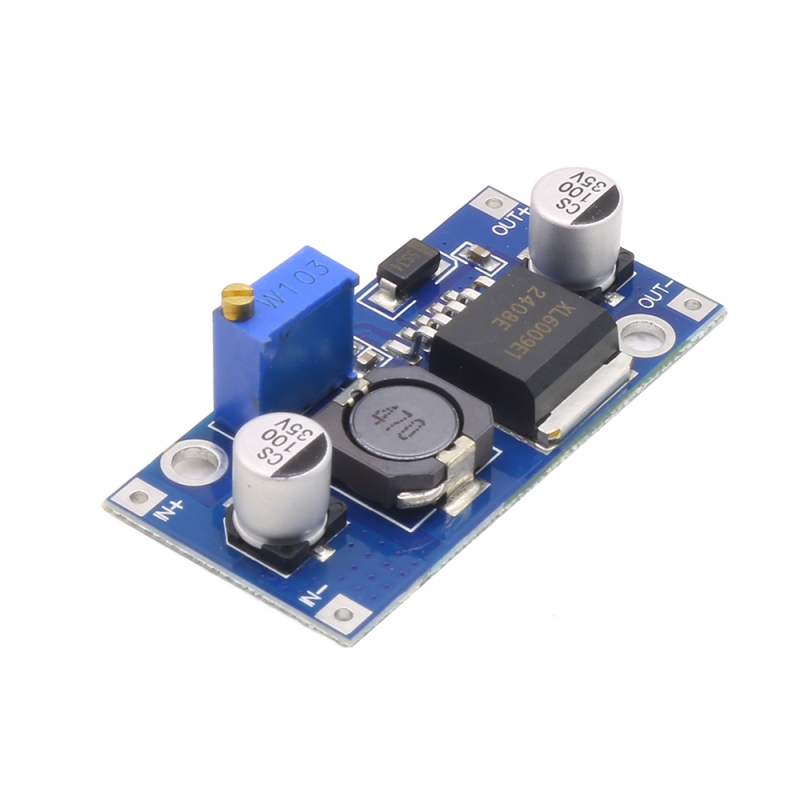

ماژول افزاینده ولتاژ XL6009 یک مبدل DC-DC نوع Boost با عملکرد بالا و طراحی مبتنی بر چیپ نسل دوم XL6009E1 است که جایگزینی به‌صرفه و قدرتمند برای تراشه‌های قدیمی مانند LM2577 محسوب می‌شود. این ماژول امکان افزایش ولتاژ ورودی را به محدوده دلخواه (تا 35V) فراهم می‌سازد و قابلیت تنظیم ولتاژ خروجی توسط پتانسیومتر دقیق روی برد را دارد. طراحی ماژول به‌گونه‌ای است که با جریان ورودی تا 3A (و پیک 5A)، راندمان تبدیل بالا تا 92% را ارائه می‌دهد. از ویژگی‌های دیگر این ماژول می‌توان به فرکانس کلیدزنی 400KHz، ریپل خروجی پایین، پایداری بار و ولتاژ اشاره کرد. این ماژول در کاربردهای قابل حمل، تغذیه نمایشگرها، مدارهای روشنایی، و پروژه‌های DIY که نیاز به ولتاژ بالاتر از منبع تغذیه دارند بسیار مفید است.

مشخصات

• نوع ماژول: افزاینده DC-DC (Boost)
• ولتاژ ورودی: 3V تا 34V
• ولتاژ خروجی: 4V تا 35V (قابل تنظیم)
• جریان خروجی: حداکثر 2.5A
• جریان ورودی: حداکثر 3A
• توان خروجی: 15W ، تا 25W با هیت‌سینک
• راندمان تبدیل: حداکثر 92%
• فرکانس کلیدزنی: 400KHz
• ریپل خروجی: حداکثر 50mV
• پایداری بار: ±0.5%
• پایداری ولتاژ: ±0.5%
• دمای کاری: 40- تا 85+ درجه سانتی‌گراد (کاهش توان در دماهای بالای 40 درجه)

کاربردهای رایج

ماژول XL6009 در پروژه‌های تغذیه قابل‌حمل، تقویت ولتاژ باتری‌ها، تغذیه مدارهای LED، تامین انرژی برای نمایشگرها و بردهای توسعه، و همچنین در پروژه‌های DIY و آموزشی مورد استفاده قرار می‌گیرد. این ماژول برای موقعیت‌هایی که نیاز به ولتاژ خروجی بالاتر از منبع ورودی دارید، انتخابی ایده‌آل است.

• افزایش ولتاژ باتری‌های 3.7V یا 5V به سطوح بالاتر
• تغذیه نمایشگرهای LCD و TFT با ولتاژ بالا
• ماژول‌های روشنایی LED با نیاز به ولتاژ ثابت
• منبع تغذیه برای میکروکنترلرها در نبود ولتاژ مناسب
• پروژه‌های پرتابل و کیت‌های آزمایشگاهی
• راه‌اندازی ماژول‌های وایرلس با نیاز ولتاژ خاص
• جایگزین ماژول‌های LM2577 در طراحی‌های مدرن
• استفاده در سیستم‌های شارژ و تبدیل انرژی خورشیدی
• پروژه‌های DIY و آموزشی حوزه الکترونیک
• منابع تغذیه قابل تنظیم آزمایشگاهی

introduction

This is a high-performance switching current 3A boost (BOOST) module. The module uses the second generation of high-frequency switching technology XL6009E1 core chip, performance than the first generation technology LM2577. XL6009 boost module at a lower cost, superior performance.

Specification

Module Properties: non-isolated step-up module (the BOOST)
3-34V input voltage
Output voltage: continuously adjustable (4-35V)
Output Current: 2.5A (MAX)
Input Current: 3A (peak to 5A) (5A current chips)
Output power: natural cooling real power of 15W, plus heat sink 25W (MAX)
Maximum output power = input voltage * 5A * conversion efficiency
Output power limit (conditions: heat well):
Input 5V output 12V 1.2A
Input 5V output 24V 0.6A
Input 7.4V output 12V 2A
Enter the 7.4V output 19V 1.2A
Enter the 7.4V output 24V 0.9A
Input 12V output 19V 2A
Input 12V output 24V 1.5A
Conversion efficiency: 92% (Highest)
Switching Frequency: 400KHz
Output ripple: 50mV (Maximum)
Load regulation: ±0.5%
Voltage Regulation: ±0.5%
Operating temperature: industrial grade (-40 ° C to +85 ° C)
(ambient temperature over 40 degrees, to reduce power use, or to enhance heat dissipation)
Size 48*23*14（L * W * H）（mm）
