ماژول شارژ و دشارژ BMS باتری لیتیومی 3 سل 8 آمپر مدل HX-3S-03

3011015248

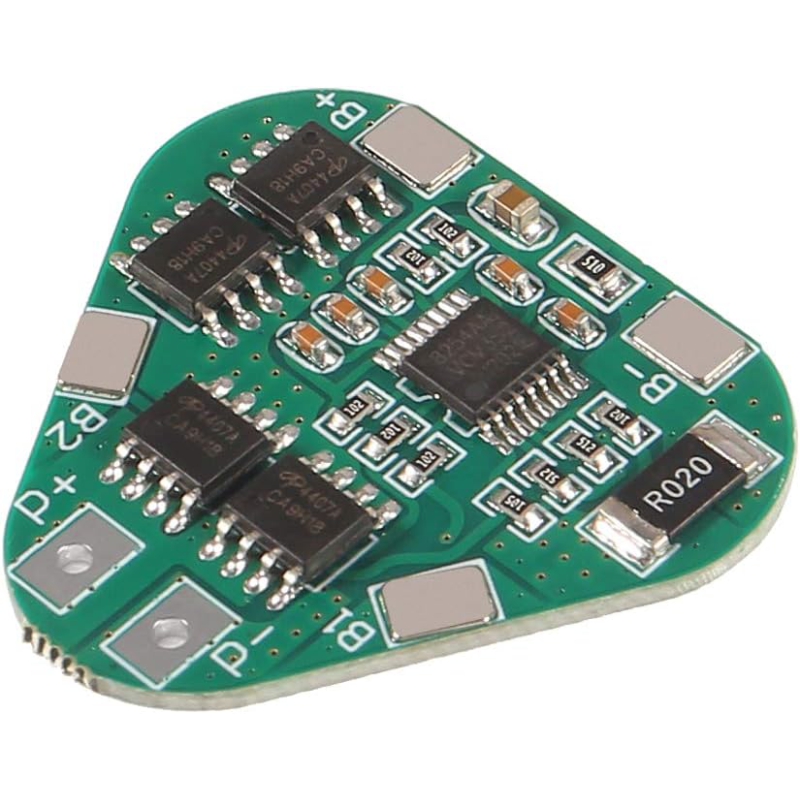

شارژر و محافظ Overcharge و Discharge باتری های لیتیومی 3 تایی با ماکزیمم جریان 8 آمپر طرح مثلثی

4.6
(5 رأی‌دهنده)
popular
تعداد درصد قیمت با تخفیف
100 2% 159,740‎ تومان
1,630,000 ریال

ماژول محافظ دشارژ و شارژ یا ماژول های BMS یا Battery Management System برای حفاظت و کنترل شارژ و دشارژ باتری های Lithium-Ion/Polymer مورد استفاده قرار میگیرند. این ماژول ها معمولا بر اساس میزان جریان دهی و تعداد سلول باتری که پشتیبانی میکنند دسته بندی میشوند.این ماژول یک شارژر باتری های لیتیوم یون و لیتیوم پلیمر 3 سل با توانایی شارژ حداکثر با 8 آمپر است. از ویژگی های این شارژر وجود مدار محافظتی Overcharge و Discharge است که از صدمه دیدن باتری جلوگیری میکند.


مشخصات

مدل : HX-3S-03
حداکثر ولتاژ شارژ : 12.6 الی 14 ولت
ولتاژ Over-Discharge : برابر 2.3-3.0 با خطای 0.05v±
ولتاژ Over-charge : برابر 4.25-4.35 با خطای 0.05v±
حداکثر جریان کاری : 8 آمپر
حداکثر جریان پیک : 9 الی 10 آمپر
محافظت در برابر جریان بیش از حد و اتصال کوتاه
جریان مصرفی در حالت بی باری : حدود 30 میکرو آمپر
تأخیر حفاظت از اتصال کوتاه: 200/500/600us
دمای قابل کار : 40- الی 50+ درجه سانتی گراد
مقاومت داخلی : 100 میلی اهم
ابعاد:30X30X2.8  میلی متر
توانایی شارژ 3 باتری لیتیومی 18650 یا لیتیوم پلیمر (طبق تصویر سیم بندی انتهای توضیحات)

Specification

Model: HX-3S-03
Maximum charging voltage: 12.6 to 14 volts
Over-Discharge voltage: equal to 2.3-3.0 with an error of ±0.05v
Over-charge voltage: equal to 4.25-4.35 with an error of ±0.05v
Maximum working current: 8 amps
Maximum peak current: 9 to 10 amps
Protection against over current and short circuit
Current consumption in no-load mode: about 30 microamps
Short circuit protection delay: 200/500/600us
Working temperature: -40 to +50 degrees Celsius
Internal resistance: 100 milliohms
Dimensions: 30x30x2.8 mm

Ability to charge 3 lithium 18650 or lithium polymer batteries (according to the wiring diagram at the end of the description)

کالاهای مرتبط
10 کالای مشابه
امتیاز شما
4.6
(امتیاز 5 رأی‌دهنده)
popular_product
  • کسری محمدیان | 2 هفته پیش

    سلام خوب هستید آیا این ماژول رو میشه برای جت فن استفاده کرد؟
    0
    0
    پاسخ | گزارش
    • پشتیبانی | 2 هفته پیش
      کسری محمدیان

      سلام

      اگر باتری داشته باشد بله می توانید استفاده کنید
      0
      0
      پاسخ | گزارش
  • علیسان یلدایی | 1 ماه پیش

    من ۳ باتری ۴ولت ۴امپر ۲۰hr دارم میشه به این وصل کرد و اینکه از تریق p+p_ هم شارژ میشه هم استفاده میشه
    0
    0
    پاسخ | گزارش
    • پشتیبانی | 1 ماه پیش
      علیسان یلدایی

      سلام و احترام، این ماژول BMS برای پک باتری لیتیومی 3 سل (3S) با ولتاژ نامی حدود 3.7 ولت برای هر سلول طراحی شده و محدوده ولتاژ شارژ آن تا حدود 4.2 ولت برای هر سلول است. باتری‌های 4 ولت 4Ah که معمولاً از نوع سیلد اسید هستند با این مشخصات شارژ و حفاظت سازگار نیستند، بنابراین اتصال آن‌ها به این BMS توصیه نمی‌شود و می‌تواند باعث آسیب باتری یا مدار شود. در این ماژول معمولاً پایانه‌های P+ و P- برای ورودی شارژر و همچنین خروجی مصرف‌کننده مشترک بوده و هر دو از همان ترمینال‌ها استفاده می‌کنند.
      0
      0
      پاسخ | گزارش
  • سید علی رضا حسینی | 4 ماه پیش

    سلام وقت بخیر خسته نباشید، بزگوار چه باتری برای این مدل ماژول معرفی میکنید تا ۱۲ولت ۶امپر بده واینکه برای شارژ چه اداپتوری پیشنهاد میکنید؟
    این مدل آداپتور دارم مشکلی نداره با این شارژ کنم؟
    کد آداپتور:2210001028
    0
    0
    پاسخ | گزارش
    • پشتیبانی | 4 ماه پیش
      سید علی رضا حسینی

      سلام و احترام، برای این BMS باید از پک باتری لیتیوم ۳ سل (3S) با ولتاژ نامی ۱۱٫۱ ولت و شارژ کامل ۱۲٫۶ ولت استفاده شود؛ برای خروجی حدود ۱۲ ولت ۶ آمپر بهتر است پک 3S2P با سل‌های با جریان‌دهی پیوسته حداقل ۵ آمپر برای هر سل انتخاب شود تا تحت بار داغ نشود. شارژر مناسب، شارژر CC/CV مخصوص 3S با خروجی ۱۲٫۶ ولت و جریان حدود ۲ تا ۳ آمپر است؛ آداپتور کد 2210001028 که ۱۲ ولت ۲ آمپر است برای شارژ 3S مناسب نیست.
      0
      0
      پاسخ | گزارش
  • حمید رضا جعفرخان | 8 ماه پیش خریدار

    من الان اتصال ها رو بین این ماژول و باطری ها برقرار کردم اما خروجی ولتاژ تو پایه های p صفره اما تو پایه های b+- عدد یازده رو نشون میده من الان مصرف کننده رو باید به کدوم پایه ها متصل کنم ؟! چون تو کامنت ها خوندم نوشته بود همون p مصرف کننده هم هست اما الان خروجیش صفره
    0
    0
    پاسخ | گزارش
    • پشتیبانی | 8 ماه پیش
      حمید رضا جعفرخان

      سلام، مصرف‌کننده فقط باید به پایه‌های P+ و P- وصل شود؛ اگر خروجی صفر است یا سلول‌ها درست سیم‌کشی نشده‌اند یا ماژول در حالت حفاظت است که با اتصال شارژر به P+ و P- آزاد می‌شود.برای دریافت پاسخ سریع و جامع در مورد سوالات علمی و فنی خواهشمند است به انجمن های تخصصی برق و الکترونیک ECA مراجعه فرمایید. (https://forum.eca.ir)
      0
      0
      پاسخ | گزارش
  • پوریا بختیاری | 9 ماه پیش

    سلام . ببخشید ماژول شارژ و دشارژ BMS باتری لیتیومی 3 سل برای دریل شارژی 12 ولت چ ماژولی رو پیشنهاد میدید
    0
    0
    پاسخ | گزارش
    مشاهده پاسخ ها (3)
    • پشتیبانی | 9 ماه پیش
      پوریا بختیاری

      سلام و احترام، برای دریل شارژی 12 ولت که معمولاً از پک باتری لیتیومی 3 سل (ولتاژ نامی 10.8 ولت و ولتاژ شارژ کامل 12.6 ولت) استفاده می‌کند، انتخاب BMS باید بر اساس جریان کاری واقعی موتور و جریان هجومی لحظه‌ای آن انجام شود. ماژول HX-3S-03 با جریان نامی 8 آمپر برای ابزارهایی که در لحظه استارت یا تحت بار سنگین جریان بالاتر از 8 آمپر می‌کشند مناسب نیست، زیرا ممکن است حفاظت اضافه‌جریان فعال شده و دستگاه خاموش شود. در این‌گونه موارد معمولاً از BMS سه سل با جریان تخلیه مجاز 20 تا 30 آمپر استفاده می‌شود تا جریان لحظه‌ای موتور دریل بدون قطع شدن تأمین گردد. پیش از انتخاب نهایی، لازم است جریان کاری دریل با مولتی‌متر یا کلمپ آمپرمتر اندازه‌گیری شود تا ماژول با جریان مجاز متناسب انتخاب شود.
      0
      0
      پاسخ | گزارش
  • سید حسین حسینی واعظ | 9 ماه پیش

    سلام ورودی ماژول، حتما باید ولتاژ 12.6 ولت باشه؟ اگه یک آداپتور با ولتاژ 12 بذارم، میشه؟
    0
    0
    پاسخ | گزارش
    • پشتیبانی | 9 ماه پیش
      سید حسین حسینی واعظ

      سلام و احترام، ولتاژ ورودی برای شارژ کامل پک سه سل لیتیوم باید به حدود 12.6 ولت برسد تا هر سلول به ولتاژ نامی 4.2 ولت شارژ شود، استفاده از آداپتور 12 ولت باعث می‌شود ولتاژ شارژ نهایی کمتر از مقدار موردنیاز باشد و باتری‌ها به‌طور کامل شارژ نشوند، هرچند این موضوع از نظر ایمنی مشکلی ایجاد نمی‌کند و حتی می‌تواند عمر سلول‌ها را افزایش دهد، اما ظرفیت قابل‌استفاده کاهش می‌یابد. بنابراین برای شارژ کامل باید منبع تغذیه با ولتاژ 12.6 ولت و جریان مناسب استفاده شود.
      0
      0
      پاسخ | گزارش
  • علی | 9 ماه پیش

    سلام، این مدل چند آمپر هست؟ برای تنظیم خروجی برای مصرف کننده ۳یا۴ امپر ۱۲ ولت چه دیمری معرفی می‌کنید که سر راه خروجی این ماژول بزارم؟ برای شارژ باتری ها کدوم پایه هارو باید به آداپتور وصل کنم؟
    0
    0
    پاسخ | گزارش
    مشاهده پاسخ ها (3)
    • پشتیبانی | 9 ماه پیش
      علی

      سلام و احترام، این برد BMS صرفاً محافظ است و نقش شارژر را ندارد؛ جریان خروجی قابل‌تحمل آن در نسخه‌های رایج HX-3S-03 معمولاً حدود ۶ تا ۸ آمپر ذکر می‌شود، اما متأسفانه اطلاعات رسمی از سوی شرکت سازنده در این خصوص ارائه نشده است. برای مصرف‌کننده ۳ تا ۴ آمپر در ۱۲ ولت، استفاده از دیمر DC با ظرفیت نامی حداقل ۸ آمپر توصیه می‌شود؛ «دیمر 8 آمپر 12-24 ولت DC» گزینه مناسبی است و در صورت نیاز به حاشیه اطمینان بیشتر می‌توانید «دیمر 30 آمپر 12-24 ولت DC» را انتخاب کنید. سیم‌بندی معمول این نوع BMS به این صورت است: ترمینال‌های B+ ،B1 ،B2 و B- به سلول‌ها متصل می‌شوند و ترمینال‌های P+ و P- به بار وصل شده و معمولاً همان‌ها برای شارژ هم استفاده می‌شوند؛ در برخی نسخه‌ها پد C- جداگانه وجود دارد که در آن صورت آداپتور شارژ لیتیوم ۳ سل با ولتاژ ۱۲٫۶ ولت و محدودکننده جریان به P+ و C- متصل می‌گردد. هنگام کار با باتری لیتیومی رعایت نکات ایمنی و استفاده از شارژر CC/CV مناسب الزامی است.
      0
      0
      پاسخ | گزارش
  • سید علی رضا حسینی | 9 ماه پیش

    سلام وقت بخیر خسته نباشید، استاد چند تا سوال داشتم، بنده یه پک باتری ۱۲ ولت برای مصرف کننده ۲ آمپر ۴۰ وات میخواستم که یک ال ای دی خطی هستش برای کمپ و... میخوام به مدت ۴یا۵ ساعت روشن باشه که جمعا ۸تا۱۰ آمپر مصرف میشه،به نظر شما چه تعداد باتری با چه توانی بگیرم؟ واینکه بین ماژول ها کدوم دقیق تر و عملکرد مطمئن تری داره؟ برای انتخاب شارژر با آداپتور ۱۲ولت ۱یا۲ آمپر هم میشه شارژ کردش؟
    0
    0
    پاسخ | گزارش
    مشاهده پاسخ ها (3)
    • پشتیبانی | 9 ماه پیش
      سید علی رضا حسینی

      سلام و احترام، با توجه به نیاز مصرف ۴۰ وات به مدت ۴ تا ۵ ساعت، ظرفیت موردنیاز باتری حدود ۸ تا ۱۰ آمپر‌ساعت است. برای رسیدن به این ظرفیت با ولتاژ ۱۲ ولت، می‌توانید از ۳ عدد سلول لیتیوم‌-یون ۳.۷ ولت مانند 18650 به صورت سری استفاده کرده و ظرفیت هر سلول را حداقل ۳۵۰۰ میلی‌آمپر‌ساعت در نظر بگیرید، یا از پک‌های آماده با ولتاژ نامی 11.1 ولت و ظرفیت بالای ۱۰Ah استفاده نمایید. ماژول BMS مدل HX-3S-03 با جریان مجاز ۶ تا ۸ آمپر گزینه‌ای دقیق و مطمئن برای این کاربرد است، چرا که دارای محافظت در برابر اضافه‌شارژ، دشارژ بیش از حد، اتصال کوتاه و اضافه‌جریان می‌باشد. برای شارژ باتری می‌توان از آداپتور ۱۲ ولت ۱ یا ۲ آمپر استفاده کرد، اما باید دقت داشت که ولتاژ خروجی آداپتور باید به‌صورت دقیق توسط یک ماژول شارژر مناسب کنترل شود؛ چرا که ماژول HX-3S-03 فقط نقش محافظ را دارد و شارژر داخلی ندارد. پیشنهاد می‌شود از یک ماژول شارژر جداگانه با خروجی محدودشده برای شارژ باتری استفاده نمایید.
      0
      0
      پاسخ | گزارش
  • سید علی رضا حسینی | 9 ماه پیش

    سلام و درود خسته نباشید، بزگوار بنده یه پک باتری ۱۲ولت،برای مصرف کننده ۱۲ ولت ۲ امپر ۴۰ وات میخوام که یک ال ای دی خطی هستش، بین مدل هاتون کدوم از نظر کیفیت دقت و استاندارد و... بهتر هست؟ تو نظرات دیدم گفتید این بهترین گزینه هست، واینکه کدوم ماژول برای همچین مصرف کننده ای مناسب هست؟ میخوام ۴الی۵ ساعت هم کار کنه،که ۲ آمپر ساعت مصرف داره میشه حدود ۸ الی ۱۰ امپر مصرفی، به نظر شما چه باتری بگیرم با چه ماژولی، ببخشید پیامم زیاد شدش
    0
    0
    پاسخ | گزارش
    • پشتیبانی | 9 ماه پیش
      سید علی رضا حسینی

      سلام و احترام، برای مصرف‌کننده ۱۲ ولت با جریان ۲ آمپر (حدود ۴۰ وات) که به‌مدت ۴–۵ ساعت نیاز به کار دارد (مصرف حدود ۸–۱۰ آمپر‌ساعت)، پیشنهاد می‌شود از پک باتری ۳ سل لی‌تیوم­یون با ظرفیت حداقل ۱۰ آمپر‌ساعت استفاده شود. مثلاً سه عدد سل‌ول ۱۸۶۵۰ سری‌شده با ظرفیت انتخابی (مثلاً ۲۶۰۰ – ۳۰۰۰ میلی‌آمپر‌ساعت) مناسب خواهد بود. برای ماژول محافظ شارژ/دشارژ نیز مدل HX‑3S‑03 با جریان کاری ۶–۸ آمپر (حداکثر جریان آنی ۹–۱۰ آمپر)، ولتاژ شارژ مناسب ۱۲.۶–۱۳ ولت و محافظت در برابر اضافه‌شارژ، دشارژ شدید و اتصال‌کوتاه گزینه‌ای مطمئن و دقیق است. پس بهترین انتخاب ، همین مدل HX‑3S‑03 خواهد بود.
      0
      0
      پاسخ | گزارش
  • محمد پرهام ساجدی خوش | 9 ماه پیش

    قیمت مقداری نگران کننده هست آیا این ماژول قابلیت بالانس ولتاژ سلول ها رو داره؟
    0
    0
    پاسخ | گزارش
    • پشتیبانی | 9 ماه پیش
      محمد پرهام ساجدی خوش

      با سلام و احترام


      ماژول BMS مدل HX-3S-03 علی‌رغم قیمت اقتصادی، عمدتاً وظیفه حفاظت (مانند محدود کردن ولتاژ، جریان، دشارژ و اتصال کوتاه) را بر عهده دارد و قابلیت بالانس فعال یا حتی بالانس ساده ولتاژ بین سلول‌ها در اکثر نسخه‌های این مدل وجود ندارد.


      در صورتی که بالانس ولتاژ برای کاربرد شما ضروری است، پیشنهاد می‌شود از ماژول‌های BMS با مشخصات صریح شامل "balancing" در توضیحات محصول استفاده فرمایید.
      0
      0
      پاسخ | گزارش
