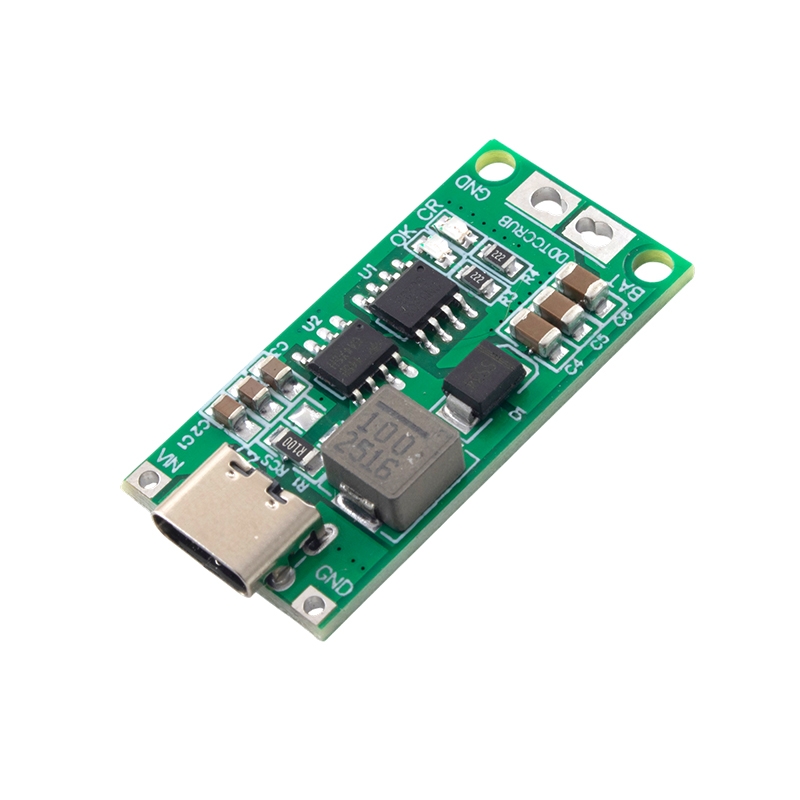

این ماژول شارژر برای شارژ باتری‌های لیتیوم-یونی یا لیتیوم-پلیمری 3 سلول (3S) طراحی شده و از ورودی USB Type-C بهره می‌برد. ماژول با ولتاژ ورودی DC 3 تا 6 ولت کار کرده و قابلیت تأمین جریان شارژ 1A را دارد. طراحی مدار شامل حفاظت‌های مختلف از جمله حفاظت اضافه ولتاژ باتری، جلوگیری از تخلیه بیش از حد، و جلوگیری از اتصال کوتاه است که طول عمر باتری و ایمنی استفاده را افزایش می‌دهد. این ماژول با بهره‌گیری از حالت شارژ شبه ولتاژ ثابت (Quasi-CV) افت ولتاژ روی مسیر باتری را جبران کرده و دارای LEDهای وضعیت شارژ و تکمیل شارژ است. ابعاد کوچک آن، نصب و استفاده را در پروژه‌های قابل حمل و کاربردهای صنعتی آسان می‌کند.

مشخصات

• نوع باتری پشتیبانی‌شده: لیتیوم-یونی یا لیتیوم-پلیمری 3 سل (3S)
• ولتاژ ورودی: DC 3 تا 6V (پیشنهادی 3.7V یا 5V)
• جریان ورودی: 1A
• ولتاژ شارژ: 12.6V
• جریان شارژ: 0.37A
• فرکانس سوئیچینگ: تا 1MHz
• حالت شارژ: Quasi-CV با جبران افت ولتاژ مسیر
• حفاظت‌ها: اضافه ولتاژ باتری، ولتاژ پایین باتری، اتصال کوتاه
• نمایشگر LED: CR (شارژ در حال انجام)، OK (شارژ کامل یا حالت ولتاژ ثابت)
• دمای کاری: 40- تا 85+ درجه سانتی‌گراد
• ابعاد: 18x39x6.5 میلیمتر

کاربردهای رایج

این ماژول برای شارژ ایمن و کارآمد باتری‌های لیتیومی 3 سل مناسب است و در انواع تجهیزات قابل حمل، دستگاه‌های الکترونیکی سفارشی و پروژه‌های DIY کاربرد دارد.

• پاوربانک‌های چندسلولی
• روبات‌های کوچک و دستگاه‌های متحرک
• سیستم‌های نورپردازی LED قابل حمل
• دستگاه‌های ابزار دقیق قابل حمل
• تجهیزات پزشکی پرتابل
• سیستم‌های مخابراتی و بی‌سیم با باتری داخلی

نشانگر های LED

LED نشانگر ''CR'' : ماژول در حال شارژ باتری می باشد .
LED نشانگر ''OK'' : ماژول باتری را کاملا شارژ کرده یا حالت ولتاژ ثابت می باشد .

نکته مهم استفاده در این ماژول

1- این ماژول مدل 3S-1A می باشد و مناسب برای منابع باتری 3 سلولی با جریان ورودی 1 آمپری می باشد که تصویر سیم بندی کامل آن را می توانید در انتهای توضیحات مشاهده نمایید
2- برای انتخاب اتری باتری دقت نمایید که نوع و آمپراژ باتری ها از یک سری و یک مدل و سالم باشد  (مثال 3 عدد باتری لیتیوم یونی 3.7 ولتی 500 میلی آمپر)
3- در سیم بندی دقت گردد تا از بروز آسیب به ماژول یا باتری ها جلوگیری شود .
4- در صورتی که از آداپتور شارژر های تلفن همراه استفاده می کنید از 2 آمپر بودن شارژر اطمینان حاصل نمایید در غیر این صورت از منابع تغذیه ای که 2 آمپری هستند می توانید استفاده نمایید
5- باتری های با ظرفیت بالاتر در مدت زمان طولانی تر شارژ خواهند شد

Description

Automatic Charging: The internal resistance and leakage resistance of the battery charger module are automatically charged, making it convenient for you to use it at any time.
Battery Protection: The battery charger has a strong adaptability to input power. It means the battery power is able to defend your power at most times.
Main Application: The battery charger is able to make the battery voltage not lower than the input voltage and prevent the power from short circuit, which prolonged the service life of your equipment.
Standard Production: The port of the battery charger has a Type C interface, which is able to work with all Type C devices. The Type C port is also an increasingly popular choice. You can buy one as preparation.
Easy Carrying: The battery charger module is small in size. Suitable for many applications that require high integration and low cost.It is convenient for you to take it out and use it anywhere.
Diverse choices, customers can choose what they need according to different needs
Widely used
High safety performance
Simple and easy to understand and operate
Battery overvoltage protection

Specification

Cell(3S) 12.6V Version
Input voltage : DC 3-6V(Recommend DC 3.7V 5V)
Input current : 1A(1A Version),2A(2A Version),4A(4A Version)
Charging voltage : 12.6V
Charging current : 0.37A(1A Version),0.74A(2A Version),1.48A(4A Version)
Switching Frequency up to 1MHz
Quasi-CV mode to Compensate for the Voltage Loss on Battery
Internal Resistance and Trace Resistance
Automatic Recharge
Protection for Battery Voltage Being Low than Input and Short Battery
Good adaptability to Input Supply with Limited Driving Capability
Battery Overvoltage Protection
Led indicator :
''CR'' LED is charge status indicator
''OK'' LED is fully charged OR Constant voltage mode;
Operating Ambient Temperature－40℃ to ＋85℃
Size 37mm x 18mm x 6.3mm
