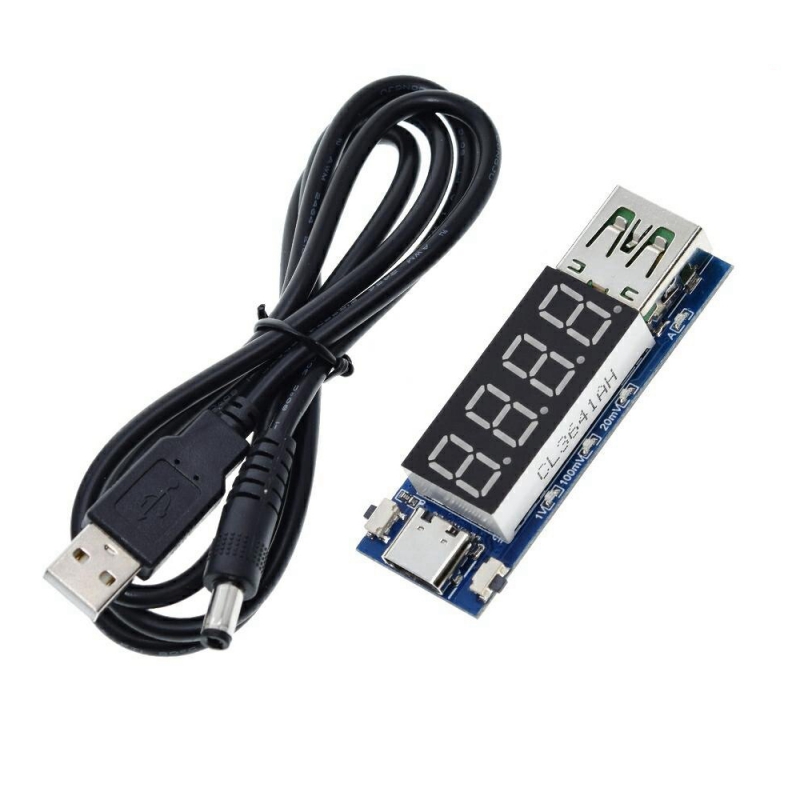

ماژول XY-PDT یک تستر و شارژر پیشرفته است که علاوه بر قابلیت فست شارژ، امکان نمایش همزمان ولتاژ و جریان خروجی را روی نمایشگر دیجیتال فراهم میسازد. این ماژول از پروتکلهای Power Delivery (PD) 2.0 و PD 3.0 پشتیبانی میکند و به همین دلیل قابلیت شارژ سریع انواع دستگاههای هوشمند، لپتاپها و تجهیزات الکترونیکی را دارد. محدوده ولتاژ ورودی از 6 تا 32 ولت DC و ولتاژ خروجی بین 4 تا 20 ولت DC است. نمایشگر داخلی ولتاژ را با دقت 0.3٪ و وضوح 0.01 ولت و جریان را با دقت 0.5٪ نمایش میدهد. طراحی کوچک، قابلیت اتصال آسان به درگاههای USB و همراه داشتن کابل 1 متری با کانکتور استاندارد باعث شده این محصول یک ابزار کاربردی برای شارژ و تست انواع وسایل الکترونیکی باشد.
مشخصات
- مدل: XY-PDT
- ولتاژ ورودی: 6 ~ 32 ولت DC
- ولتاژ خروجی: 4 ~ 20 ولت DC
- پشتیبانی از پروتکلها: PD2.0 / PD3.0
- دقت ولتاژ: 0.3%
- وضوح ولتاژ: 0.01V
- دقت جریان: 0.5%
- نوع کابل: USB به فیش آداپتوری 5.5mm
- طول کابل: 1 متر
- محدوده دمای کاری: °C -20 ~ +100
- محدوده رطوبت کاری: 0% ~ 95% RH
- ابعاد: 53 × 19 × 9 میلیمتر
- نمایشگر: دیجیتال 7 سگمنت
کاربردهای رایج
- تست ولتاژ و جریان شارژرها و پورتهای USB
- استفاده در لپتاپها و تبلتهای پشتیبانیشده از PD
- شارژ سریع گوشیهای هوشمند
- تستر و ابزار اندازهگیری برای تعمیرات موبایل
- استفاده در روتر یا مودم
- تست شارژرهای مبدل و ماژولهای تغذیه
تنظیم حالت
- 1.نمایش بوت
-
- هر زمانی که ماژول به شارژر متصل باشد پروتکل فست شارژ سریع PD به طور خودکار شناسایی می کند.
- حالت A : اگر شارژر از پروتکل pd پشتیبانی نکند حالت " ---- " را نشان دهد.
- حالت B : اگر شارژر از پروتکل های pd2.0 و یا pd3.0 پشتیبانی نماید این مقادیر بر روی نمایشگر نشان داده می شود
-
- 2. تغییر پارامترهای نمایشگر:
-
- حالت A : دکمه k1 را به طور کوتاه فشار دهید تا ولتاژ خروجی یا جریان خروجی بر روی نمایشگر نشان داده شود .
- حالت B : اگر دکمه k1 را حدود 5 ثانیه فشار داده و نگه دارید ، صفحه نمایشگر خاموش می شود . با این حال، ولتاژ خروجی را حفظ شده و قطع نمی شود.
-
- 3. تنظیم ولتاژ :
-
- دکمه k2 را برای تنظیم درجه ولتاژ فشار دهید. نشانگر درجه ولتاژ مربوطه به طور خودکار چشمک می زند.
- دکمه k1 یا k2 را برای تغییر مقدار ولتاژ فشار دهید. در این زمان، k1 افزایش و k2 برای کاهش می باشد.
- هفت درجه ولتاژ P7-1 تا P7-7 و P7-L وجود دارد. درجه ولتاژ نمایش داده می شود و مقدار ولتاژ مربوطه نمایش داده می شود.(عکس انتهای توضیحات)
- دکمه k1 برای حدود 2 ثانیه برای ذخیره پارامترها و خروج (یا انجام هیچ کاری در عرض 5 ثانیه).
- مقدار P7-L آخرین درجه ولتاژ است. پس از انتخاب این درجه، ماژول تمام حالات (حالت 5v/9v/12v/15v/pps) را به ترتیب فعال می کند.در این حالت 3 نشانگر LED به ترتیب
- روشن می شوند.
- شارژرهای 3.6.pd2.0 معمولاً از 4-5 درجه ولتاژ پشتیبانی می کنند، بنابراین P4-1 یا P5-1 را روی صفحه نمایش خواهید دید.
- شارژرهای 3.7.pd3.0 معمولاً از 6-7 درجه ولتاژ پشتیبانی می کنند، بنابراین P6-1 یا P7-1 را روی صفحه نمایش خواهید دید.
- در حالت P7-1 خروجی 5 ولت. نشانگر زرد/آبی/سبز خاموش باقی می ماند.
- در حالت P7-2 خروجی 9 ولت. نشانگر زرد/آبی/سبز خاموش باقی می ماند.
- در حالت P7-3 خروجی 12v. نشانگر زرد/آبی/سبز خاموش باقی می ماند.
- در حالت P7-4 خروجی 15V. نشانگرهای زرد، آبی و سبز خاموش می مانند.
- در حالت P7-5 خروجی 5v. نشانگر زرد/آبی/سبز خاموش باقی می ماند.
- در حالت P7-6 و P7-7 حالت pps است. نشانگرهای زرد/آبی/سبز روشن باقی می مانند.
- در حالت .P7-L حالت چرخشی است.
-
- تنظیم ولتاژ پله pps
-
- مطمئن شوید که ماژول در حالت pps اجرا می شود. در این حالت، LEDهای 1v/100mv/20mv همه یا هرکسی روشن هستند، درجه ولتاژ P7-6 یا P7-7.
- دکمه K2 را فشار دهید تا ولتاژ 3pps را تنظیم کنید و صفحه چشمک می زند. ابتدا ولتاژ 1 مرحله ای را فعال کنید.
- دکمه k2 را حدود 3 ثانیه فشار داده و نگه دارید تا ولتاژ مرحله بعدی را انتخاب کنید.
- دکمه k1 یا k2 را برای تغییر مقدار ولتاژ فشار دهید. در این زمان، k1 افزایش و k2 کاهش می باشد.
- برای خروج از حالت تنظیم ولتاژ pps دکمه ، k1/k2 را کوتاه فشار دهید، زمانی که هر دو LEDهای 1v/100mv/20mv روشن هستند، ولتاژ مرحله دیگر را انتخاب کنید.
- دکمه k1 برای حدود 2 ثانیه برای ذخیره پارامترها و بازگشت به صفحه نمایش عادی (یا انجام هیچ کاری در عرض 5 ثانیه).
-
- اجزای اصلی:
- ورودی Type-C: تغذیه ماژول و دریافت سیگنال PD.
- خروجی USB Female: برای اتصال دستگاهها (توان خروجی تا 5A).
- نمایشگر دیجیتال 7-سگمنت: نمایش ولتاژ و جریان لحظهای.
- K1 و K2 کلیدها: برای تغییر مدها، انتخاب ولتاژ خروجی و تنظیم پارامترها.
- LEDهای وضعیت (PPS Mode Indicator):
- زرد (1V Step) → تغییر ولتاژ پلهای 1 ولت.
- سبز (100mV Step) → تغییر ولتاژ پلهای 0.1 ولت.
- آبی (20mV Step) → تغییر ولتاژ پلهای 0.02 ولت.
- نمایش جریان (Current Indicator): نشانگر قرمز مخصوص نمایش جریان.
- دقت اندازهگیری:
- وضوح ولتاژ: 0.01V با خطای ±0.3%
- وضوح جریان: 0.001A با خطای ±0.5%
مدهای ولتاژ و پروتکل PD3.0
- P7-1 = 5V (پیشفرض USB)
- P7-2 = 9V (Fast Charge)
- P7-3 = 12V
- P7-4 = 15V
- P7-5 = 20V (حداکثر در PD3.0 – مناسب لپتاپها)
- P7-6 = PPS Mode (Programmable Power Supply – تغییر ولتاژ در پلههای دقیقتر)
- P7-7 = حالت انتخابی ولتاژ پلهای
The XY-PDT module is an advanced tester and charger that, in addition to fast charging capabilities, also allows simultaneous display of output voltage and current on a digital display. This module supports Power Delivery (PD) 2.0 and PD 3.0 protocols, and therefore is capable of fast charging a variety of smart devices, laptops, and electronic equipment. The input voltage range is from 6 to 32 V DC and the output voltage is between 4 and 20 V DC. The internal display displays voltage with an accuracy of 0.3% and a resolution of 0.01 V and current with an accuracy of 0.5%. The small design, easy connection to USB ports, and the inclusion of a 1-meter cable with a standard connector make this product a practical tool for charging and testing a variety of electronic devices.
Specifications
Model: XY-PDT
Input Voltage: 6 ~ 32V DC
Output Voltage: 4 ~ 20V DC
Support Protocols: PD2.0 / PD3.0
Voltage Accuracy: 0.3%
Voltage Resolution: 0.01V
Current Accuracy: 0.5%
Cable Type: USB to 5.5mm Adapter Plug
Cable Length: 1m
Operating Temperature Range: -20 ~ +100°C
Operating Humidity Range: 0% ~ 95% RH
Dimensions: 53 × 19 × 9mm
Display: 7-Segment Digital
-
احمد زرگوشیان | حدود 1 ماه قبل ولتاژ ورودی از چند تا چند ولت است؟
-
ادمین | حدود 1 ماه قبل سلام و احترام، محدوده ولتاژ ورودی ماژول فست شارژ مدل XY-PDT از 6 ولت تا 32 ولت DC است. تأمین ولتاژ خارج از این محدوده میتواند باعث عملکرد نادرست یا آسیب به مدار شود، همچنین توصیه میشود ولتاژ ورودی حداقل 1 ولت بالاتر از ولتاژ خروجی مورد نیاز باشد تا مبدل بتواند بهدرستی کار کند.
-
-
salar sadeghi | 2ماه قبل سلام چند وات هست ؟
-
ادمین | 2ماه قبل سلام و احترام، این ماژول با ورودی Type‑C قادر است در شرایط مناسب تا حداکثر 100W توان خروجی ارائه نماید.
-
ادمین | 2ماه قبل سلام و احترام، این ماژول با ورودی Type‑C قادر است در شرایط مناسب تا حداکثر 100W توان خروجی ارائه نماید.
-
-
محسن جهانگیرزاده | 3ماه قبل سلام وقت بخیر این ماژول برای فست شارژ کردن گوشی های آیفون جوابه؟
-
ادمین | 3ماه قبل سلام و احترام،
بله این ماژول XY‑PDT دارای پشتیبانی از پروتکلهای PD2.0 و PD3.0 است، بههمین دلیل برای فعالسازی فستشارژ روی گوشیهای آیفون مناسب است؛ هنگام اتصال به شارژر یا پاوربانک PD، ماژول بهصورت خودکار ولتاژ بهینه (مثلاً 9 ولت یا 15 ولت) را مذاکره و تنظیم میکند (eshop.eca.ir). بهعبارت دیگر، این ماژول نقش «تریگر» یا فعالسازی PD را دارد و شما میتوانید ولتاژ و جریان واقعی خروجی را روی نمایشگر دیجیتال آن ببینید.
نکته مهم: توان نهایی خروجی وابسته به منبع تغذیهای است که استفاده میکنید. اگر منبع توانایی PD مناسب آیفون را داشته باشد، این ماژول آن را فعال میسازد؛ اما خودش جریان را افزایش یا شارژ سریع را تضمین نمیکند.
در صورت نیاز به راهنمایی برای خرید آیفون با PD یا تنظیمات دقیق ولتاژ، خوشحال میشوم کمک کنم.
-
-
میثم حسین زاده | 7ماه قبل سلام وقت بخیر ،ایا این ماژول رو میشه به پاوربانک وصل کرد و خروجی ولتاژشو رو 9 یا 12 تنظیم کنه تا مودم رو بتونه روشن کنه؟
-
ادمین | 7ماه قبل سلام
بله امکان پذیر است
حتما راهنمای کالا را دقیق مطالعه فرمایید، در صورت اتصال ولتاژ اشتباه، به دستگاه های شما صدمه وارد خواهد شد
-
-
محمد رضا صادقی | 8ماه قبل سلام چند آمپر حد اکثر خروجی میده
-
ادمین | 8ماه قبل سلام
جریان کشی معمولا بین 800 الی 1500 میلی آمپر می باشد
بستگی به کابل و جریان کشی دستگاه دارد
-
