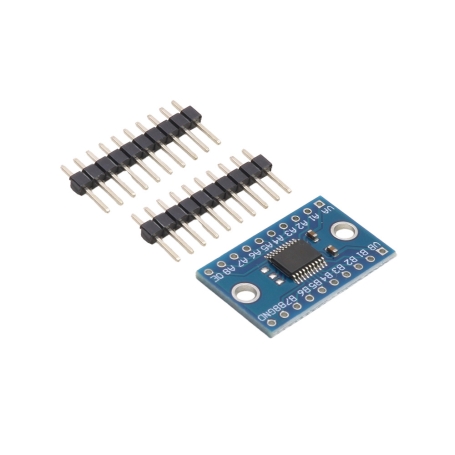

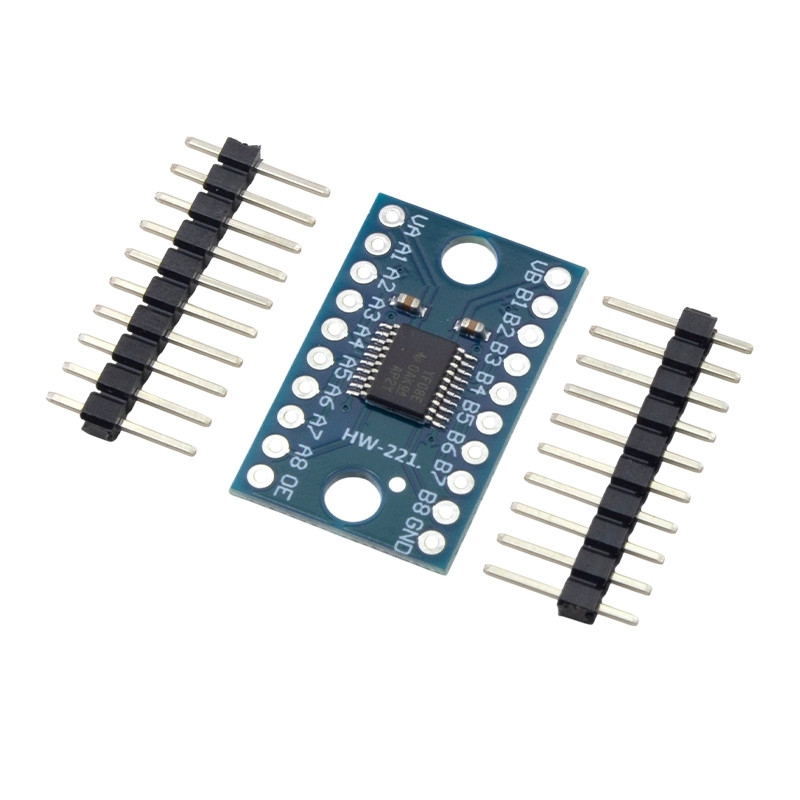

ماژول مبدل سطح ولتاژ TXS0108E یک رابط ارتباطی بین مدارهایی با سطح ولتاژ متفاوت ایجاد می‌کند. این ماژول امکان تبدیل سیگنال‌های دیجیتال دوطرفه را فراهم کرده و می‌تواند ارتباط بین بخش‌هایی از مدار که با ولتاژهای مختلف کار می‌کنند را ساده‌تر کند.این مبدل دارای 8 کانال تبدیل سطح ولتاژ است و هر کانال قابلیت انتقال سیگنال در هر دو جهت را دارد. تشخیص جهت ارتباط به صورت خودکار انجام می‌شود و نیاز به کنترل دستی جهت سیگنال وجود ندارد.ماژول TXS0108E برای کاربردهایی مانند اتصال میکروکنترلرهای 3.3V به تجهیزات 5V، ارتباط بین بردهای توسعه و هماهنگ‌سازی سطح منطقی در مدارهای دیجیتال استفاده می‌شود. این ماژول از رابط‌های رایج مانند UART و SPI پشتیبانی می‌کند.

مشخصات فنی

• نوع: ماژول مبدل سطح ولتاژ دوطرفه
• تراشه: YF08E
• تعداد کانال: 8 کانال
• رزولوشن: 8 بیت
• ولتاژ سمت A (VCCA): 1.2 تا 3.6V DC
• ولتاژ سمت B (VCCB): 1.65 تا 5.5V DC
• جهت تبدیل: دوطرفه
• پروتکل‌های سازگار: UART، IIC، SPI
• ابعاد: 27 × 17 × 3 میلی متر

ویژگی‌ها

• تبدیل سطح منطقی به صورت دوطرفه
• دارای 8 کانال مستقل
• مناسب برای اتصال مدارهای 3.3V و 5V
• تشخیص خودکار جهت انتقال سیگنال
• ابعاد کوچک مناسب نصب روی بردهای آزمایشی
• سازگار با انواع میکروکنترلرها و بردهای توسعه

کاربردها

ماژول مبدل سطح ولتاژ TXS0108E برای هماهنگ‌سازی سطح سیگنال بین تجهیزات الکترونیکی با ولتاژهای کاری متفاوت استفاده می‌شود. این ماژول در پروژه‌های مبتنی بر میکروکنترلر، بردهای توسعه، سیستم‌های دیجیتال و مدارهایی که نیاز به ارتباط بین سطوح منطقی مختلف دارند کاربرد دارد.

• اتصال میکروکنترلرهای 3.3V به تجهیزات 5V
• ارتباط بین بردهای توسعه مختلف
• پروژه‌های Arduino و سیستم‌های مشابه
• تبدیل سطح سیگنال در رابط UART
• هماهنگ‌سازی خطوط دیجیتال SPI
• طراحی مدارهای دیجیتال چندولتاژی

introduction

Provide two-way communication capability at varied voltage levels to your electronics project with the TXS0108E. This chip perform bidirectional level shifting from pretty much any voltage to any voltage and will auto-detect the direction. Only thing that doesn't work well with this chip is i2c (because it uses strong pullups which confuse auto-direction sensor).

Specification

Module chip : TXS0108E
VCC A side support voltage : 1.2 ~ 3.6 V
VCC B side support voltage : 1.65 ~ 5.5 V
Communication Interface Compatible : UART/IIC/SPI
No. of Bits : 8
