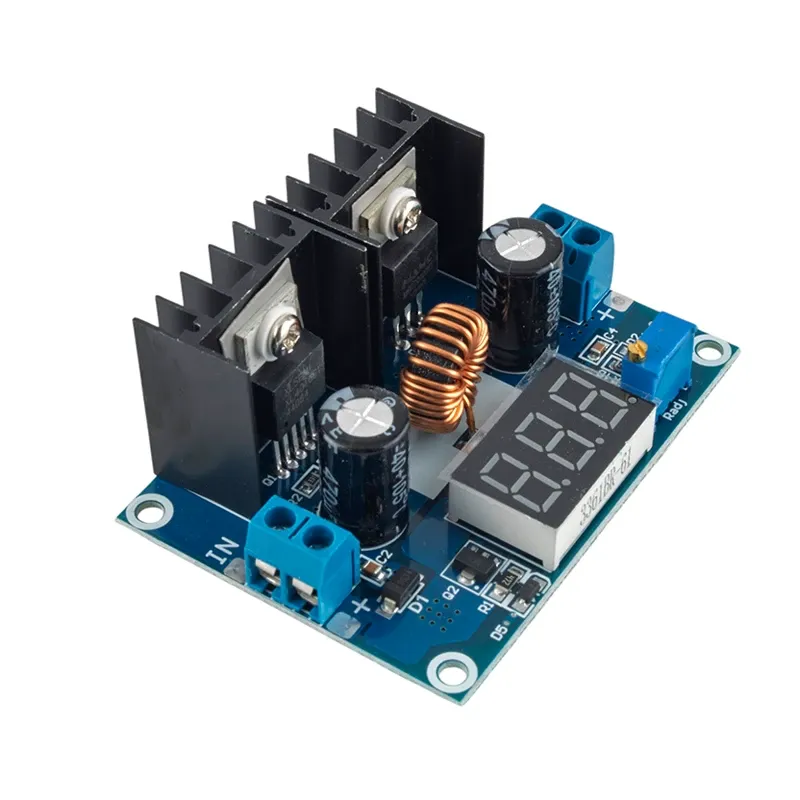

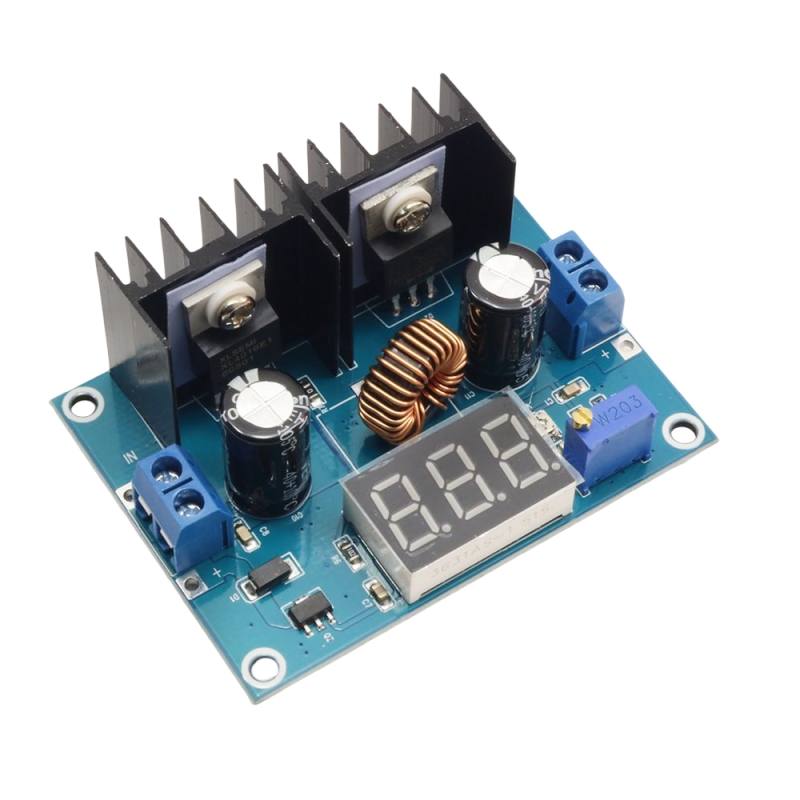

ماژول XL4016E1 یک مبدل کاهنده ولتاژ DC به DC از نوع Buck Converter است که بر پایه تراشه سوئیچینگ XL4016 طراحی شده و از دیود شاتکی دوبل MBR10200 برای یکسوسازی با تلفات پایین استفاده می‌کند. این ساختار سوئیچینگ با فرکانس 180KHz و مدولاسیون PWM باعث دستیابی به راندمان تبدیل تا 94% می‌شود و اتلاف حرارتی را نسبت به رگولاتورهای خطی به شکل چشمگیری کاهش می‌دهد.

ولتاژ ورودی این ماژول در بازه 4 تا 40 ولت DC قرار دارد و خروجی آن به‌صورت پیوسته از 1.25 تا 36 ولت قابل تنظیم است. تنظیم ولتاژ خروجی از طریق مولتی‌ترن انجام می‌شود که امکان تنظیم دقیق را فراهم می‌کند. حداکثر جریان خروجی 8 آمپر و توان خروجی 200 وات است، با این حال برای عملکرد پایدار در کارکرد مداوم، استفاده در جریان‌های حداکثر 5 آمپر توصیه می‌شود.

وجود نمایشگر ولتاژ روی برد امکان مانیتورینگ مستقیم خروجی را فراهم می‌کند. این ماژول مجهز به حفاظت در برابر جریان بیش‌ازحد، افزایش دما و اتصال کوتاه است که ایمنی مدار و مصرف‌کننده را افزایش می‌دهد. برای استفاده در جریان‌های بالا، به‌کارگیری خنک‌کننده فعال مانند فن ضروری است تا پایداری حرارتی حفظ شود.

مشخصات

• نوع مبدل: Buck Converter
• مد کنترلی: PWM
• تراشه اصلی: XL4016
• دیود خروجی: MBR10200 Dual Schottky
• ولتاژ ورودی: DC 4 تا 40V
• ولتاژ خروجی: DC 1.25 تا 36V
• حداکثر جریان خروجی: 8A
• حداکثر توان خروجی: 200W
• بازده تبدیل: 94%
• فرکانس سوئیچینگ: 180KHz
• ابعاد: 64 × 47 × 27 mm
• محدوده دمای کاری: -40 تا +85 درجه سانتی‌گراد

کاربردها

این ماژول برای کاهش ولتاژ DC در سیستم‌هایی استفاده می‌شود که نیاز به جریان بالا و تنظیم دقیق خروجی دارند. راندمان بالا، توان قابل توجه و قابلیت تنظیم گسترده، آن را به گزینه‌ای مناسب برای منابع تغذیه صنعتی، پروژه‌های رباتیک و سیستم‌های باتری تبدیل کرده است.

• تغذیه مدارهای قدرت با ولتاژ تنظیم‌شده
• راه‌اندازی موتورهای DC در پروژه‌های رباتیک
• منبع تغذیه پایدار برای آردوینو و رزبری‌پای
• تغذیه تجهیزات صنعتی با نیاز به جریان بالا
• ساخت منبع تغذیه آزمایشگاهی قابل تنظیم
• تبدیل ولتاژ باتری خودرو به سطوح پایین‌تر
• تغذیه سیستم‌های LED پرقدرت
• پروژه‌های DIY الکترونیک قدرت
• مدارهای شارژ و مدیریت انرژی
• سیستم‌های قابل حمل مبتنی بر باتری

Introduction

1Pcs XH-M404 DC-DC Buck Module XL4016E1 High-Power DC Voltage Regulator 8A With Regulator This product uses XL4016 switch regulator chip, with MBR10200 dual rectifier, the input up to 40V, the output 1.25-36V continuously adjustable It can be adjusted or turned off by the knob, more convenient to operate Output current up to 8A. Using when Use fan ! Long-term work recommended within 5A! With multiple protection: over-current protection, over-temperature protection and short circuit protection, etc., more safe to use.

Specification

Product Name: DC voltage regulator
Regulating mode: PWM modulation
Input voltage: DC4-40V
Output range: DC1.25-36V
Current: 8A
Power: 200W
Conversion efficiency: 94%
Switching frequency: 180KHz
Dimensions: 64 * 47 * 27mm
