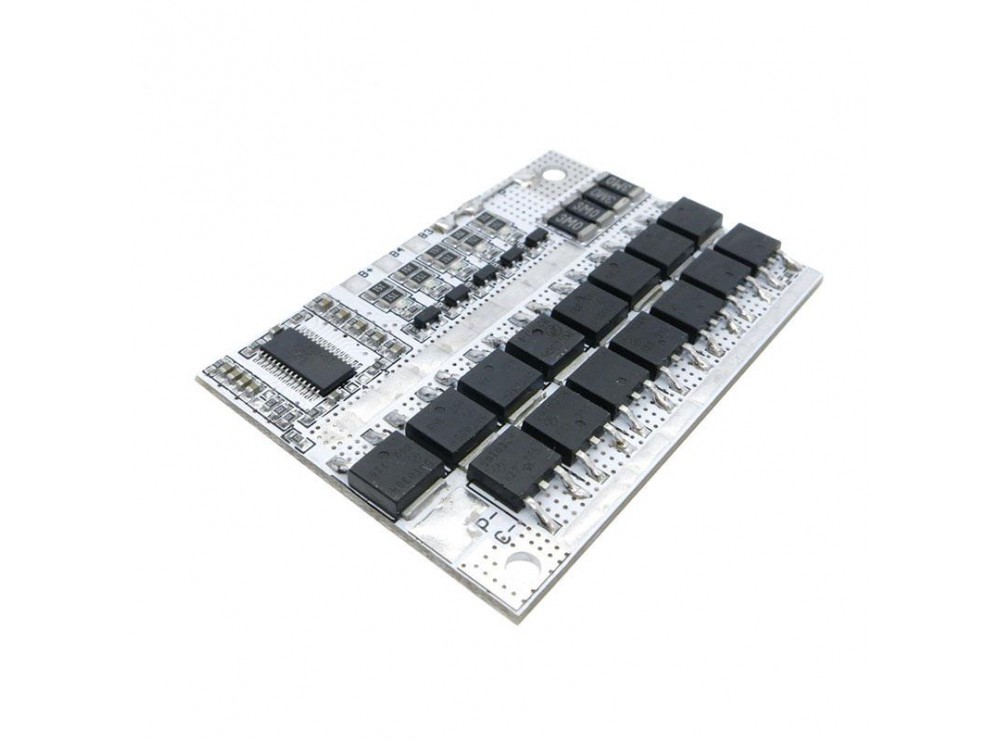

ماژول محافظ دشارژ و شارژ، که به عنوان ماژولهای BMS (Battery Management System) نیز شناخته میشود، برای حفاظت و کنترل شارژ و دشارژ باتریهای Lithium-Ion/Polymer استفاده میشود. این ماژولها معمولاً بر اساس میزان جریاندهی و تعداد سلول باتری پشتیبانی شده دستهبندی میشوند. این مدل مخصوص شارژ باتریهای لیتیومی 3 و 4 و 5 سل میباشد.
این ماژول انواع مدارهای محافظ از جمله محافظت در برابر اضافهجریان، ولتاژ پایین، دمای بالا، اتصال کوتاه و نظارت بر دمای باتری را دارا میباشد.
مشخصات فنی:
- ولتاژ محافظت از شارژ باتری تک سل: 4.2 V
- ولتاژ بازگشت محافظت از شارژ: 3.61-3.69 V
- تاخیر محافظت از شارژ: 1.5-2.5S
- ولتاژ محافظت از دشارژ باتری تک سل: 2.27-2.43 V
- ولتاژ بازگشت محافظت از دشارژ: 2.45-2.65 V
- جریان محافظت از شارژ: 100A
- جریان محافظت از دشارژ: 100A
- تاخیر محافظت از دشارژ: 0.5-1.5S
- محافظت دما: بله
- محافظت قطع: بله
- محافظت اتصال کوتاه: بله
- تاخیر اتصال کوتاه: 100-600 μS
- جریان شارژ: 60A
- تعادل جریان: بله
- تعادل آمپر (جریان): 50MA
- دقت تعادل ولتاژ: 3.355-3.455
- ولتاژ شارژ: 3.6V × 5 = 18V
Introduction
The 3S 4S 5S BMS is a battery protection circuit board designed for Lithium-Ion/Polymer batteries. It is commonly used for 3, 4, and 5 series cells. The default delivery is a 4S configuration. The module supports various protections including overcurrent, undervoltage, overtemperature, and short-circuit protection.
This board features 15 high-power, ultra-low resistance MOSFETs for efficient charging and discharging. It can handle a maximum of 100A for both charge and discharge operations.
Designed for use with LMO, ternary lithium batteries, and LCO battery packs.
Specification
Single cell battery overcharge protect voltage : 4.2 V
Single cell battery overcharge protect recover voltage : 3.61-3.69 V
Overcharge protect delay : 1.5-2.5S
Single cell battery over-discharge protect voltage : 2.27-2.43 V
Single cell battery over-discharge protect recover voltage : 2.45-2.65 V
Overcharge protect Current : 100A
Over-discharge protect Current : 100A
Over-discharge protect delay : 0.5-1.5S
Temperature protect : Yes
Disconnect protect : Yes
Shortage protect : Yes
Shortage delay : 100-600 uS
Shortage protect recover : Disconnected
Charging Current : 60A
Current Balance : Yes
Ampere balance (Current) : 50MA
Voltage alance accuracy : 3.355-3.455
Charging voltage: 3.6V * 5 = 18V
-
یحیی ایمان دوست | 14 روز قبل سلام برای این ماژول چه منبع تغذیه ای پیشنهاد میدید ممنون
-
ادمین | 13 روز قبل سلام، برای این ماژول BMS با ظرفیت 100 آمپر و قابلیت پشتیبانی از پکهای لیتیومی 3S، 4S یا 5S، منبع تغذیهای پیشنهاد میشود که ولتاژ خروجی متناسب با تعداد سل باتری و جریان خروجی حداقل 20 تا 30 درصد بیشتر از جریان کاری مورد انتظار باشد. بهعنوان نمونه، برای پک 4S (حداکثر ولتاژ 16.8 ولت)، منبع تغذیهای با خروجی 16.8 ولت و توان حداقل 1500 وات (معادل حدود 90 آمپر) توصیه میگردد. همچنین استفاده از شارژرهای سوئیچینگ قابل تنظیم با حفاظت جریان و ولتاژ پیشنهاد میشود.
-
-
سینا سرحدی | 19 روز قبل سلام به صورت پیشفرض روی سه سل تنظیم شده؟ یا باید برای سه سل تغییراتی روی برد بدهیم؟ اگه تغییری نیاز داره لطفا همینجا توضیح بدهید
-
ادمین | 19 روز قبل سلام و احترام،
ماژول BMS شارژ و دشارژ 3S/4S/5S با محافظ 100 آمپر بهصورت پیشفرض برای پیکربندی خاصی تنظیم نشده است. برای استفاده در حالت 3 سل (3S)، نیاز به تنظیمات دستی دارید.
مراحل تنظیم برای 3 سل:
اتصال سلولها: سه سلول لیتیومی را بهصورت سری متصل کنید.
اتصال سیمهای بالانس: سیمهای بالانس را به ترتیب زیر متصل کنید:
B- به قطب منفی سلول اول
B1 به اتصال بین سلول اول و دوم
B2 به اتصال بین سلول دوم و سوم
B3 به قطب مثبت سلول سوم
اتصال خروجیها: سیمهای خروجی شارژ و دشارژ را مطابق با نمودار سیمکشی مربوط به حالت 3S متصل کنید.
لطفاً توجه داشته باشید که این ماژول برای استفاده با باتریهای لیتیوم یون (3.7V) طراحی شده است و برای باتریهای LiFePO4 (3.2V) مناسب نیست.
برای اطلاعات دقیقتر، میتوانید به نمودارهای سیمکشی موجود در منابع معتبر مراجعه کنید.
-
-
اسماعیل حبیبی | 26 روز قبل سلام لطفا BMS چهار سل مربوط به باتریهای لیتیوم فسفات آهن رو شارژ کنید تو بازار موجود نیست و لی با توجه به عمر حداقل پنج برابری این نوع باتریها نسبت به لیتیوم یون و کاربرد گستردشون در ساخت پاور استیشن ها ( با توجه به قطعی گسترده برق ) نیاز فراوانی وجود دارد
-
شایان افشار | 4ماه قبل برای ساخت جامپ استارتر و استفاده از ۳ سلش مناسبه ؟ برای روشن کردن لحظه ای ماشین
-
ادمین | 4ماه قبل سلام خیر برای خودرو مناسب نمی باشد .
-
-
مهدی وفاخواه | 4ماه قبل برای ساخت باتری خودرو این ماژول مناسبه ؟
-
ادمین | 4ماه قبل سلام
اگر مدار شارژ مناسب داشته باشد می توانید استفاده کنید
-
