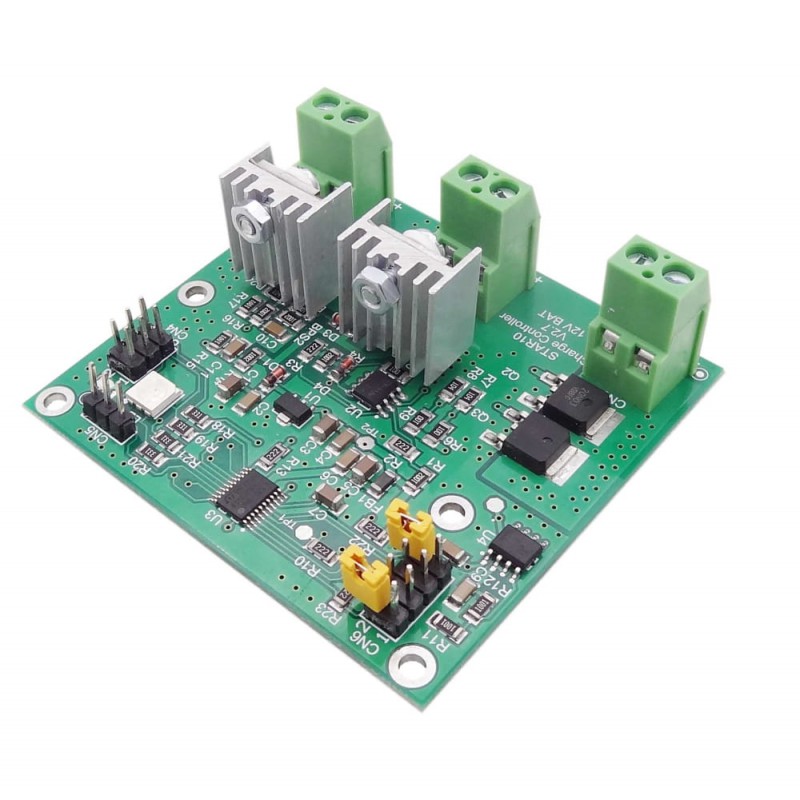

ماژول شارژ کنترلر 10 آمپر خورشیدی Star10

3011015126

ماژول شارژر باتری سیلد-اسید با ورودی پنل خورشیدی

0‎ ریال (با مالیات) 0‎ ریال (بدون مالیات)
اتمام موجودی
notifications
موجود شد به من خبر بده

با این شارژ کنترلر می توان پکیج های مختلف با ابعاد و ظرفیت متنوع را پیاده سازی نمود. امکانات ساده، برنامه پذیری و کانکتورهای ال ای دی های برد می تواند نیاز شما را برای طراحی برد شارژر کاهش دهد. این برد را می توان برای چراغ های جاده ای و شهری جهت هشدار در تقاطع ها و بزرگراه ها به کار برد. برنامه پذیری بسیار ساده جهت فعال سازی حالت چشمک زن خروجی بار و فتوسل مناسب چنین کاربردهایی است. همچنین، مدیریت مصرف هوشمند باتری و محافظت های سخت افزاری و نرم افزاری از افت شدید ولتاژ باتری در روزهای ابری متوالی یا دماهای پایین جلوگیری می نماید. با استفاده از این برد می توان از طریق برق شهری و به کمک یک آداپتور یک باتری را شارژ و در هنگام قطع برق شهری از ظرفیت باتری برای مصارف مهم مانند روشنایی، شارژ موبایل و ... استفاده نمود.


مشخصات

  • ورژن: HW:2V7-FW:1V2
  • ولتاژ پنل : 12 ولت الی 25 ولت
  • ولتاژ باتری: 12 ولت
  • حداکثر جریان شارژ: 10 آمپر
  • حداکثر جریان بار خروجی : 10 آمپر
  • LED نمایشگر سطح باتری و پنل
  • قطع و وصل هوشمند بار
  • روش شارژ:  هوشمند با فیدبک ولتاژی در هر یک دقیقه
  • ولتاژ قطع شارژ باتری: 13.8 ولت
  • دارای سیستم حفاظت باتری در مقابل شارژ و دشارژ بیش از حد
  • حالت قابل تنظیم فتوسل جهت فعال سازی بار خروجی در شب
  • حالت قابل تنظیم فلاشر جهت فعال سازی خروجی چشمک زن


نحوه استفاده

 شرح اتصال (ترتیب زیر لطفا رعایت شود)

-    تنظیم فتوسل: با این گزینه، می توان تغذیه ی بار را در شبانه روز یا صرفا پس از غروب آفتاب تنظیم نمود. اگر جامپر مربوط به فتوسل را بر روی برد قرار ندهید(اتصال باز) ، خروجی بار فعال است. اگر جامپر را روی برد در محل مربوطه قرار دهید (اتصال بسته)، خروجی بار صرفا در شب فعال خواهد شد و در روز که پنل در حال ارائه‌ی توان است، نمی توان از خروجی انرژی دریافت کرد. جامپرهای قرارداده شده، مثل یک سیم عمل کرده و دو پایه‌ی موجود را به هم وصل می کنند.
-    تنظیم فلاشر: با این گزینه، می توان خروجی را در حالت چشمک زن یا ثابت تنظیم نمود. اگر جامپر مربوط به فلاشر را بر روی برد قرار ندهید(اتصال باز)، خروجی بار ثابت است. اگر جامپر را در محل مربوطه قرار دهید (اتصال بسته)، خروجی بار به صورت فلاشر عمل خواهد کرد که می توان از این شارژر برای چراغ های خطر استفاده نمود. جامپرهای قرارداده شده، مثل یک سیم عمل کرده و دو پایه‌ی موجود را به هم وصل می کنند.
-    اتصال بار:از این کنترلر می توان برای راه اندازی بارهای حداکثر10 آمپر استفاده نمود. لطفا در اتصال بار  به جهت سیم ها با هدف رعایت مثبت و منفی (پلاریته) دقت شود. در غیر اینصورت احتمال آسیب به بار خروجی وجود دارد. لازم به توضیح است که نباید هرگز لودهای بزرگ دارای جریان‌های بسیار بالا در حالت گذرا (همچون اینورترها) به این برد وصل شود و توصیه می شود چنین لودهایی از دو سر باتری، به صورت مستقیم، گرفته شود.
-    اتصال باتری: این شارژ کنترلر مناسب برای شارژ باتری های لید اسید و ژل و تکنولوژی های مشابه مناسب است که ولتاژ شارژ کامل آن ها حدود 13.8 ولت است؛ در عمل این شارژ کنترل وقتی ولتاژ باتری به 13.8 ولت برسد، دیگر پنل را به باتری متصل نمی کند و عمل شارژ پایان می یابد. لطفا در اتصال باتری به جهت سیم ها با هدف رعایت مثبت و منفی (پلاریته) باتری دقت شود.
-    اتصال پنل: این برد، برای پنل های رنج 10 وات تا حداکثر 100 وات با حداکثر ولتاژ 25 ولت مناسب است؛ همچنین این شارژ کنترلر می تواند حداکثر 10 آمپر جریان ورودی از پنل برای شارژ باتری و تغذیه ی بار دریافت کند.
-    توصیه:  جهت حفاظت سیستم باتری و پنل و پیشگیری از بروز حوادث، استفاده از فیوز مناسب (خودرویی، شیشه ای یا DC) در مسیر باتری و همچنین مسیر پنل به شارژ کنترلر، توصیه می شود.

شرح عملکرد LED ها

نمایشگر سطح باتری: این نمایشگر یک LED از نوع RGB است که رنگ های آن نمایان گر وضعیت های زیر هستند:

1-    سبز: شارژ باتری: خوب.
2-    آبی:  شارژ باتری: متوسط.
3-    قرمز: شارژ باتری: ضعیف.
4-    قرمز چشمک زن: شارژ باتری: بسیار ضعیف ( قطع بار‌خروجی جهت حفظ سلامت باتری)

نمایشگر سطح پنل: این نمایشگر یک LED است که حالت های آن نمایان گر وضعیت های زیر هستند:

1-    خاموش: ولتاژ پنل پایین است.
2-    روشن (ثابت): ولتاژ متوسط ولی نامناسب پنل یا عدم شارژ باتری.
3-    روشن (چشمک زن): ولتاژ پنل بالاست و سیستم در حال شارژ باتری است.

امتیاز شما

  • روزبه سرداری | حدود 1 سال قبل
    سلام وقت بخیر . آیا میتوانید محدوده ی قطع ولتاژ خروجی یا عبارتی ولتاژ قطع شارژ باتری (در مواقع پر یا خالی شدن) را مطابق سفارشی مشتری تنظیم کنید ؟
    که مثلا منسب باتری های lifepo باشد . ممنونم
    پاسخ | گزارش
    0 thumb_down
    1 thumb_up
    • ادمین | حدود 1 سال قبل
      سلام ، این امکان فراهم نمی باشد
      پاسخ | گزارش
      0 thumb_down
      0 thumb_up
  • محمدرضا سلیمانی | حدود 1 سال قبل
    سلام، دنبال شارژ کنترلری هستم که بتونم باتری لیتیوم ۳سل حدود ولتاژ۱۱.۱ ولت باهاش شارژ کنم
    ولی پیدا نمی کنم، لطفا راهنمایی فرمایید
    پاسخ | گزارش
    0 thumb_down
    0 thumb_up
    • ادمین | حدود 1 سال قبل
      سلام ، شارژر باتری لیتیومی برای سه سل فعلا در فروشگاه موجود نمی باشد
      صرفا ماژول محافظ شارژ و دشارژ باتری های لیتیومی و لیتیوم پلیمری 3 سل 10آمپر مدلD01
      پاسخ | گزارش
      0 thumb_down
      0 thumb_up
  • مسعود جعفرزاده | بیش از 2 سال قبل
    سلام
    این برد مدار افزاینده و کاهنده ولتاژ دارد ؟
    اگر ندارد چگونه با ادپتور ۱۲ ولت باطری را شارژ میکند؟
    همچنین در طول روز که روشنایی کافی وجود دارد آیا امکان تغذیه بار از ترمینال بار قابل استفاده است اگر قابل استفاده است مدار کاهنده ولتاژ دارد ؟
    پاسخ | گزارش
    0 thumb_down
    1 thumb_up
    • مسعود جعفرزاده ( پاسخ به : پویا الکترو ) | بیش از 2 سال قبل
      سلام از اینکه پاسخ کاملی ارائه فرمودید سپاسگزارم
      این برد برای شارژر یک باطری برای سیستم دزدگیر و اعلان حریق ساخت خودم میخواستم در نهایت یک شارژر با میکرو تینی درست کردم الان دارم مداری شارژری از نوع pwm با قابلیت افزایش ولتاژ کار میکنم
      که فارغ از پایین بودن ولتاژ ورودی، سطح ولتاژ برای شارژ و مصرف را در حد قابل قبول تنظیم و ارائه دهد
      مجددا از زحمات بخش فنی فروشگاه سپاسگزارم
      پاسخ | گزارش
      0 thumb_down
      1 thumb_up
    • پویا الکترو | بیش از 2 سال قبل
      با سلام. با تشکر از سوال خوب شما. در این شارژ کنترلر هیچ مدار افزاینده یا کاهنده ای در مسیر باتری و پنل وجود ندارد.
      - اگر تمایل دارید با این برد باتری را توسط آداپتور شارژ کنید (به‌عنوان تغذیه ی اضطراری)، بایستی آداپتوری‌ با ولتاژ ۱۳/۸ ولت تا ۱۴ ولت انتخاب کنید و به ورودی پنل وصل کنید. اکثر آداپتورهای فلزی دارای پتانسیومتر تنظیم‌ هستند که به شما کمک می‌کنند این کار را انجام دهید. با این رنج‌ولتاژی باتری شما می تواند تا حداکثر ظرفیت نامی پر شود؛ هرچند با ۱۲ ولت نیز باتری شارژ می شود اما تنها بخش کوچکی از ظرفیت آن.
      - بله حتما می توانید در طول شارژ‌ روزانه از ترمینال بار استفاده کنید؛ البته به شرطی که جامپر فتوسل را فعال نکرده باشید.هیچ مدار کاهنده ای در مسیر باتری به بار وجود ندارد. زیرا باتری به صورت فعال ولتاژ را در مدار دیکته می کند و پنل به اصطلاح تعقیب می کند. اما باید توجه داشته باشید ولتاژ ماکزیممی حدود ۱۴ الی ۱۴/۵ولت را بایستی در ترمینال بار هنگام شارژ در روز بسیار آفتابی انتظار داشته باشید.البته اگر ظرفیت پنل‌ و باتری همخوانی‌ خوبی داشته باشد معمولا ۱۳.۸ ولت بیش تر نخواهد بود.
      مساله ی تغییرات ولتاژ در سیستم باتری های اسیدی معمول است و در باتری خودروها نیز تغییرات ولتاژ را می‌توان مشاهده کرد.
      ارادتمند.
      پاسخ | گزارش
      0 thumb_down
      0 thumb_up
  • محمد اسکندریار | بیش از 2 سال قبل
    سلام ایا باطری 200امپر رو هم میشه با این ماژول شارژ کرد
    پاسخ | گزارش
    1 thumb_down
    2 thumb_up
    • افق پایدار | بیش از 2 سال قبل
      تا زمانی که حداکثر جریان دهی پنل (صفحه‌ی خورشیدی) شما بیش از 10 آمپر نباشد،استفاده از باتری 200 آمپر همراه با استفاده از شارژکنترلر STAR10 هیچ مشکلی ندارد. البته باید مطمئن شوید ولتاژ پنل مورد استفاده بیش از ماکزیمم ولتاژ مورد قبول STAR10 نباشد.
      همچنین باید به این مسئله دقت فرمایید که با STAR10، اگر از حداکثر ظرفیت 10آمپر در ساعت استفاده کنید و حداکثر در روز 8 ساعت شارژ مفید داشته باشید، می توانید حدود 80 آمپرساعت از ظرفیت 200 آمپری را در یک روز پر کنید! لذا استفاده یا عدم استفاده از STAR10 با باتری 200آمپرساعت بستگی به نیازمندیهای پروژه ی شما بستگی دارد.
      موفق باشید.
      پاسخ | گزارش
      0 thumb_down
      1 thumb_up
  • Saber Sajjadi | بیش از 2 سال قبل
    سلام
    ممکنه این شارژ رو برای توربین بادی وصل کرد
    پاسخ | گزارش
    0 thumb_down
    1 thumb_up
    • پویا الکترو | بیش از 2 سال قبل
      مساله ی دیگری که باید حتما در نظر بگیرید، مدار Dumping هست که این شارژ کنترلر ندارد و بایستی حتما جداگانه تعبیه کنید تا در حالت بی باری که باتری شارژ کامل است و در بادهای شدید توربین بادی آسیب نبیند.
      پاسخ | گزارش
      0 thumb_down
      0 thumb_up
    • پویا الکترو | بیش از 2 سال قبل
      با سلام. در کل این شارژ کنترلر می تواند هرگونه ورودی را که در بازه ی مشخصات الکتریکی آن، بخصوص ولتاژ و جریان آن باشد، بپذیرد چه از پنل خورشیدی باشد یا از هر منبع دیگری. هرچند، این شارژکنترلر برای منابع DC ثابت و پنل های خورشیدی بهینه و پرکاربرد است.
      در مورد توربین های بادی که خروجی DC دارند، می توانید وصل کنید اما باید ولتاژ آن در محدوده ی مشخصات مذکور باشد (ولتاژی بالاتر از 12 الی 13 ولت ولی کم تر از 20 ولت حدودا). ماکزیمم توان انتقالی STAR10 از پنل به باتری برای شارژ بهتر است بالای 100 وات نباشد.
      البته توربین های بادی معمولا خروجی AC دارند که نیاز است آن را ابتدا یکسوسازی کرده (با پل دیودی و ...) و سپس به شارژ کنترلر وصل نمایید؛ زیرا شارژکنترلرها معمولا ولتاژ DC می پذیرند. ولتاژ AC تک فاز یا سه فاز مثل توربین های موجود در بازار ایران معمولا ولتاژ های 12 ولت به بالا دارند. توصیه می شود بالای 12 ولت استفاده نشود؛ زیرا ولتاژ پیک AC بالاتر از میزان RMS آن است.
      در پایان توصیه می کنیم که صرفا در صورت آگاهی کامل از مشخصات توربین بادی و یکسوسازی و در صورت تطابق مشخصات با STAR10 آن را استفاده نمایید.
      پاسخ | گزارش
