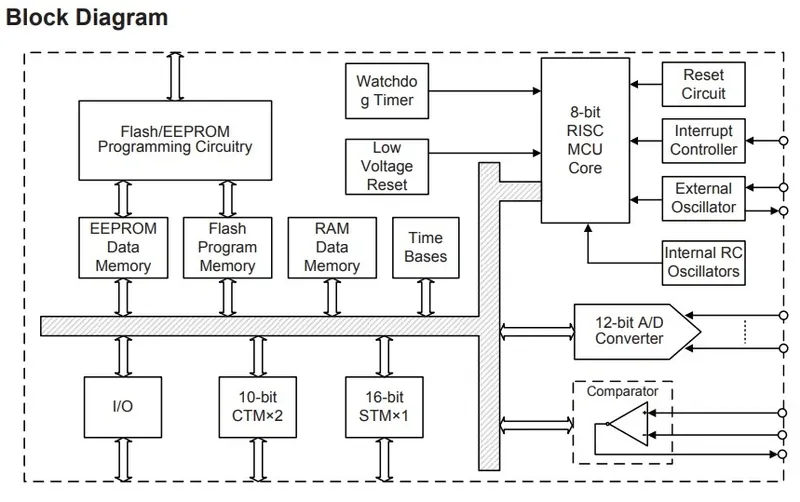

HT66F007 یک میکروکنترلر 8 بیتی از HOLTEK است که بر پایه معماری RISC طراحی شده و امکانات پردازشی، حافظه و واحدهای جانبی موردنیاز برای پیاده‌سازی مدارهای کنترلی را در یک تراشه کم‌پایه فراهم می‌کند.این میکروکنترلر دارای حافظه برنامه Flash، حافظه داده RAM و حافظه EEPROM برای نگهداری اطلاعات غیرفرار است. امکان برنامه‌ریزی مجدد حافظه Flash و EEPROM، استفاده از آن را در پروژه‌هایی که به توسعه و تغییر Firmware نیاز دارند ساده‌تر می‌کند.بخش آنالوگ شامل مبدل A/D با رزولوشن 12 بیت و مقایسه‌گر داخلی است. همچنین تایمرهای چندمنظوره برای زمان‌بندی، تولید PWM، اندازه‌گیری و مقایسه در دسترس هستند. وجود Watchdog Timer، تشخیص ولتاژ پایین و قابلیت‌های وقفه نیز به پیاده‌سازی سیستم‌های کنترلی کمک می‌کند.HT66F007 از اسیلاتورهای داخلی HIRC و LIRC پشتیبانی می‌کند و اسیلاتور داخلی سیستم می‌تواند بدون قطعات خارجی مورد استفاده قرار گیرد. پشتیبانی از حالت‌های NORMAL، SLOW، IDLE و SLEEP نیز امکان مدیریت بهتر مصرف انرژی را فراهم می‌کند.

مشخصات فنی

• نوع: میکروکنترلر 8 بیتی
• مدل: HT66F007
• سازنده: HOLTEK
• معماری پردازنده: RISC
• نوع حافظه برنامه: Flash
• حافظه برنامه: 2K×16
• حافظه RAM: 160×8
• حافظه EEPROM: 512×8
• حداکثر فرکانس سیستم: 20MHz
• محدوده ولتاژ در فرکانس حداکثر 8MHz: 2.2V تا 5.5V
• محدوده ولتاژ در فرکانس حداکثر 12MHz: 2.7V تا 5.5V
• محدوده ولتاژ در فرکانس حداکثر 16MHz: 3.3V تا 5.5V
• محدوده ولتاژ در فرکانس حداکثر 20MHz: 4.5V تا 5.5V
• حداقل زمان سیکل دستور در 20MHz و 5V: تا 0.2µs
• تعداد خطوط I/O دوطرفه: 8
• رزولوشن مبدل A/D: 12 بیت
• تعداد کانال‌های A/D: 5
• مقایسه‌گر آنالوگ: دارد
• Watchdog Timer: دارد
• تشخیص ولتاژ پایین: دارد
• وقفه خارجی: دارد
• اسیلاتور خارجی: HXT
• اسیلاتور داخلی پرسرعت: HIRC
• اسیلاتور داخلی کم‌سرعت: LIRC با فرکانس 32kHz
• فرکانس اسیلاتور داخلی سیستم: 4MHz، 8MHz و 12MHz
• حالت‌های عملکرد: NORMAL، SLOW، IDLE و SLEEP
• تایمر چندمنظوره: دارد
• قابلیت تولید PWM: دارد
• تعداد دستورالعمل‌ها: 63
• عمق پشته سخت‌افزاری: 8 سطح

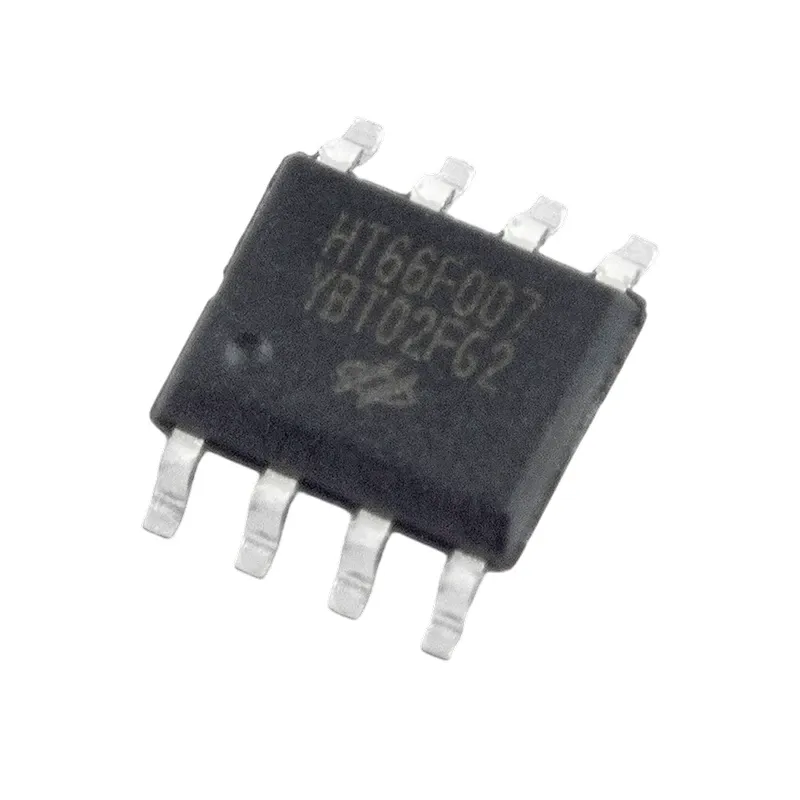

• پکیج: SOP-8
• تعداد پایه: 8
• نوع نصب: SMD

ویژگی‌ها

• ترکیب امکانات دیجیتال و آنالوگ در پکیج 8 پایه
• معماری RISC با مجموعه 63 دستورالعمل
• قابلیت کار با اسیلاتور داخلی بدون نیاز به قطعات خارجی برای تولید کلاک سیستم
• دارای EEPROM داخلی برای ذخیره تنظیمات و داده‌های غیرفرار
• مبدل ADC با رزولوشن 12 بیت برای دریافت سیگنال‌های آنالوگ
• امکان تولید PWM توسط تایمر چندمنظوره
• پشتیبانی از چند حالت کاری برای مدیریت مصرف انرژی
• قابلیت تشخیص ولتاژ پایین و Watchdog برای افزایش قابلیت اطمینان نرم‌افزار

کاربردها

میکروکنترلر HT66F007 به دلیل ابعاد کوچک، حافظه‌های داخلی، ورودی‌های آنالوگ و امکانات تایمر برای طراحی انواع کنترلرهای الکترونیکی کم‌حجم قابل استفاده است. قابلیت ADC، PWM، EEPROM و مدیریت توان امکان پیاده‌سازی کنترل، اندازه‌گیری و ذخیره تنظیمات را با تعداد محدودی از قطعات جانبی فراهم می‌کند.

• مدارهای کنترل و فرمان الکترونیکی
• لوازم خانگی الکترونیکی
• ابزارهای کنترل‌شده الکترونیکی
• کنترل موتور در مدارهای سازگار
• مدارهای اندازه‌گیری و مانیتورینگ
• کنترل LED و تولید PWM
• تجهیزات الکترونیکی کم‌حجم
• ذخیره و مدیریت تنظیمات دستگاه
