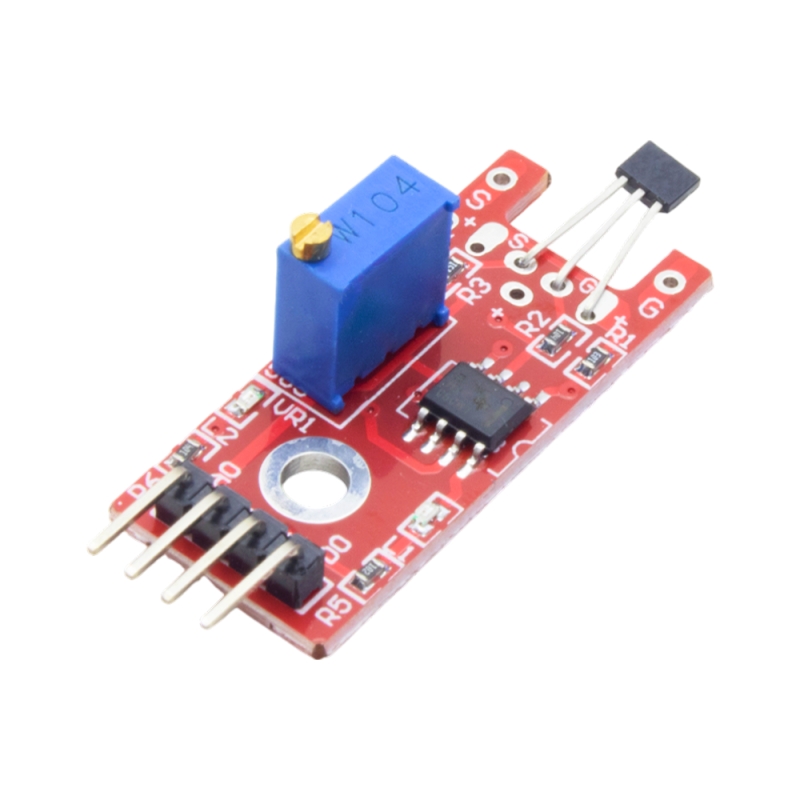

ماژول سنسور اثر هال خطی 49E با خروجی آنالوگ و دیجیتال مدل KY-024
search
chevron_left chevron_right

ماژول سنسور اثر هال خطی 49E با خروجی آنالوگ و دیجیتال مدل KY-024

کد کالا: 3011007206

ماژول سنسور اثر هال خطی (Linear Hall Effect) مبتنی بر سنسور 49E با خروجی آنالوگ و دیجیتال قابل تنظیم، مناسب تشخیص قطب N/S و شدت میدان مغناطیسی مدل KY-024.

4.0
امتیاز کاربران
4 رای‌دهنده 9 دیدگاه
ارسال سریع به سراسر کشور
ارسال روزانه سفارش‌ها به تمامی نقاط ایران با امکان ارسال رایگان و روش‌های متنوع حمل
بسته‌بندی حرفه‌ای و ایمن
بسته‌بندی مناسب برای محافظت از قطعات الکترونیکی حساس در فرآیند حمل و جابه‌جایی
خرید مطمئن از ECA
ارائه کالاها با تضمین اصالت و پشتیبانی پس از فروش
1,100,000 ریال
موجود در انبار
موجود در انبار

ماژول Linear Hall Effect Sensor یک ماژول تشخیص میدان مغناطیسی دقیق است که از سنسور آنالوگ 49E استفاده می‌کند. این ماژول قادر است هم قطب شمال و جنوب آهنربا و هم شدت نسبی میدان مغناطیسی را تشخیص دهد. خروجی آنالوگ، تغییرات میدان را به‌صورت خطی به ولتاژ تبدیل می‌کند و امکان اندازه‌گیری دقیق را برای میکروکنترلر فراهم می‌سازد.علاوه بر خروجی آنالوگ، این ماژول به یک مقایسه‌گر LM393 و پتانسیومتر تنظیم حساسیت مجهز است که یک خروجی دیجیتال قابل تنظیم (D0) ارائه می‌دهد. به این ترتیب، ماژول هم برای کاربردهای اندازه‌گیری دقیق و هم برای کاربردهای تشخیص ساده (وجود یا عدم وجود میدان) مناسب بوده و با ولتاژهای 3.3V و 5V به‌راحتی کار می‌کند.

مشخصات

  • نوع سنسور: Linear Hall Effect
  • چیپ سنسور: 49E
  • چیپ مقایسه‌گر: LM393
  • ولتاژ کاری: 3.3V تا 5V
  • خروجی‌ها:
      • آنالوگ (A0)
      • دیجیتال (D0 – Active HIGH)
  • محدوده ولتاژ ورودی (Vcc) 3.3 تا 5 ولت
  • خروجی آنالوگ (بدون میدان مغناطیسی) 1/2 ولت
  • خروجی آنالوگ (حداکثر میدان قطب جنوب) 4.2 ولت
  • خروجی آنالوگ (حداکثر میدان قطب شمال) 0.86 ولت
  • حساسیت 2.5 میلی ولت بر گیگا ولت
  • ولتاژ خروجی آنالوگ بدون میدان: حدود 50% Vcc
  • حساسیت سنسور: حدود 2.5mV/Gauss
  • تشخیص قطب: شمال (N) و جنوب (S)
  • تنظیم حساسیت دیجیتال: دارد (پتانسیومتر روی برد)
  • LED پاور: دارد
  • LED وضعیت خروجی دیجیتال: دارد
  • هدر اتصال: 4 پین (GND, VCC, A0, D0)
  • ابعاد: 35.5*15 میلی‌متر

ماژول سنسور اثر هال خطی 49E با خروجی آنالوگ و دیجیتال مدل KY-024


ویژگی‌ها

  • تشخیص هم‌زمان قطب و شدت میدان مغناطیسی
  • خروجی آنالوگ خطی مناسب پردازش دقیق
  • خروجی دیجیتال با آستانه قابل تنظیم
  • سازگار با 3.3V و 5V
  • مناسب اتصال مستقیم به Arduino، ESP32، STM32
  • مصرف کم و مدار ساده و پایدار


کاربردهای رایج

این ماژول برای کاربردهایی مناسب است که علاوه بر تشخیص وجود میدان مغناطیسی، نیاز به دانستن جهت یا شدت آن نیز وجود دارد. ترکیب خروجی آنالوگ و دیجیتال، انعطاف‌پذیری بالایی در طراحی سیستم فراهم می‌کند.

  • اندازه‌گیری سرعت و RPM با آهنربا
  • تشخیص موقعیت قطعات متحرک
  • تشخیص جهت چرخش موتور
  • پروژه‌های آموزشی سنسورهای مغناطیسی
  • تشخیص جریان غیرمستقیم در هادی‌ها
  • سیستم‌های کنترلی و صنعتی سبک

ماژول سنسور اثر هال خطی 49E با خروجی آنالوگ و دیجیتال مدل KY-024


نکات راه‌اندازی

  • ولتاژ تغذیه را حتماً در محدوده 3.3 تا 5 ولت تأمین کنید.
  • برای اندازه‌گیری شدت میدان، از خروجی A0 و ADC میکروکنترلر استفاده کنید.
  • خروجی دیجیتال D0 را با پتانسیومتر روی برد تنظیم کنید.
  • بدون میدان مغناطیسی، خروجی آنالوگ حدود نصف Vcc است.
  • نزدیک‌کردن قطب N ولتاژ را کاهش و قطب S ولتاژ را افزایش می‌دهد.

ماژول سنسور اثر هال خطی 49E با خروجی آنالوگ و دیجیتال مدل KY-024

ماژول سنسور اثر هال خطی 49E با خروجی آنالوگ و دیجیتال مدل KY-024

10 کالای مشابه
پرفروش‌های هفته
امتیاز شما

نظر خود را بنویسید

تجربه خود را از این کالا با دیگران به اشتراک بگذارید.

۰/۱۰۰۰
4.0
امتیاز کلی
9 دیدگاه‌ها
  • عبدالرضا تاجيك | 5 ماه پیش خریدار
    سلام

    باید خیلی نزدیک بشه حتی باید بچسبه تا حداکثر 4.1 ولت بده

    روی 3-4 میل تارزه تغییرات ولتاژ میبینید.
    خروجی دیجیتال هم نه با 5 ولت و نه با 3.3 کار نکرد.
    4 عدد خریده بودم

    با 3.3 ولت کلا هیچی ندارید حتی آنالوگ.

    نمیدونم نقش پتانسیل برای این منظور چیه ولتاژ موثری نمیده که بشه کم و زیادش کرد.

    طبق تصویر ارائه شده باید روی 10 میلیمتر تغییرات داشته باشیم
    0
    0
    پاسخ | گزارش
    • پشتیبانی | 5 ماه پیش
      عبدالرضا تاجيك سلام و احترام، سنسور 49E یک سنسور اثر هال خطی است و میزان ولتاژ خروجی آن به شدت میدان مغناطیسی آهنربا، نوع و ابعاد آهنربا، جهت قرارگیری قطب‌ها و فاصله بستگی دارد. بنابراین رسیدن به حدود 4.1 ولت تنها در فاصله‌های بسیار نزدیک کاملاً طبیعی است و فاصله 10 میلی‌متر که در برخی تصاویر دیده می‌شود، تضمین‌شده نیست و به شرایط آزمایش وابسته است. پتانسیومتر روی ماژول فقط آستانه عملکرد خروجی دیجیتال (DO) را تنظیم می‌کند و تأثیری بر مقدار خروجی آنالوگ (AO) ندارد. همچنین در تغذیه 3.3 ولت، دامنه خروجی آنالوگ متناسب با ولتاژ تغذیه کاهش می‌یابد و خروجی دیجیتال نیز نیازمند تنظیم مجدد پتانسیومتر متناسب با شرایط کاری است.
      0
      0
      پاسخ | گزارش
  • امیرمهدی آبادی | 7 ماه پیش خریدار
    سلام آیا این میتونه برای پروژه من مناسب باشه با میکرو کنترل؟
    میخوام برای فرمون بازی که توسط میکروکنترل ساختم میخوام پدال ها هم بسازم و میخوام برای پدال از اینا استفاده کنم تا میزان شدت فشار رو بخونن و انتها پدال یه آهنربا قرار بدم
    0
    0
    پاسخ | گزارش
    مشاهده پاسخ ها (3)
    • پشتیبانی | 7 ماه پیش
      امیرمهدی آبادی سلام و احترام، آی‌سی 49E یک سنسور اثر هال خطی آنالوگ است و طبق دیتاشیت رسمی، وب‌سایت سازنده و اطلاعات تأمین‌کنندگان معتبر، خروجی ولتاژی متناسب با شدت میدان مغناطیسی پیرامون نقطه بایاس می‌دهد و به‌خوبی توسط ورودی ADC میکروکنترلر قابل خواندن است. از نظر تئوری می‌توانید با قرار دادن آهنربا در انتهای پدال و تغییر فاصله یا موقعیت آن نسبت به سنسور، میزان فشار پدال را به صورت ولتاژ متغیر اندازه‌گیری کنید، اما برای رسیدن به دقت و خطی‌بودن مناسب، طراحی مکانیکی (مسیر حرکت پدال، فاصله، نوع و اندازه آهنربا) و فیلتر نرم‌افزاری در میکروکنترلر بسیار مهم خواهد بود. برای دریافت پاسخ سریع و جامع در مورد سوالات علمی و فنی خواهشمند است به انجمن های تخصصی برق و الکترونیک ECA مراجعه فرمایید. (https://forum.eca.ir)
      0
      0
      پاسخ | گزارش
  • امیرمهدی آبادی | 7 ماه پیش خریدار
    سلام آیا میشه برای گیم پد کلاچ گاز ترمز ازش استفاده کرد مثلا به مقداری که پدال فشار میدیم اون مقدار بخونه و به میکروکنترل بده ؟
    0
    0
    پاسخ | گزارش
    • پشتیبانی | 7 ماه پیش
      امیرمهدی آبادی سلام و احترام، بله این سنسور اثر هال خطی **49E** خروجی آنالوگ متناسب با شدت میدان مغناطیسی تولید می‌کند، بنابراین در صورت استفاده از **یک آهنربا و تغییر فاصله یا موقعیت آن نسبت به سنسور با حرکت پدال** می‌توان مقدار جابجایی پدال را به صورت سیگنال آنالوگ خواند و به میکروکنترلر ارسال کرد؛ در نتیجه از نظر اصولی برای ساخت **پدال گاز، ترمز یا کلاچ در گیم‌پد** قابل استفاده است، البته دقت و خطی بودن اندازه‌گیری به **طراحی مکانیکی، نوع آهنربا و محدوده حرکت** بستگی خواهد داشت.
      0
      0
      پاسخ | گزارش
  • امید ملاحسینی | 8 ماه پیش خریدار
    با سلام و احترام
    اول اینو بگم که من اشتباها دستم خورد و به این ماژول یک ستاره دادم متاسفانه قابل ویرایشم نیست
    چون واقعا ماژول خوبیه
    خود سنسور 49E به تنهایی آنالوگ است
    اومدن روی ماژول یک مقایسه‌گر مثل LM393 گذاشتن
    و یک پتانسیومتر برای تنظیم آستانه
    به این ترتیب هم خروجی آنالوگ داره هم دیجیتال که این عالیه
    فقط عزیزان دقت کنن اگر برای Arduino و stm32 و میکروکنترلر ESP32 میخوان سنسور جدا بگیرن ، برای تشخیص و شمارش ساده از سنسور اثر هال دیجیتال و برای اندازه‌گیری دقیق شدت میدان از سنسورهای آنالوگ استفاده کنن.

    با این ماژول، هم تشخیص ساده داری (DO)، هم اندازه‌گیری دقیق (AO)، بدون دردسر اضافه. میشه گفت یک تیر و دو نشان
    البته دقت شو در عمل باید تست کرد

    و اینکه از مدیریت محترم میخوام لطفا سنسور های دیجیتال مثل مدل SS443 و DH43AF رو هم موجود کنن

    در ضمن من تعجب کردم چرا آنلاین شاپی به این خوبی که مخصوص الکترونیکه ، اصلا برد مونتاژ و pcb داخلش نیست یا شایدم من اشتباه میکنم هست و من ندیدم!
    مثل اینکه بری قهوه خونه توش چایی نباشه😂
    من فکر میکنم اکثر افرادی که به فروشگاه شما میان و قطعات الکترونیکی و ماژول سنسور سفارش میدن دانشجو ها ، و علاقه مندانی هستند که دنبال پروژهای DO IT YOURSELF خود ساز شخصی (DIY) هستند، و مطمئنا نیاز به این برد خام برا مونتاژ قطعاتشون دارن ، مثل خود من که متاسفانه مجبور شدم برا تکمیل سبد خریدم به فروشگاه دیگه مراجعه کنم
    اگر امکانش هست این موارد رو هم بررسی کنید.
    ممنونم🌺
    0
    0
    پاسخ | گزارش
