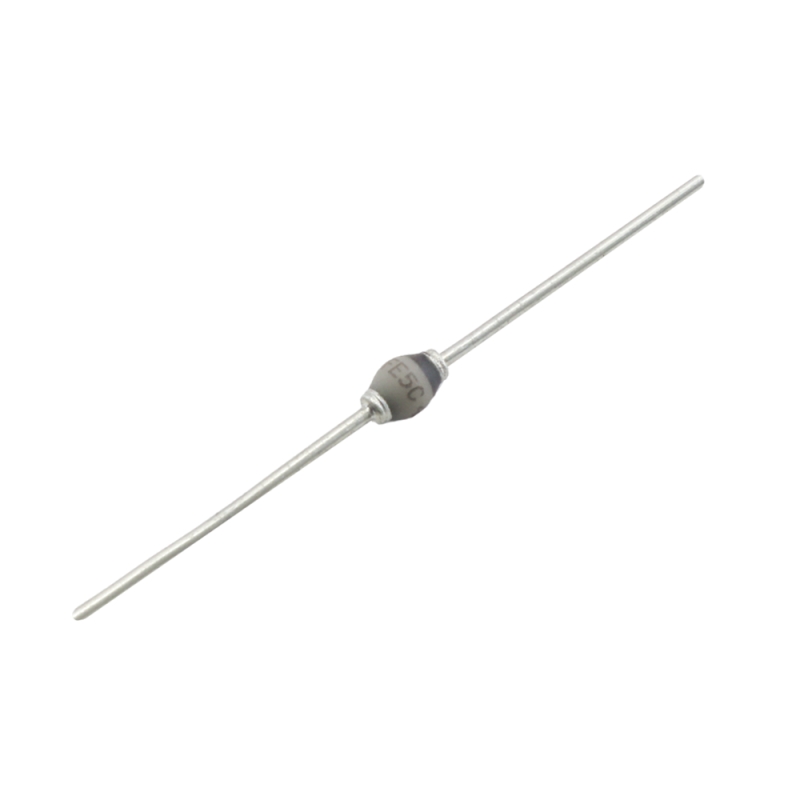

دیود FE5C از نوع دیودهای یکسوساز سریع است که با استفاده از Junction شیشه‌ای، نشتی معکوس پایین و پایداری الکتریکی بالاتری نسبت به دیودهای معمولی ارائه می‌دهد. زمان بازیابی معکوس کوتاه این دیود باعث کاهش تلفات سوییچینگ و افزایش راندمان در مدارهایی می‌شود که تغییرات سریع جریان دارند. ساختار مکانیکی مقاوم و توانایی تحمل جریان‌های ضربه‌ای بالا، آن را برای کاربردهای صنعتی و مدارهای قدرت مناسب می‌سازد. این دیود در شرایط کاری سخت عملکرد پایداری دارد و در بسیاری از طراحی‌ها می‌تواند جایگزین مناسبی برای دیودهای Fast Recovery متداول با مشخصات مشابه باشد.

مشخصات

• نوع: دیود یکسوساز فوق سریع (Ultra Fast Sinterglass Diode)
• مدل: FE5C
• سازنده: Vishay Semiconductors
• ساختار پیوند: Glass Passivated
• پکیج: G-4
• نوع نصب: Through-Hole
• نوع پایه: Axial
• تعداد پایه: 2
• حداکثر ولتاژ معکوس تکرارشونده (VRRM): 150V
• حداکثر جریان متوسط یکسوشده (IF(AV)): 5A در TL=55°C و طول پایه 9.5mm
• حداکثر جریان هجومی مستقیم (IFSM): 135A برای نیم‌سیکل سینوسی 8.3ms
• حداکثر افت ولتاژ مستقیم (VF): 0.95V در IF=5A
• حداکثر زمان بازیابی معکوس (trr): 35ns
• شرایط اندازه‌گیری trr: IF=0.5A، IR=1A و Irr=0.25A
• حداکثر جریان نشتی معکوس در 25°C: 5µA
• حداکثر جریان نشتی معکوس در 100°C: 50µA
• ظرفیت پیوند معمول (Cj): 100pF در VR=4V و f=1MHz
• مقاومت حرارتی پیوند به محیط (RθJA): 60K/W
• مقاومت حرارتی پیوند به پایه (RθJL): 20K/W
• محدوده دمای پیوند و نگهداری: -55°C تا +175°C

کاربردهای رایج

دیود FE5C برای مدارهایی مناسب است که علاوه بر تحمل جریان چند آمپری، به بازیابی معکوس سریع نیاز دارند. زمان بازیابی حداکثر 35ns باعث می‌شود این دیود در یکسوسازی و مسیرهای سوئیچینگ سریع کاربرد داشته باشد. هنگام انتخاب، ولتاژ معکوس 150V و شرایط حرارتی مدار باید با حاشیه مناسب در نظر گرفته شوند.

• منابع تغذیه سوئیچینگ
• مدارهای یکسوساز سریع
• مبدل‌های DC-DC
• مدارهای سوئیچینگ توان
• مدارهای Freewheeling و هرزگرد
• مدارهای بازیابی و انتقال انرژی
• مدارهای الکترونیک قدرت
