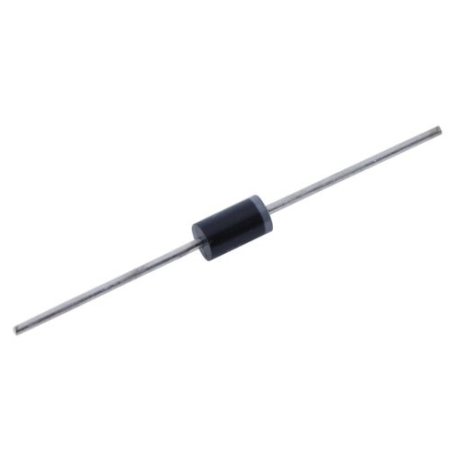

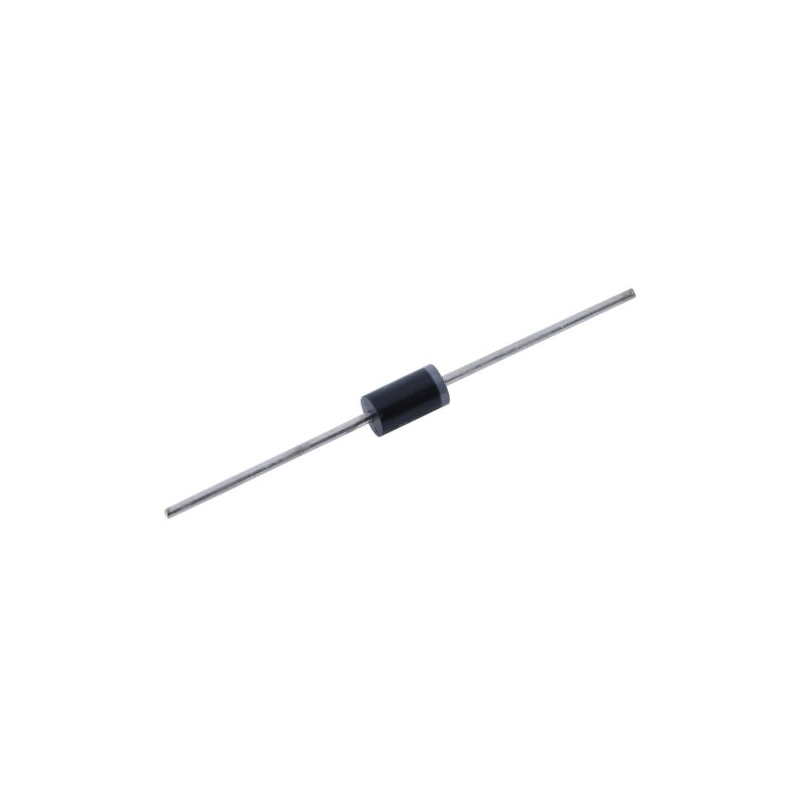

دیود 1N4934 یک دیود یکسوساز سریع از نوع پیوند PN در پکیج DO-41 است که برای کاربردهایی با نیاز به سوئیچینگ سریع و راندمان بالا طراحی شده است. این دیود با زمان بازیابی معکوس تنها 200 نانوثانیه، در مدارهای تغذیه سوئیچینگ، اینورترها، مبدل‌ها و مدارات هرزگرد کاربرد دارد. تحمل جریان لحظه‌ای بالا تا 30 آمپر و جریان مستقیم متوسط 1 آمپر از ویژگی‌های برجسته‌ی آن است. ولتاژ معکوس تکرارشونده آن برابر 100 ولت بوده و افت ولتاژ مستقیم در جریان 1 آمپر برابر 1.2 ولت است. بدنه این قطعه از نوع پلاستیکی قالب‌گیری شده با استاندارد اشتعال‌پذیری UL 94V-0 است و دو سر آن با قلع براق جهت لحیم‌کاری آسان پوشیده شده‌اند. با توجه به ساختار سریع، این دیود گزینه‌ای مناسب برای استفاده در مدارهایی با نویز کم، عملکرد سریع و بهره‌وری بالا است.

مشخصات

• ولتاژ کاری (معکوس تکرارشونده): 100 ولت
• ولتاژ RMS: 70 V
• ولتاژ مسدودکننده : 100 ولت
• جریان مستقیم میانگین: 1.0 آمپر
• جریان هجومی (پیک): 30 آمپر
• زمان بازیابی معکوس: 200 نانوثانیه
• جریان نشتی معکوس در 25 درجه سانتی‌گراد: 5 میکرو آمپر
• افت ولتاژ مستقیم در 1 آمپر: 1.2 ولت
• ظرفیت پیوندی: 12 پیکوفاراد
• محدوده دمای کاری اتصال: °C 150 ~ -50
• پکیج: DO-41 (DO-204AL)
• مقاومت حرارتی پیوند به محیط: 55 °C/W
• مقاومت حرارتی پیوند به پایه: 25 °C/W

کاربردهای رایج

دیود 1N4934 به‌دلیل زمان بازیابی کوتاه و قابلیت تحمل جریان هجومی بالا، انتخابی ایده‌آل برای مدارهایی است که نیاز به یکسوسازی سریع دارند. همچنین در منابع تغذیه سوئیچینگ، محافظت بار، مبدل‌های DC-DC، مدارهای هرزگرد برای رله‌ها و موتورها، و سیستم‌های صنعتی و مخابراتی کاربرد دارد. استفاده از این دیود موجب کاهش تلفات سوئیچینگ و بهبود کارایی کلی سیستم خواهد شد.

• منابع تغذیه سوئیچینگ
• مبدل‌های AC به DC و DC به DC
• مدارات هرزگرد در رله و موتور
• اینتروِرترهای توان پایین
• مدارهای پل یکسوساز با سرعت بالا
• سیستم‌های UPS و پاوربانک صنعتی
• تجهیزات مخابراتی با نویز پایین
• محافظت در برابر بازگشت جریان در باتری
• ماژول‌های LED با تغذیه پالسی
• بردهای توسعه صنعتی و آموزشی

Specification

Product Category: Rectifiers
REACH - SVHC:
Mounting Style: Through Hole
Package/Case: DO-204AL-2
Vr - Reverse Voltage: 100 V
If - Forward Current: 1 A
Type: Standard Recovery Rectifier
Configuration: Single
Vf - Forward Voltage: 1.2 V
Max Surge Current: 30 A
Ir - Reverse Current: 5 uA
Recovery Time: 200 ns
Minimum Operating Temperature: - 50 C
Maximum Operating Temperature: + 150 C
Packaging: Ammo Pack
Brand: Vishay General Semiconductor
Height: 2.7 mm
Length: 5.2 mm
Product: Rectifiers
Product Type: Rectifiers
