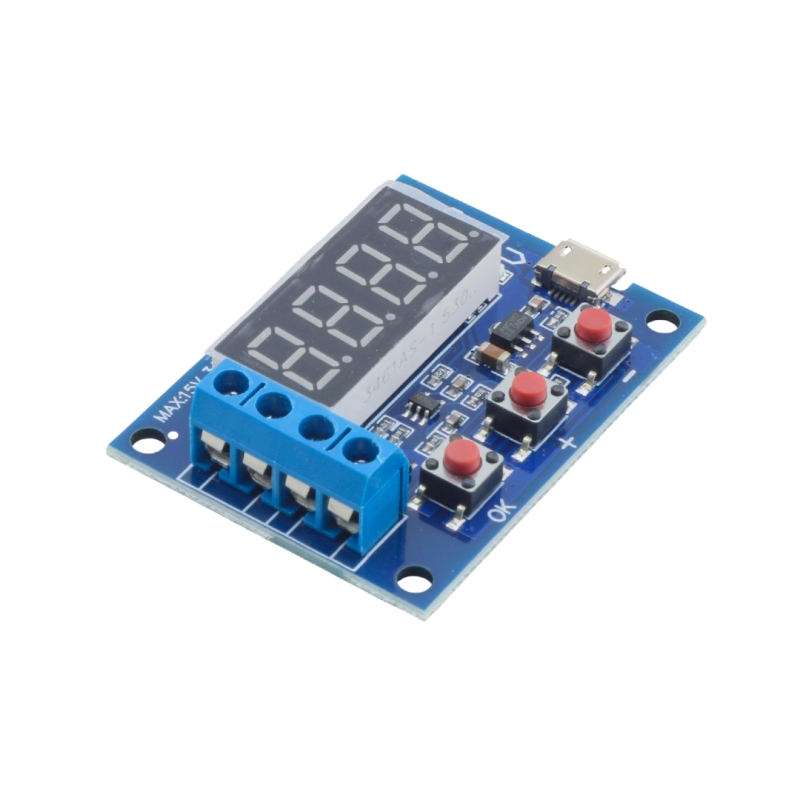

تستر ظرفیت باتری V1954 یک ماژول کاربردی و دقیق برای اندازه‌گیری ظرفیت واقعی باتری‌ها بر حسب mAh است که با روش دشارژ کنترل‌شده عمل می‌کند. این ماژول با داشتن نمایشگر دیجیتال، ولتاژ، جریان و ظرفیت تخلیه‌شده باتری را به‌صورت واضح نمایش می‌دهد و به کاربر امکان می‌دهد سلامت و توان واقعی باتری را بررسی کند؛ موضوعی که با شارژرهای معمولی قابل تشخیص نیست.

این تستر برای باتری‌های لیتیوم‌یون، لیتیوم‌پلیمر، LiFePO4 و حتی باتری‌های سرب‌اسید با ولتاژ پایین مناسب است و به‌طور گسترده در تعمیرات، پروژه‌های DIY، فروشگاه‌های باتری و تست باتری‌های بازیافتی استفاده می‌شود. وجود کلیدهای کنترلی روی برد، تنظیم پارامترها را ساده و سریع کرده است.

مشخصات

• تستر ظرفیت باتری (Battery Capacity Tester)
• مدل: V1954 V3.0 / ZB2L3
• ولتاژ باتری قابل تست: 1V تا 11V DC
• جریان دشارژ: تا 3A (وابسته به مقاومت دشارژ)
• نمایش ظرفیت: تا 9999mAh
• نوع نمایشگر: دیجیتال LED
• پارامترهای قابل نمایش: ولتاژ (V)، جریان (A)، ظرفیت (mAh)
• تغذیه ماژول: 5V از طریق Micro USB
• کلیدهای کنترلی: OK / + / –
• ترمینال اتصال باتری: ترمینال پیچی
• نوع تست: دشارژ واقعی (Real Discharge Test)

این ماژول با پشتیبانی از بازه ولتاژی گسترده، امکان تست باتری‌های مختلف از 1 ولت تا 11 ولت را فراهم می‌کند. این ماژول به کمک مقاومت دشارژ خارجی، جریان تخلیه مشخصی ایجاد کرده و ظرفیت واقعی باتری را محاسبه می‌کند. نمایش ظرفیت تا 9999mAh باعث می‌شود برای باتری‌های تکی و پک‌های کوچک کاملاً کاربردی باشد.ورودی تغذیه مستقل از طریق Micro USB (5V) تأمین می‌شود که باعث می‌گردد دقت اندازه‌گیری تحت تأثیر باتری تست‌شونده قرار نگیرد.

راه اندازی و تست ظرفیت

1. آماده‌سازی اولیه

• باتری باید کاملاً شارژ شده باشد. اولین تست حتماً با باتری فول‌شارژ انجام شود تا ظرفیت واقعی به‌درستی محاسبه گردد.
• از سالم بودن سیم‌ها و اتصالات اطمینان حاصل کنید.

2. اتصال تغذیه و باتری

• ماژول را از طریق پورت Micro USB با ولتاژ DC 4.5 تا 6 ولت تغذیه کنید (می‌توانید از آداپتور USB معمولی استفاده کنید).
• باتری موردنظر را به ورودی ماژول متصل کنید:
  • قطب مثبت باتری → مثبت ورودی
  • قطب منفی باتری → منفی ورودی
• به هیچ عنوان قطب‌ها را برعکس وصل نکنید، زیرا به مدار آسیب جدی وارد می‌شود.
• بار (Load) را به ترمینال خروجی مثبت و منفی ماژول متصل نمایید.

3. شروع تست (حالت خودکار)

• پس از اتصال صحیح، ولتاژ باتری روی نمایشگر ظاهر می‌شود.
• برای شروع تست در حالت خودکار، یک‌بار دکمه OK را فشار دهید.
• ماژول به‌صورت خودکار، ولتاژ پایان دشارژ مناسب را بر اساس ولتاژ باتری تشخیص داده و تست را آغاز می‌کند.
• پس از تأیید (چشمک‌زدن نمایشگر)، فرآیند دشارژ شروع می‌شود.

4. تنظیم دستی ولتاژ قطع (در صورت نیاز)

• اگر قصد دارید ولتاژ پایان دشارژ را به‌صورت دستی تنظیم کنید:
  • با دکمه‌های + و - مقدار ولتاژ قطع را تغییر دهید.
  • این مقدار با حرف P در نمایشگر مشخص می‌شود.
  • دقت تنظیم ولتاژ: 0.1 ولت
• پس از تنظیم مقدار دلخواه، دکمه OK را فشار دهید تا تست آغاز شود.

5. نمایش اطلاعات در حین تست

در طول تست، اطلاعات زیر به‌صورت چرخشی روی نمایشگر نمایش داده می‌شود:

• ظرفیت آزادشده باتری (Ah یا mAh)
• جریان دشارژ (A)
• ولتاژ لحظه‌ای باتری (V)

ماژول به‌صورت هوشمند بار را کنترل کرده و دشارژ را انجام می‌دهد.

6. پایان تست

• زمانی که ولتاژ باتری به مقدار ولتاژ قطع تنظیم‌شده برسد:
  • • دشارژ متوقف می‌شود.
    • مقدار نهایی ظرفیت باتری روی نمایشگر باقی می‌ماند.
    • چراغ یا نشانگر مربوطه به‌صورت سریع چشمک می‌زند.
• برای ثابت شدن نمایش داده‌ها، یک‌بار دکمه OK را فشار دهید.
• با فشردن مجدد دکمه OK، دستگاه به حالت اولیه بازمی‌گردد و آماده تست باتری بعدی است.

7. کدهای خطا

در صورت بروز مشکل، پیام‌های زیر ممکن است نمایش داده شوند:

• Err1: ولتاژ باتری بیشتر از 11V است
• Err2: ولتاژ باتری کمتر از ولتاژ قطع تنظیم‌شده است
• Err3: مقاومت مسیر شارژ یا دشارژ بیش‌ازحد بالاست (اتصال یا سیم نامناسب)
• Err4: اضافه‌جریان (بیشتر از 3.1A)

نکات ایمنی مهم

• در فرآیند دشارژ، مقاومت بار به‌شدت داغ می‌شود؛ حتماً تهویه مناسب و فاصله ایمن را رعایت کنید.
• وجود ولتاژ بسیار کم در حالت بدون اتصال طبیعی است و ناشی از طراحی بایاس داخلی برای افزایش دقت اندازه‌گیری می‌باشد.
• در صورت اتصال کوتاه کامل ورودی‌ها (0V مطلق)، نمایشگر مقدار صفر را نشان می‌دهد.

کاربردهای رایج

این تستر به شما کمک می‌کند تا وضعیت واقعی باتری را قبل از استفاده یا فروش بررسی کنید و باتری‌های معیوب یا ضعیف را به‌راحتی شناسایی نمایید. در پروژه‌هایی که ظرفیت واقعی باتری اهمیت بالایی دارد

• تست ظرفیت باتری‌های 18650 و 21700
• بررسی سلامت باتری‌های لیتیوم‌یون و LiPo
• تست باتری‌های دست‌دوم و بازیافتی
• استفاده در تعمیرات پاوربانک و UPS
• پروژه‌های DIY و آموزشی الکترونیک
