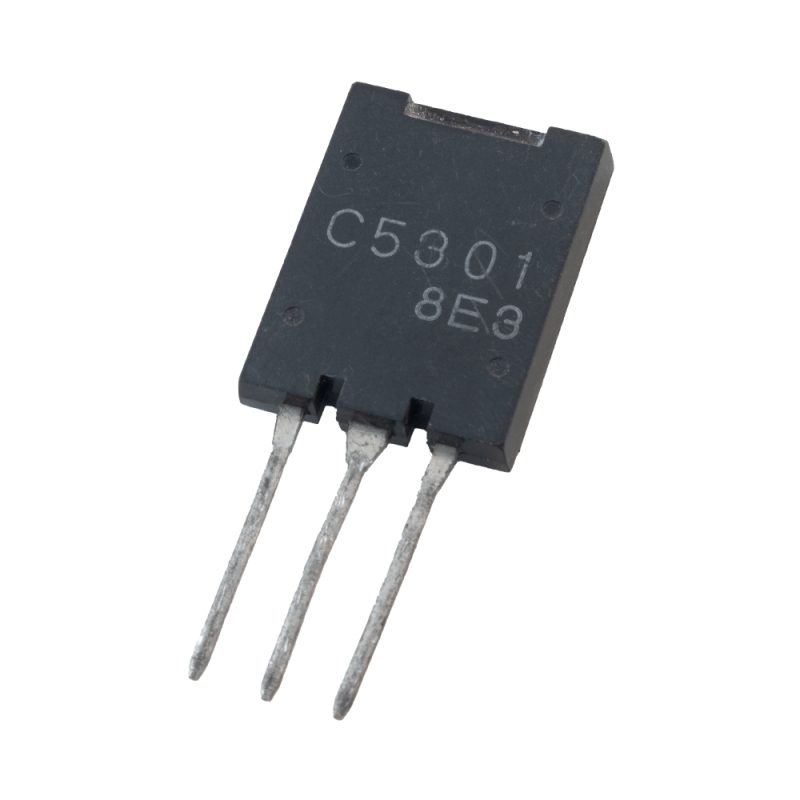

ترانزیستور 2SC5301 از نوع NPN قدرت بالا بوده و در پکیج TO‑3PE عرضه می‌شود. این قطعه برای کار در شرایط سنگین طراحی شده و توانایی تحمل ولتاژهای چندصد ولتی و جریان‌های بالا را دارد. به‌دلیل پایداری حرارتی مناسب، راندمان بالا و ساختار صنعتی، در منابع تغذیه سوئیچینگ، آمپلی‌فایرهای صوتی قدرت و درایوهای توان کاربرد گسترده دارد و یکی از انتخاب‌های محبوب مهندسان الکترونیک در مدارات High Power محسوب می‌شود.

مشخصات

• ولتاژ کلکتور به بیس V_CBO برابر 500 ولت
• ولتاژ کلکتور به امیتر V_CEO برابر 800 ولت
• ولتاژ امیتر به بیس V_EBO برابر 6 ولت
• جریان کلکتور I_C برابر 20 آمپر
• جریان پالسی کلکتور I_CP برابر 40 آمپر
• توان تلفاتی کلکتور P_C برابر 120 وات
• دمای اتصال Tj تا 150 درجه سانتی‌گراد
• دامنه دمای نگهداری از منفی 55 تا مثبت 150 درجه سانتی‌گراد

کاربردهای رایج

مناسب برای مدارات قدرت شامل سوئیچینگ، درایوها و تقویت‌کننده‌های توان بالا.

• پاور آمپلی‌فایرهای صوتی
• منابع تغذیه سوئیچینگ
• درایور موتور
• مدارات High Voltage
• ولتاژ و جریان‌سوییچ‌های صنعتی
