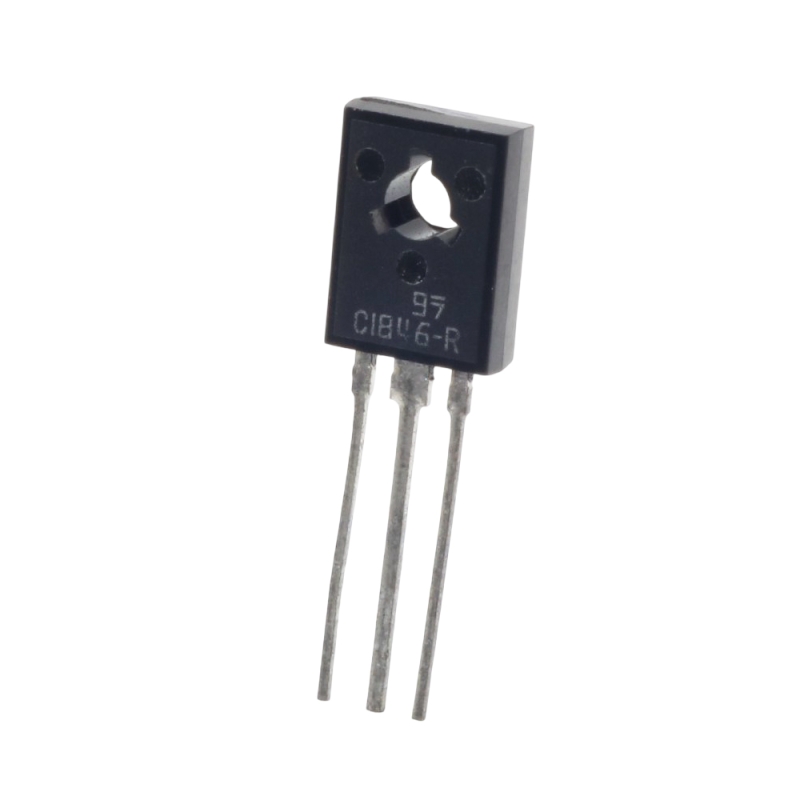

ترانزیستور 2SC1846 یک ترانزیستور سیلیکونی از نوع NPN با ساختار اپی‌تاکسیال پلنار است که برای کاربردهای تقویت‌کننده با توان خروجی متوسط طراحی شده است. این قطعه دارای ولتاژ کاری مناسب (تا 35 ولت) و جریان کلکتور پیوسته تا 1.5 آمپر است و در کلاس بهره‌های مختلف Q، R و S تولید می‌شود. افت ولتاژ کلکتور-امیتر پایین (حداکثر 0.5 ولت) و فرکانس گذار بالا (200 مگاهرتز) آن را برای مدارهای صوتی و فرکانس بالا مناسب کرده است. پکیج TO-126 آن امکان نصب روی هیت‌سینک و استفاده در فضاهای محدود را فراهم می‌کند. این قطعه قابلیت جفت‌شدن با ترانزیستور مکمل 2SA0885 را نیز دارد.

مشخصات

• نوع ترانزیستور: NPN اپی‌تاکسیال پلنار
• پکیج: TO-126
• ولتاژ کلکتور-بیس (VCBO): 45V
• ولتاژ کلکتور-امیتر (VCEO): 35V
• ولتاژ امیتر-بیس (VEBO): 5V
• جریان کلکتور مداوم (IC): 1.5A
• جریان کلکتور پیک (ICP): 3A
• توان تلفاتی در دمای 25 درجه (PC@Ta=25°C): 1.2W
• توان تلفاتی با هیت‌سینک (PC@Tc=25°C): 5W
• فرکانس گذار (fT): 200MHz
• ضریب تقویت جریان (hFE) در کلاس R: 120 تا 240
• ولتاژ اشباع کلکتور-امیتر (VCE(sat)): حداکثر 0.5V
• ولتاژ اشباع بیس-امیتر (VBE(sat)): حداکثر 1.0V
• جریان نشتی کلکتور (ICBO): حداکثر 1μA
• ظرفیت خروجی (COB): 20pF
• دمای کاری (TJ): تا 150°C

کاربردهای رایج

این ترانزیستور برای تقویت‌کننده‌های صوتی کلاس AB، منابع تغذیه سوئیچینگ و مدارهای درایور در پروژه‌های الکترونیکی توان متوسط بسیار پرکاربرد است. طراحی جمع‌وجور و عملکرد پایدار آن، استفاده در پروژه‌های حرفه‌ای و آموزشی را تسهیل می‌کند.

• مدارهای آمپلی‌فایر صوتی متوسط
• مدارهای درایور برای رله یا موتور
• منابع تغذیه سوئیچینگ
• مدارهای تنظیم ولتاژ یا جریان
• مدارهای تقویت‌کننده RF با توان متوسط
• مدارهای راه‌انداز لامپ‌های فلورسنت یا LED
• بردهای آموزش الکترونیک توان
• مدارهای صنعتی با نیاز به سوئیچینگ سریع
• استفاده به عنوان ترانزیستور مکمل با 2SA0885
• مدارهای تغذیه سوییچینگ در لوازم خانگی
