ترانزیستور 2SC5198 یک ترانزیستور سیلیکونی نوع NPN Triple Diffused است که توسط شرکت Toshiba طراحی و تولید شده است. این ترانزیستور معمولاً به‌صورت مکمل با مدل 2SA1941 (PNP) در مرحله خروجی تقویت‌کننده‌های صوتی با کیفیت بالا (High Fidelity Audio Amplifiers) استفاده می‌شود.
ولتاژ شکست کلکتور-امیتر در این مدل برابر با 140V است و جریان کلکتور تا 10A را پشتیبانی می‌کند. همچنین، توان تلفاتی بالا تا 100W و فرکانس گذار 30MHz باعث شده این قطعه برای مدارهای صوتی پرقدرت و کاربردهای سوئیچینگ مناسب باشد.

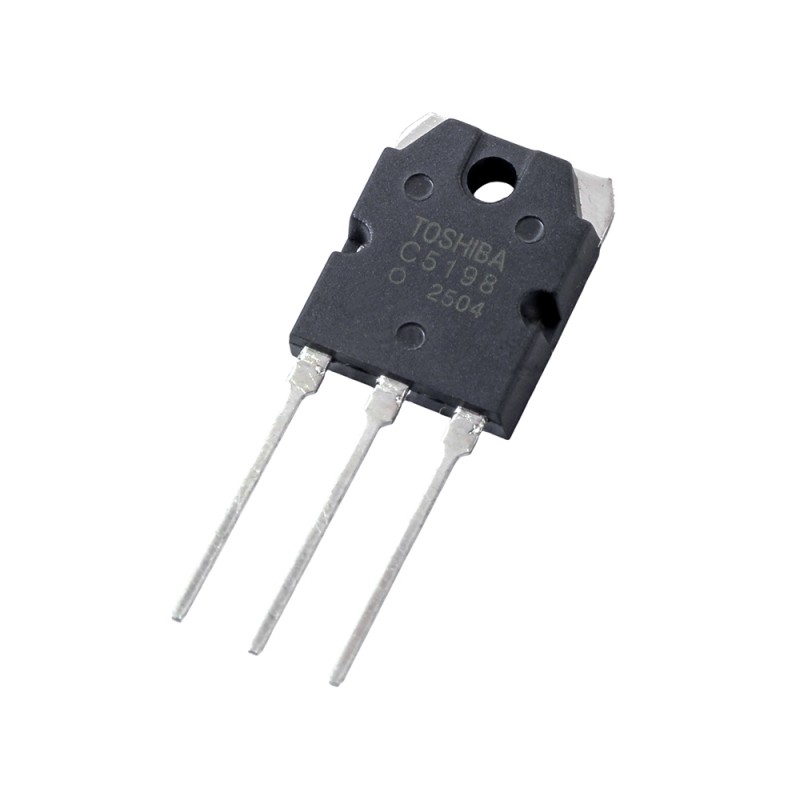

پکیج TO-3PN این ترانزیستور، دفع حرارتی بسیار خوبی دارد و برای نصب روی هیت‌سینک طراحی شده است تا در توان‌های بالا نیز پایداری حرارتی حفظ شود. ضریب بهره جریان (hFE) این مدل بین 35 تا 160 متغیر است که امکان عملکرد پایدار در محدوده وسیعی از جریان‌ها را فراهم می‌کند.

مشخصات

• نوع ترانزیستور: NPN Silicon Triple Diffused
• ولتاژ کلکتور–امیتر (VCEO): 140V
• ولتاژ کلکتور–بیس (VCBO): 140V
• ولتاژ امیتر–بیس (VEBO): 5V
• جریان کلکتور (IC): 10A
• توان تلفاتی (Pc): 100W در دمای 25°C
• بهره جریان DC (hFE):
  • 55 تا 160 در IC=1A, VCE=5V
  • 35 تا 83 در IC=5A, VCE=5V
• ولتاژ اشباع کلکتور–امیتر (VCE(sat)): 0.3V typ, 2V max در IC=7A
• ولتاژ بایاس بیس–امیتر (VBE): 0.9V typ در IC=5A
• فرکانس گذار (fT): 30MHz
• ظرفیت خروجی (Cob): 170pF
• دمای کاری: -55°C تا +150°C
• پکیج: TO-3PN

کاربردهای رایج

ترانزیستور 2SC5198 به دلیل توان بالا و پایداری حرارتی، در کاربردهای زیر به‌طور گسترده استفاده می‌شود

•  تقویت‌کننده‌های صوتی های‌فای (Hi-Fi Audio Amplifiers)
•  مدارهای خروجی پاور آمپلی‌فایرهای خانگی و صنعتی
•  درایور موتورهای DC و بارهای القایی
•  منابع تغذیه سوئیچینگ (SMPS)
• مبدل‌های توان بالا و مدارهای کنترلی صنعتی

Specification

Type Designator: C5198
Material of Transistor: Si
Polarity: NPN
Maximum Collector Power Dissipation (Pc): 100 W
Maximum Collector-Base Voltage |Vcb|: 140 V
Maximum Collector-Emitter Voltage |Vce|: 140 V
Maximum Emitter-Base Voltage |Veb|: 5 V
Maximum Collector Current |Ic max|: 10 A
Max. Operating Junction Temperature (Tj): 150 °C
Collector Capacitance (Cc): 170 pF
Package: TO-3PN
